24.3. Порядок выполнения работы

1. Собрать схему, показанную на рисунке 24.7, подключив к входу инвертирующего усилителя функциональный генератор, а к выходу измеритель АЧХ.

Рисунок 24.7 – Схема эксперимента для исследования АЧХ инвертирующего усилителя

2. Изменяя положение курсора измерителя АЧХ, определить значения коэффициентов усиления усилителя для различных частот входного сигнала. Данные занести в таблицу 24.1.

3. Считая Гц, по формуле

определить коэффициент усиления усилителя для различных частот входного сигнала. Результат расчета занести в таблицу 24.1.

4. Собрать схему, показанную на рисунке 24.8.

5. Снять осциллограмму выходного сигнала вычитающего усилителя.

6. Собрать схему, показанную на рисунке 24.9.

7. Снять осциллограмму выходного напряжения двухвходового суммирующего усилителя.

Таблица 24.1 – Результаты исследования АЧХ инвертирующего усилителя

	f, Гц
Эксперимент	, дБ
Расчет	, дБ

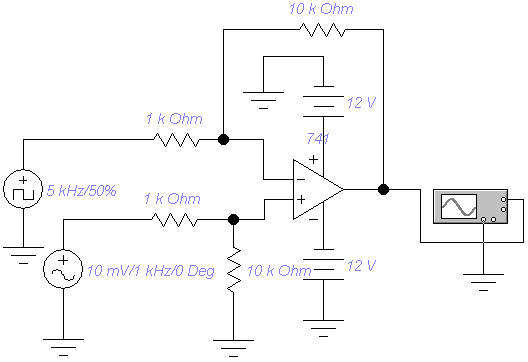

Рисунок 24.8 – Схема эксперимента для исследования вычитающего усилителя

24.4. Содержание отчета

1. Схемы экспериментов.

2. Результаты расчетов и экспериментальные данные (таблица 24.1).

3. Графическое изображение расчетной и экспериментальной АЧХ инвертирующего усилителя.

4. Осциллограммы выходных напряжений вычитающего и суммирующего усилителей.

5. Выводы.

24.5. Контрольные вопросы

1. Какие основные блоки аналоговых вычислительных устройств Вам известны?

2. Что такое операционный усилитель. Приведите структурную схему операционного усилителя.

3. Изобразите амплитудно-частотную характеристику ОУ и сравните ее с АЧХ инвертирующего усилителя.

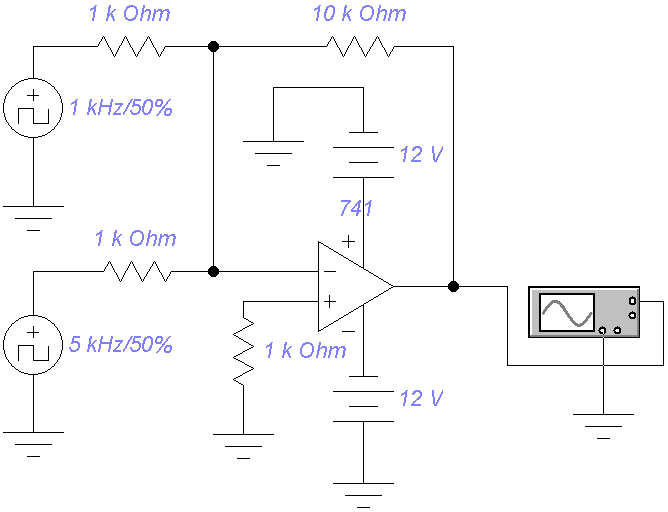

Рисунок 24.9 – Схема эксперимента для исследования суммирующего усилителя

4. Поясните принцип введения отрицательной обратной связи.

5. Сформулируйте правила анализа схем на ОУ, охваченных отрицательной обратной связью.

6. Используя правила анализа схем на ОУ, охваченных отрицательной обратной связью, выведите формулу для коэффициента усиления инвертирующего усилителя.

7. Запишите формулы зависимости выходных напряжений вычитающего и суммирующего усилителей от входных напряжений.

8. Приведите схемы масштабирующих преобразователей.

9. Приведите схему вычитающего усилителя.

10. Приведите схему суммирующего усилителя.
