21.3. Порядок выполнения работы

1. Собрать схему, изображенную на рисунке 21.3.

2. Переписать со стенда номиналы элементов усилителя и напряжение источника питания.

3. Переключатели , и перевести в положение «1».

4. Определить постоянный ток коллектора, учитывая, что постоянное напряжение на коллекторе равно половине напряжения питания, по формуле:

.

5. Определить сопротивление p-n-перехода база-эмиттер по формуле (21.5).

6. Определить коэффициент усиления каскада по формуле

.

7. Для различных положений регулятора уровня выходного сигнала генератора с помощью вольтметров измерить действующие значения напряжений выходного сигнала генератора и выходного сигнала усилителя . Результаты измерений занести в таблицу 21.1.

8. По формуле

. (21.11)

рассчитать коэффициент усиления для каждой пары измеренных напряжений и занести данные в таблицу 21.1.

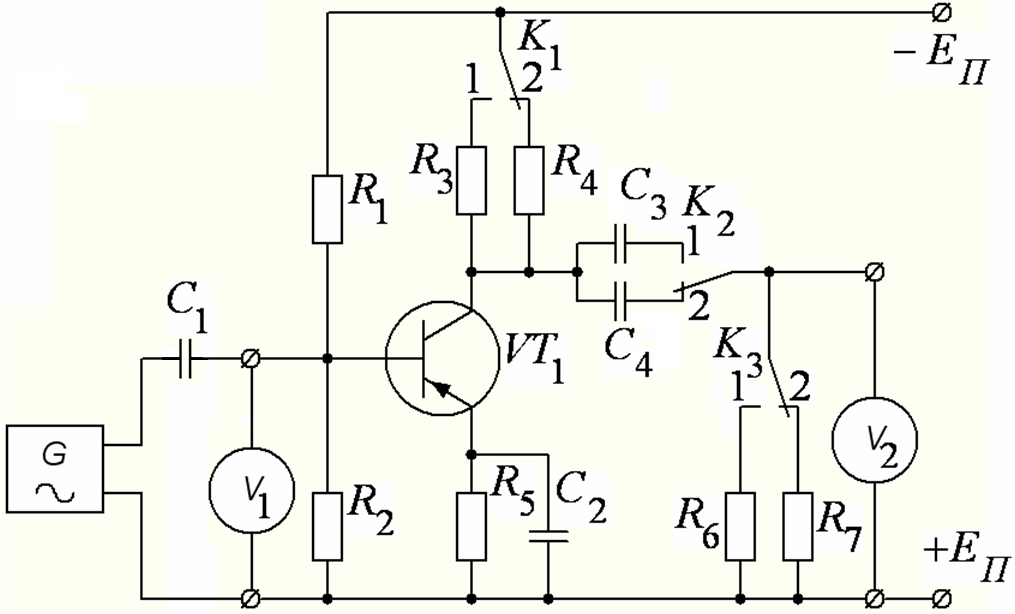

Рисунок 21.3 – Схема эксперимента

Таблица 21.1 – Экспериментальные и расчетные данные для определения коэффициента усиления по напряжению усилительного каскада

№	Все ключи в положении 1			Ключ К1 в положении 2
	Измерено		Вычислено	Измерено		Вычислено
	, В	, В		, В	, В
1
2
3
4
5
6
7
8

9. Перевести ключ К1 в положение 2 и повторить п.п. 4 – 8.

10. Перевести ключ К1 в положение 1.

11. Установить неизменным действующее значение выходного сигнала генератора.

12. Изменяя частоту выходного сигнала генератора, измерять действующее значение выходного сигнала усилителя. Данные измерений занести в таблицу 21.2.

13. По формуле (21.11) рассчитать коэффициент усиления каскада и занести данные в таблицу 21.2.

14. Перевести ключ К2 в положение 2 и повторить п.п. 11 – 13.

Таблица 21.2 – Экспериментальные и расчетные данные для определения амплитудно-частотной характеристики усилителя

№	Все ключи в положении 1				Ключ К2 в положении 2
	f, кГц	, В	, В		f, кГц	, В	, В
1
2
3
4
5
6
7
8
