26.3. Порядок выполнения работы

1. Подключить к лабораторному стенду плату П-1.

2. Используя трафареты технологических карт I-1…I-5 и I-8, манипулируя переключателями, составить таблицы истинности исследуемых устройств.

3. Записать логические функции исследуемых устройств.

4. Определить названия устройств, исследуемых с использованием трафаретов I-1…I-5.

5. Составить из базовых логических элементов схему устройства, исследуемого с помощью трафарета I-8.

а) б) в)

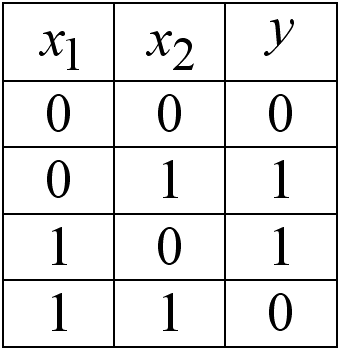

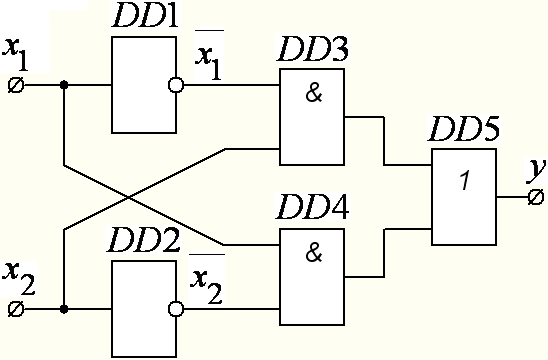

Рисунок 26.6 – Элемент «ИСКЛЮЧАЮЩЕЕ ИЛИ» и его таблица истинности

26.4. Содержание отчета

1. Схемы экспериментов.

2. Таблицы истинности, условные обозначения и названия устройств, исследованных с помощью трафаретов I-1…I-5.

3. Составленная из базовых логических элементов схема устройства, исследованного с помощью трафарета I-8.

4. Выводы.

26.5. Контрольные вопросы

1. Условное обозначение, структура и таблица истинности элемента «ИЛИ», логическая функция, реализуемая данным элементом.

2. Условное обозначение, структура и таблица истинности элемента «И», логическая функция, реализуемая данным элементом.

3. Условное обозначение и таблица истинности «ИНВЕРТОРА», логическая функция, реализуемая данным элементом.

4. Условное обозначение, структура и таблица истинности элемента «ИЛИ-НЕ», логическая функция, реализуемая данным элементом.

5. Условное обозначение, структура и таблица истинности элемента «И-НЕ», логическая функция, реализуемая данным элементом.

6. Условное обозначение, структура и таблица истинности элемента «ИСКЛЮЧАЮЩЕЕ ИЛИ», логическая функция, реализуемая данным элементом.

7. Основные тождества алгебры логики.

8. Методика синтеза цифровых устройств.

Лабораторная работа №27 исследование основных цифровых комбинационных устройств (дешифратора, демультиплексера, мультиплексера)

27.1. Цель работы

1. Изучить структуру и таблицы истинности основных цифровых комбинационных устройств (дешифратора, демультиплексера, мультиплексера).

27.2. Теоретические сведения

Дешифраторы – это цифровые устройства, распознающие кодовые комбинации. Дешифратор имеет число входов, равное разрядности принимаемого кода, и число выходов, равное возможному числу кодовых комбинаций. Дешифратор вырабатывает единичный сигнал на определенном выходе только в том случае, когда на вход поступает код числа, соответствующего номеру этого выхода. Например, дешифратор может преобразовывать двоичный код в код десятичной системы счисления. Такой дешифратор называется двоично-десятичным. Условное обозначение, таблица истинности и структура двоично-десятичного дешифратора показана на рисунке 27.1, а, б и в, соответственно. Промышленность выпускает дешифраторы различного назначения – для преобразования двоичного кода в восьмеричный, десятичный, код семисегментного индикатора и т.д.

Мультиплексоры – это цифровые устройства, предназначенные для передачи сигналов с любого из входов на одну общую выходную шину. Вход, с которого сигнал передается на выход, выбирают в зависимости от управляющего сигнала (адреса), задаваемого в виде цифрового кода. Условное обозначение мультиплексора, служащего для передачи на общую шину одного из четырех входных сигналов, его таблица истинности и внутренняя структура показаны на рисунке 27.2, а, б и в, соответственно.

Демультиплексер – это цифровое устройство, предназначенное для передачи сигнала с одного входа на один из нескольких выходов. Выход, на который сигнал передается, выбирают в зависимости от управляющего сигнала (адреса), задаваемого в виде цифрового кода. Демультиплексер решает задачу, обратную задаче мультиплексера. Таблица истинности и внутренняя структура демультиплексора, служащего для передачи входного сигнала на один из восьми выходов, показаны на рисунке 27.3, а и б, соответственно. Обычно в качестве демультиплексера используют дешифраторы, у которых предусмотрен вход данных.
