25.3. Порядок выполнения работы
1. Собрать схему, показанную на рисунке 25.3, подключив к входу интегратора генератор импульсов, а к выходу осциллограф.
2. Рассчитать частоты выходных сигналов генератора, для которых схема будет представлять собой интегратор.
3. Изменяя частоту выходного сигнала генератора, контролируя по осциллографу наличие пилообразного напряжения, снять зависимость уровня выходного сигнала от частоты сигнала генератора. Результаты измерений занести в таблицу 25.1.
4. На вход схемы (рисунок 25.3) подключить функциональный генератор, а на ее выход – измеритель АЧХ.
5. Снять амплитудно-частотную характеристику устройства. Данные занести в таблицу 25.2.
6. Рассчитать АЧХ интегратора по формуле 25.9. Данные занести в таблицу 25.2.

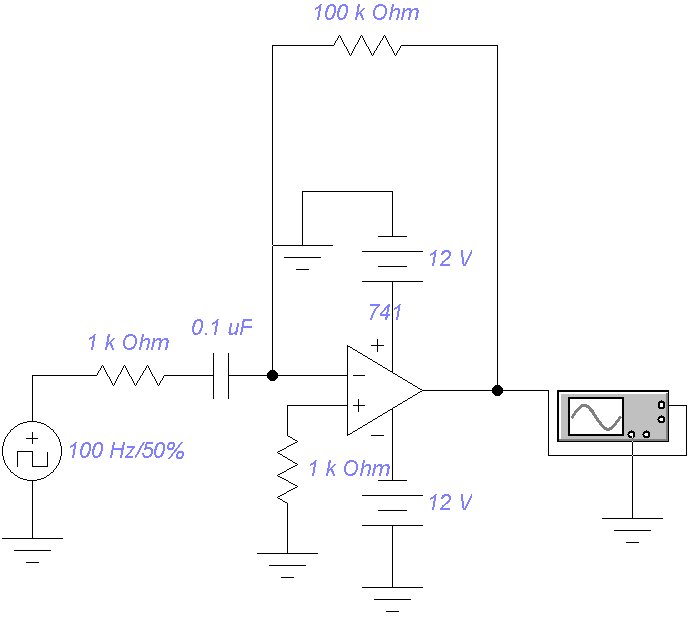

Рисунок 25.3 – Схема лабораторной установки для исследования интегратора
Таблица 25.1 - Зависимость уровня выходного сигнала интегратора от частоты сигнала генератора
f, Гц |
|
|
|
|
|
|
|
U, В |
|
|
|
|
|
|
|
Таблица 25.2 - Амплитудно-частотная характеристика интегратора
|
f, Гц |
|
|
|
|
|
|
Эксперимент |
K(f), дБ |
|
|
|
|
|
|
Расчет |
K(f), дБ |
|
|
|
|
|
|
7. Определить коэффициент передачи схемы на нулевой частоте и сравнить с измеренным значением.
8. Собрать схему, показанную на рисунке 25.4, подключив к входу дифференциатора генератор импульсов, а к выходу осциллограф.
9. Рассчитать частоты выходных сигналов генератора, для которых схема будет представлять собой дифференциатор.
10. Изменяя частоту выходного сигнала генератора, контролируя по осциллографу эффект дифференцирования, снять зависимость уровня выходного сигнала от частоты сигнала генератора. Результаты измерений занести в таблицу 25.3.
11. На вход схемы (рисунок 25.4) подключить функциональный генератор, а на ее выход – измеритель АЧХ.

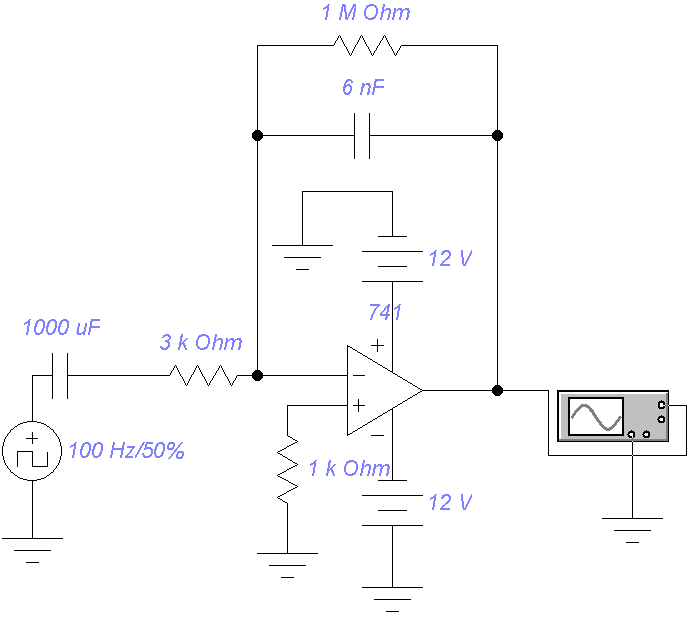

Рисунок 25.4 – Схема лабораторной установки для исследования дифференциатора
12. Снять амплитудно-частотную характеристику устройства. Данные занести в таблицу 25.4.
13. Рассчитать АЧХ дифференциатора по формуле 25.18. Данные занести в таблицу 25.4.
14. Определить коэффициент передачи схемы на частоте 50 кГц и сравнить с измеренным значением.
Таблица 25.3 - Зависимость уровня выходного сигнала дифференциатора от частоты сигнала генератора
f, Гц |
|
|
|
|
|
|
|
U, В |
|
|
|
|
|
|
|
Таблица 25.4 - Амплитудно-частотная характеристика дифференциатора
|
f, Гц |
|
|
|
|
|
|
Эксперимент |
K(f), дБ |
|
|
|
|
|
|
Расчет |
K(f), дБ |
|
|
|
|
|
|
