22. Проблемы тэц. Основные направления повышения эффективности работы тэц.

Суммарная мощность теплофикационных турбин 70 МВт, в том числе парогазовые и ГТУ примерно 3 ГВт. Выработка ЭЭ на ТЭЦ = 60-65% (оптим 75-80%) среди всех паросиловых циклов.

Проблемы: высокая степень износа оборудования и повсеместного применения неэффективных ГТУ, рост потребления тепла

Основные направления повышения эфф-ти ТЭЦ:

  1. Системой регулирования подогревателей сетевой и сырой воды

  2. Установка узлов учета

  3. Обвязка дренажной системы турбины конденсатоотводчиками

4) увеличение загрузки по эл. и теплу путем строительства тепловых магистралей от ТЭЦ до районных котельных и превращение РК (районные котельные) в пиковые котельные(увеличение по теплу на 25% позволяет снизить тариф на 10%).

5) увеличение загрузки по ЭЭ до 63% позволит увеличить отпуск тепла в 1,5 раза и уменьшить тариф на ЭЭ на 20% и на тепло на 25%.

6) введение двухставочных тарифов на теплоту, что дает возможность присоединения дополнительных потребителей теплоты

25. Теплотехнология. Основные понятия.

Теплотехнология – это совокупность химических, физических и других процессов обеспечивающих регламентированное воздействие на сырьё с целью получения товарной продукции.

Теплотехнологическая схема установки – это графическая иллюстрация последовательности прохождения процессов, при производстве продукции.

Тепловая схема – это графическая иллюстрация источников энергии, состава теплоносителей их размещение и последовательность перемещения по элементам установки.

Особенности:

  1. Высокий температурный уровень

  2. Точное поддержание температуры: перегрев снижает качество продукции.

  3. Использование более дорогого топлива: - газ, - коксующийся уголь, - использование электроэнергии

  4. Необходим подогрев компонентов в горении

  5. Большое разнообразие компоновок и конструкций

  6. Относительно не высокий КПД.

26. Тепловые схемы печей. Простые и сложные.

Т епловая схема – это графическая иллюстрация источников энергии, состава теплоносителей их размещение и последовательность перемещения по элементам установки.

  1. Простые схемы:

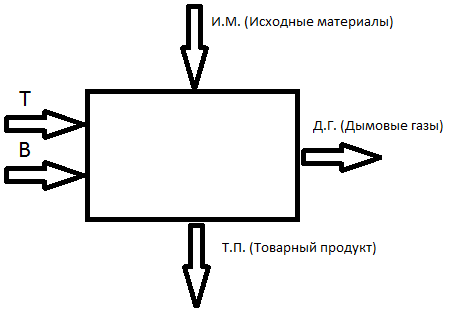

- кузнечный горн

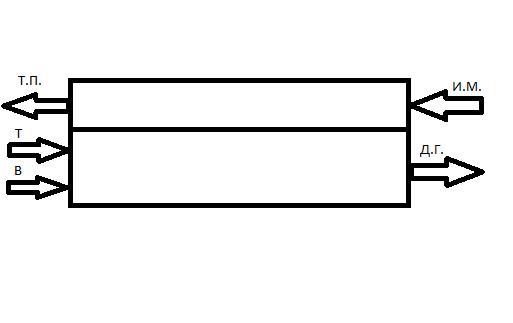

- содовая печь

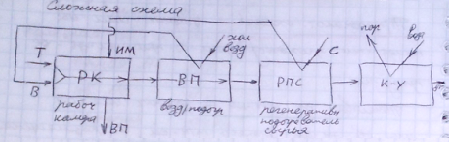

  1. Сложная схема

27. Классификация теплотехнологических процессов.

Процессы делятся на 3 класса:

  1. Физические процессы – процессы в которых тепловое воздействие на сырьё сопровождается только физическими превращениями.

а) Тепловая активация материалов (Нагрев) перед обработкой

б) Термообработка (закалка)

в) Плавление

г) Термическое обезвоживание

2) Химические процессы

а) термическое разложение- возгонка

б) термическое соединение

CaO+3C=CaC2+CO при

в) реакции окисления, восстановления (доменные печи – из руды выделяют лишний углерод, т.е. окисление углерода и восстановление железа)

г) реакция обмена элементами

Pb+SnCl2=PbCl2+Sn.

3) Пекарные процессы, продукты получают при помощи коллоидных превращений.
