2.4.4 Подбор самоходного стрелового крана.
Таблица 8 - Ведомость захватных и вспомогательных приспособлений
№ |
Наименование монтажных приспособлений |
Эскиз |
Характеристика приспособлений |
ГП |
Назначение монтажных приспособлений |
|
Масса |
Расчетная высота строповки |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |

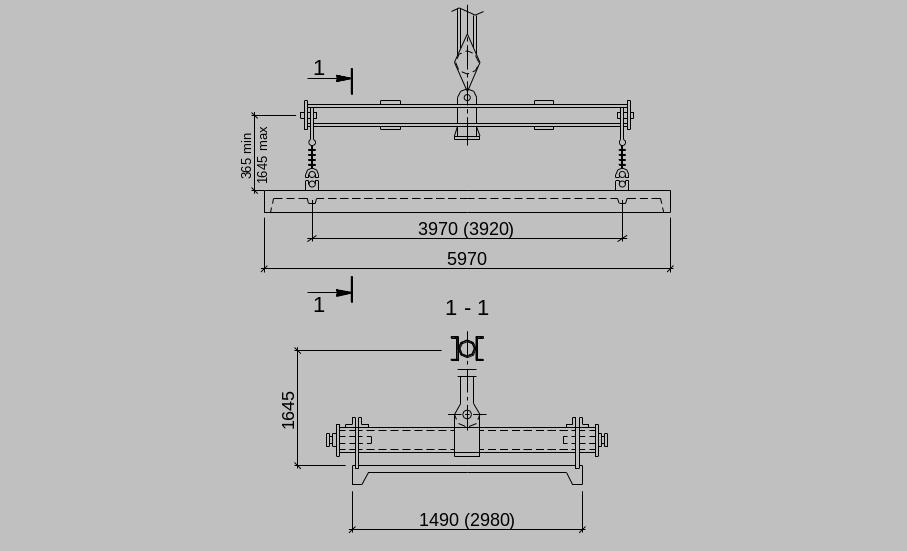

Траверса, ПИ Промстальконструкция, 2006–78 |
|
0,4 |
0,3 |
4 |
Укладка плит покрытия размерами 1,5х6 |
2 |

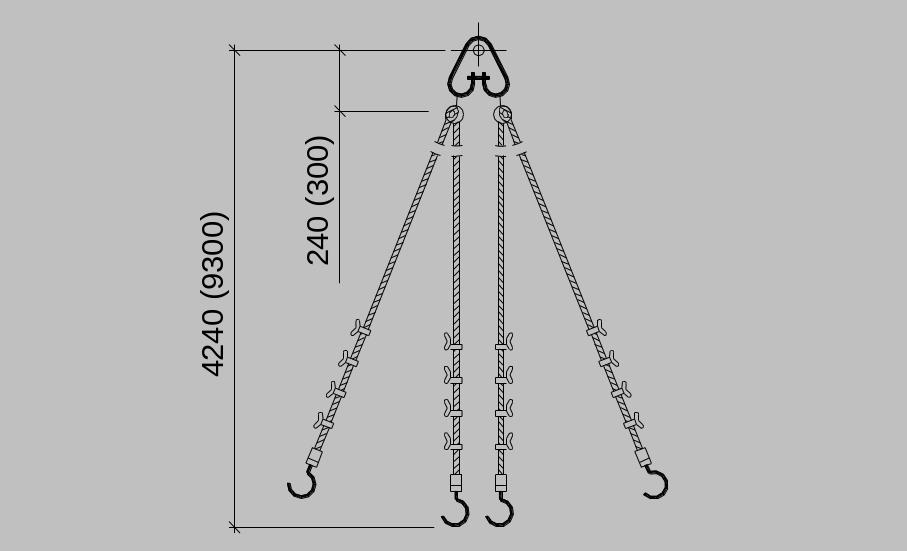

Строп четырехветвевой, ПИ Промстальконструкция 21059М–28 |
|
0,09 |
4,2 |
3 |
Выгрузка и раскладка различных конструкций. |
3 |

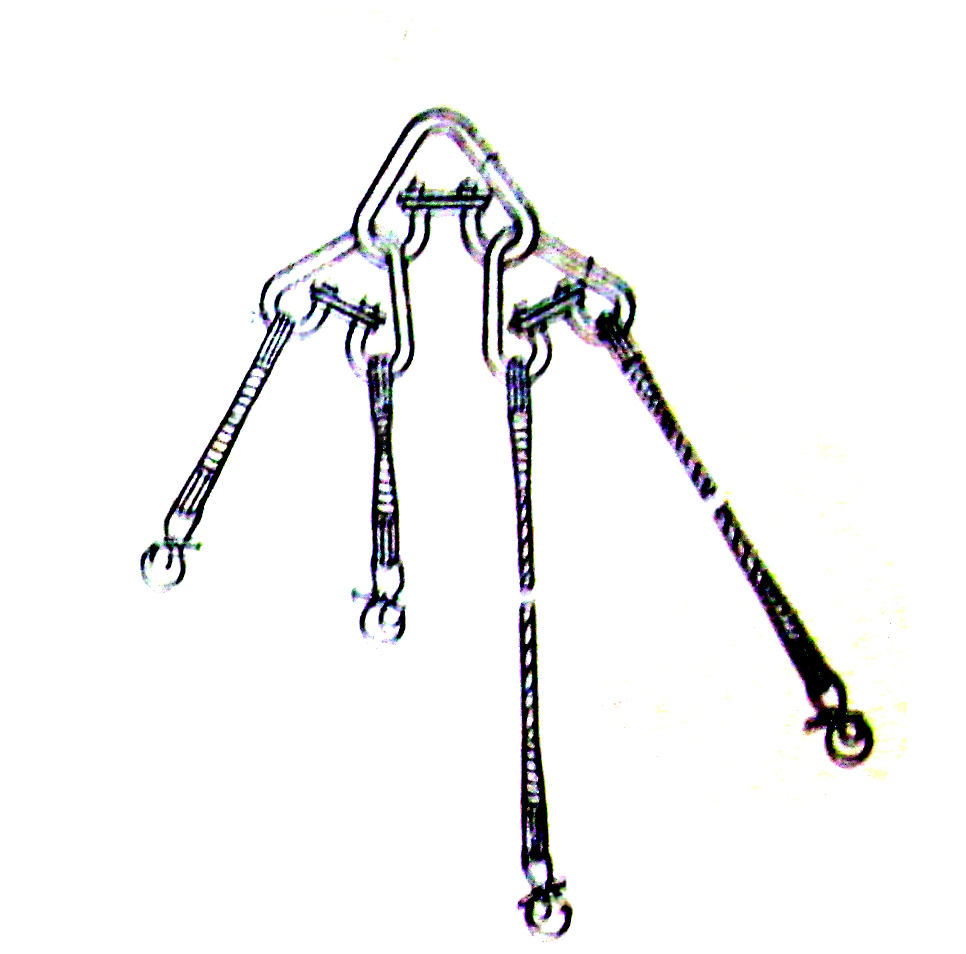

Строп четырехветвевой ЦН ЦИОМТП с ветками разной длины |
|
2 |
0,04 |
1,5 |
Монтаж лестничных маршей |
Таблица 9 - Расчетные параметры крана
№ п/п |
Наименование элемента
|
Геометрические размеры |
Монтажные приспособления |
Требуемые монтажные характеристики |
||||||
l
|
b
|
h
|
т |
hстр, м |
т |
м |
м |
м |
||
1 |
ПТМ63,15-S800 |
6,3 |
1,5 |
0,22 |
0,4 |
0,3 |
3,35 |
14,12 |
13,16 |
19,12 |
2 |
ПТМ63,12-S800 |
6,3 |
1,2 |
0,22 |
0,4 |
0,3 |
2,6 |
14,12 |
9,89 |
18,25 |
Подбор крана:
К каждому принятому для рассмотрения варианту необходимо подобрать монтажные краны по трем параметрам:
а) по требуемой грузоподъемности QТР, т:
где: qЭ – масса монтируемого элемента, т;
qС – масса грузозахватного приспособления, т
б) по требуемой высоте подъема крюка крана НТР, м:
=1,7+10,9+1+0,22+0,3=
14,12 м;
где: h – превышение проектного уровня установки конструкции над уровнем стоянки крана, м;
hЗ – запас по высоте, равный 1 м;
hЭ – монтажная высота элемента, м;
hС – расчетная высота строповки.
в) по требуемому вылету стрелы крана LТР, м.

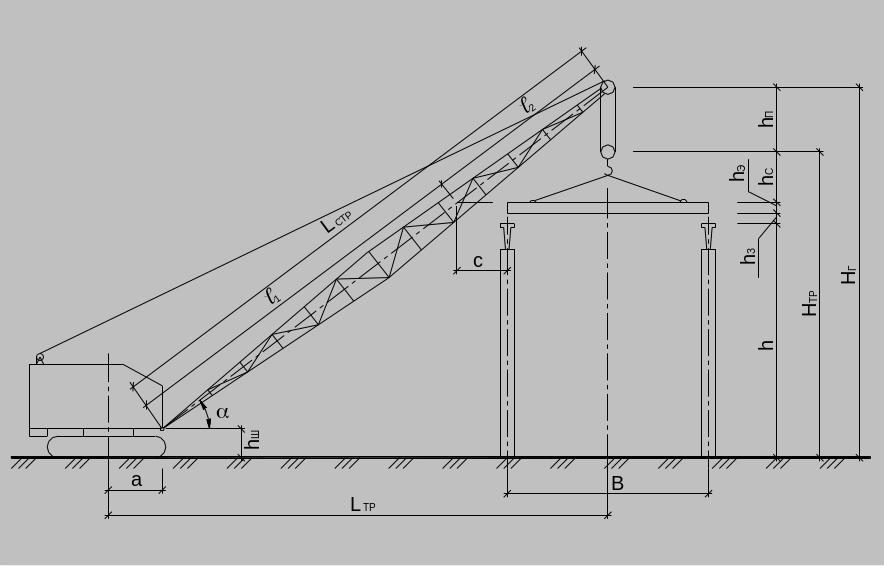

Для стреловых кранов без гуська требуемый вылет определяется из условия недопустимости касания стрелой крана монтируемой или ранее смонтированной конструкции:
=19,12×0,61+1.5=
13,16 м;
=18,25×0,46+1.5= 9.89 м;
где: LСТР – требуемая длина стрелы, м;
– угол наклона стрелы, градусов;
а – расстояние от оси вращения крана до пяты стрелы (1…1,5 м), м.
где: Н – превышение верха монтируемой или ранее смонтированной над уровнем пяты стрелы крана, м;
В – расстояние по горизонтали от оси стрелы крана до центра тяжести монтируемой конструкции, м.
где: ОПТ – угол, обеспечивающий минимальную длину стрелы при монтаже конструкций, градусов;
1 – угол, обеспечивающий соблюдение минимальной длины полиспаста hП в стянутом состоянии, градусов.
При наличии возможности касания стрелой крана монтируемой конструкции:
где: b – монтажная ширина элемента, м;
hШ – превышение пяты стрелы над уровнем стоянки крана, hШ = 1,5…2 м;
с – минимальное расстояние от конструкции до оси стрелы крана по горизонтали, с = 1…1,5 м;
hП – минимальная длина полиспаста в стянутом состоянии, м.
Рисунок 3- Монтаж плиты перекрытия
Выбираем пневмоколёсный самоходный кран КС – 6362 .
