Практична робота № 3
Тема: Елементи режиму різання під час точіння і площа зрізуваного шару.
Мета: Засвоїти режим різання при токарній обробці.
Оснащення роботи: плакати, різці.
Загальні теоретичні зведення:
1. Елементи режиму різання під час точіння і площа зрізуваного шару
Режим різання під час точіння складається з окремих елементів — глибини різання, подачі й швидкості різання.
Глибиною
різання
(мм)
(рис. 1) під час точіння називають відстань
між оброблюваною й обробленою поверхнями,
виміряну перпендикулярно до останньої:
(1)
де
—
діаметр оброблюваної поверхні, мм;
—
діаметр обробленої поверхні, мм.
Подачею
є переміщення головного різального
ребра інструмента відносно обробленої
поверхні в міліметрах за один оберт
заготовки (мм/об).
Швидкістю
різання
(м/хв)
називається лінійна швидкість точки,
розташованої на оброблюваній поверхні
заготовки, відносно головного різального
ребра
(2)
де
— частота обертання заготовки,
.
Метою вибору оптимальних значень елементів режиму різання є забезпечення найбільшої продуктивності та необхідної якості обробленої поверхні.
При детальному аналізі процесу різання розглядають номінальну площу зрізуваного шару / (мм2), яку обчислюють за формулою:
(3)
де
—
товщина зрізуваного шару (рис.2), мм;
—
ширина зрізуваного шару, мм.
Товщина зрізуваного шару (мм) — це відстань між двома послідовними положеннями головного різального ребра за один оберт заготовки, виміряна перпендикулярно до різального ребра:
(4)
Ширина зрізуваного шару (мм) — це відстань між оброблюваною та обробленою поверхнями, виміряна вздовж різального ребра:
(5)
Рис.
1. Елементи режиму різання під час
точіння: 1 — заготовка; 2 — різець;
— головний рух різання;
—
рух подачі; (
—
глибина різання;
—
подача;
і
—
діаметри оброблюваної та обробленої
поверхонь
Рис. 2. Площа зрізуваного шару: 1 — заготовка; 2 — різець; — товщина зрізуваного шару; — ширина зрізуваного шару; - подача; — глибина різання; — головний кут у плані
2. Сили різання під час точіння й потужність точіння
Сила різання під час точіння, що діє на різець з боку заготовки, спричинена такими основними факторами:
- опором металу стружки й заготовки пластичній і пружній деформаціям;
- силою тертя стружки по передній поверхні різця;
- силою тертя між поверхнею різання та головною задньою поверхнею різця.
З
достатньою для інженерних розрахунків
точністю приймаємо, що сила різання під
час точіння
(рис.
3) прикладена в точці
,
яка є посередині тої частини різального
ребра, що бере участь у різанні. Для
зручності подальших наших міркувань
силу
розглянемо
в просторовій декартовій координатній
системі
,початок
якої сумістимо з точкою
.
При цьому вісь
розташуємо
паралельно до осі обертання заготовки,
вісь
— перпендикулярно до осі обертання, а
вісь
співпадає
(при нехтуванні рухом подачі) з вектором
лінійної швидкості точки
заготовки.
С
проектуємо
силу
на
осі
.
Проекцію
сили
на
вісь
називають осьовою складовою сили
різання
.
Значення
цієї сили необхідно знати в розрахунках
на міцність деталей механізмів подач
верстата. Проекцію сили
на
вісь
називають її радіальною складовою
.
Сила
прогинає
заготовку та стає особливо небезпечною
у випадку обробки довгих заготовок
малого діаметра. Вона спричиняє вібрації,
а також призводить до зниження точності
розмірів обробленої поверхні. Проекцію
сили
на вісь
називають
її головною складовою
.

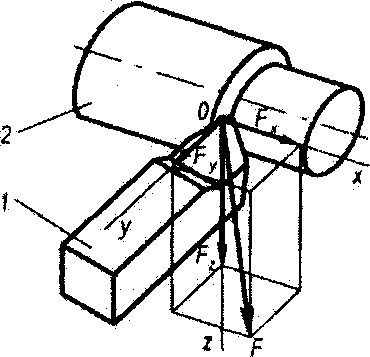

Рис. 3. Сила різання під час точіння і її складові:
— головна складова сили різання; — осьова складовії пі ; — радіальна складова сили різання; 1— різець; 2 — заготовка
За
значенням
розраховують на міцність деталі
механізмів коробки швидкостей. Окрім
цього, за силами
вибирають
поперечний переріз держака різця. Силу
(Н)
обчислюють за емпіричною формулою:
(6)
У
цій формулі:
—
коефіцієнт, що враховує механічні
властивості оброблюваного матеріалу,
значення кутів різця тощо;
-
показники степенів відповідно при
глибині різання
,
подачі
та швидкості різання
.
Для конкретних умов обробки значення коефіцієнта , а також показників степенів можна знайти у відповідних довідниках.
Існують також формули для визначення сил і , аналогічні (6).
Значення сил можна також виміряти під час різання, динамометрами різних конструкцій.
Ефективна
потужність
(кВт) — це та потужність, що витрачається
на різання. У випадку точіння з поздовжньою
подачею вона становить:
(7)
де
— частота обертання заготовки,
. Потужність електродвигуна:
(8)
де
—
= 0,7...0,8 — коефіцієнт корисної дії
токарного верстата.
