1. Типи фрезерних верстатів.
Після верстатів токарної групи фрезерні є найбільш поширеними металорізальними верстатами.
Існує багато типів фрезерних верстатів: 1 - консольно-фрезерні, 2 - поздовжньо-фрезерні, 3 - фрезерні верстати безперервної дії; 4 - шпоночно-фрезерні; 5 - різьбофрезерні; 6 - копіювально-фрезерні; 7 - спеціальні та ін. Консольно-фрезерні верстати поділяють на горизонтально-фрезерні, вертикально-фрезерні, універсально-фрезерні та широкоуниверсальні. Для розгляду пропонуються основні з них.

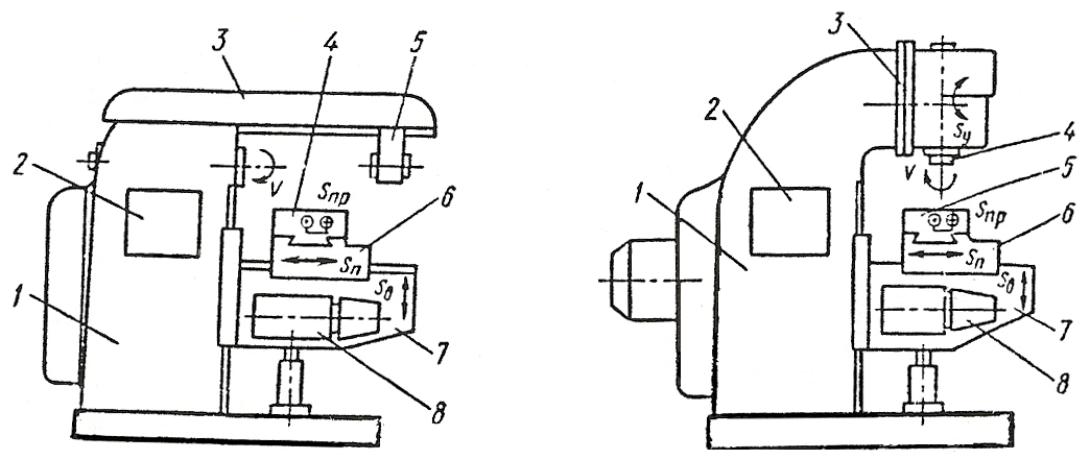

а-горизонтально-фрезерный; б-вертикально-фрезерный
Рис. 1 – Загальний вид фрезерних верстатів.
2. Роботи, що виконуються на фрезерних верстатах.
Горизонтальні площини обробляють циліндричними фрезами (2, а) на горизонтально-фрезерних верстатах або торцевими фрезами (2, б) на вертикально-фрезерних станках. Вертикальні площини обробляють на горизонтально-фрезерних верстатах торцевими або дисковими фрезами і на вертикально-фрезерних кінцевими фрезами (2, в, г, д) .
Похилі площини і скоси обробляють на горизонтально-фрезерних верстатах кутовими фрезами (2, е) або на вертикально-фрезерних верстатах з поворотною головкою торцевими фрезами (2, ж).
Прямокутні пази і уступи фрезерують дисковими фрезами на горизонтально-фрезерних верстатах або кінцевими на вертикально-фрезерних верстатах (2, з,і).
Пази Т-образні й типу «ласточкин хвіст» фрезерують на вертикально-фрезерному верстаті у два проходи. Спочатку прорізають прямокутний паз циліндричною кінцевою фрезою, а потім фрезою відповідного профілю (рис. 2, к, л).
Шпонкові пази відкриті обробляють на горизонтально-фрезерних верстатах дисковими фрезами (рис. 2, о), а закриті – на вертикально- фрезерних верстатах кінцевими (рис. 2 м) або спеціальними шпонковими фрезами.
Фасонні поверхні обробляють фасонними фрезами відповідного профілю (рис. 2 п, р).
Складні поверхні часто фрезерують набором фрез на горизонтально- і поздовжньо-фрезерних верстатах (рис. 2 с).

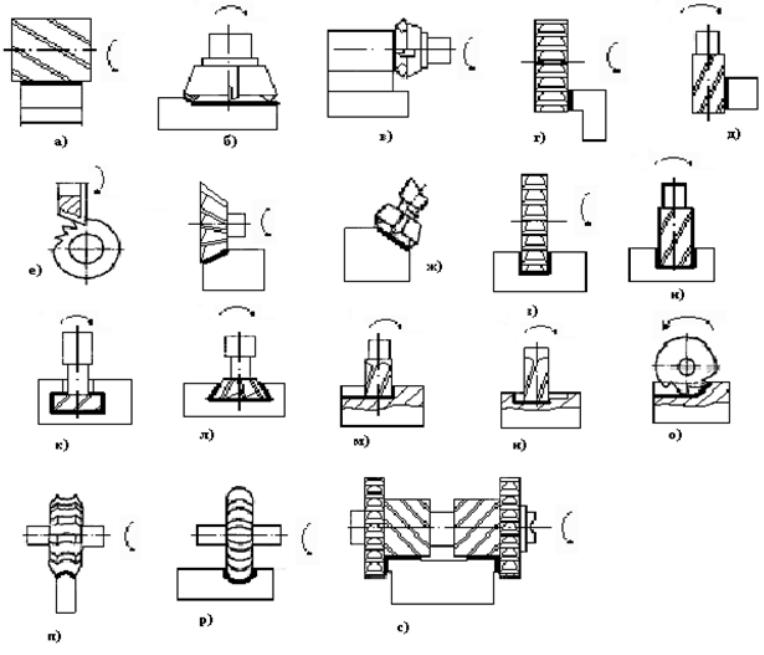

Рис.2 – приклади робот, виконуючих на фрезерних станках
3. Опис верстата моделі 676.
Призначення і пристрій верстата.
Широкоуніверсальний фрезерний верстат 676 призначений як для горизонтального фрезерування виробів циліндричними, дисковими, фасонними фрезами, так і для вертикального фрезерування торцевими, кінцевими і шпонкові фрезамі.
Наявність поворотної шпиндельної головки, і ряд прикладених до верстата приладь (універсальний стіл, круглий стіл, ділильна головка й ін.) роблять верстат широкоуніверсальным і зручним для роботи в інструментальних цехах при виготовленні пристосувань, інструментів, рельєфних штампів, прес-форм і інших виробів.
Верстат 676 складається з чавунного підстави 1 з встановленою на ньому станиною 2, на верхній частині якої на горизонтальних напрямних розміщена шпиндельної бабки 5, переміщається по ним вручну за допомогою маховика 6.
На торці бабки 5 кріпиться шпиндельна головка 7, яка може при налагодженні повертатися щодо вертикальної осі на 90º у кожну сторону.
Різальний інструмент – фреза 8 кріпиться в шпинделі головки 7, а необхідна частота обертання забезпечується коробкою швидкостей 3, розташованої в станині 2.
На вертикальних напрямних станини 2 установлений супорт 9, постачений горизонтальними напрямними, на яких розміщений стіл 10 із установленої на ньому заготовкою 11. Вертикальне переміщення супорта 9 разом зі столом 10 і горизонтальне переміщення стола уздовж напрямних супорта можуть виконуватися механічно за допомогою коробки подач 4, розташованої в станині 2, а також вручну за допомогою маховиків.
3
Рис. 3-загальний вид фрезерного верстата моделі 676
Зміст звіту по лабораторній роботі:
1. Тема.
2. Мета роботи.
3. Обладнання робочого місця (верстат) .
4. Типи фрезерних станків.
5. Роботи, що виконуються на фрезерних верстатах.
6. Призначення і пристрій верстата.
7. Схема верстата (малюнок 3).
Контрольні питання:
Які типи фрезерних верстатів ви знаєте?
Які поверхні обробляються на фрезерних верстатах?
Назвіть види фрез якими обробляються похилі поверхні і скоси.
Назвіть основні частини фрезерного верстата моделі 676.
