58) Магнитные материалы, процессы при намагничивании Ферромагнетиков, (петля гистерезиса).

Магнитные материалы, вещества, магнитные свойства которых обусловливают их применение в технике (электротехнике, вычислительной технике, электронике, радиотехнике и других областях). Магнитные материалы обладают способностью при внесении их в магнитное поле намагничиваться, а некоторые из них сохраняют свою намагниченность и после прекращения воздействия магнитного поля. Основная кривая намагничивания имеет ряд характерных участков, которые можно условно выделить при намагничивании монокристалла ферромагнетика. Первый участок кривой намагничивания соответствует процессу смещения границ менее благоприятно ориентированных доменов. На втором участке происходит поворот векторов намагниченности доменов в направлении внешнего магнитного поля. Третий участок соответствует парапроцессу, т.е. завершающему этапу процесса намагничивания, когда сильное магнитное поле поворачивает в направлении своего действия, не сориентированные магнитные моменты доменов ферромагнетика. Магнитный гистерезис — явление зависимости вектора намагничивания и вектора напряженности магнитного поля в веществе от приложенного внешнего поля. Магнитный гистерезис обычно проявляется в ферромагнетиках — Fe, Co, Ni и сплавах на их основе. Именно магнитным гистерезисом объясняется существование постоянных магнитов. Кривая намагничивания B (B₀) ферромагнитного образца представляет собой петлю сложной формы, которая называется петлей гистерезиса (рис.1.)

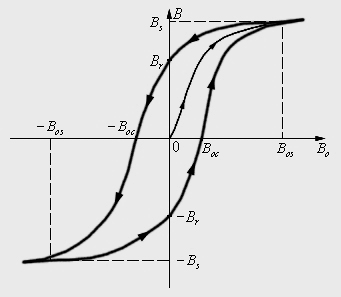

Рис.1.

Петля гистерезиса ферромагнетика. Стрелками указано направление процессов намагничивания и размагничивания ферромагнитного образца при изменении индукции B₀ внешнего магнитного поля.

59) Магнитные материалы. Виды потерь в ферромагнитных материалах.

Магнитные материалы – вещества, магнитные свойства которых обусловливают их применение в технике (электротехнике, вычислительной технике, электронике, радиотехнике и других областях). Магнитные материалы обладают способностью при внесении их в магнитное поле намагничиваться, а некоторые из них сохраняют свою намагниченность и после прекращения воздействия магнитного поля. При периодическом перемагничивании

ферромагнитного вещества затрачивается определенная энергия, которая выделяется в виде тепла, вызывая нагревание ферромагнитного вещества.

Потери энергии, связанные с процессом перемагничивания стали, называют потерями на гистерезис. Значение этих потерь при каждом цикле перемагничивания пропорционально площади петли гистерезиса. Потери мощности на гистерезис пропорциональны квадрату максимальной индукции

В_mах и частоте перемагничивания f. Поэтому при значительном увеличении индукции в магнитопроводах электрических машин и аппаратов, работающих в переменном магнитном поле, эти потери резко возрастают.

60) Магнитострикция.

Намагничивание ферромагнитных материалов всегда сопровождается изменением их линейных размеров. Это явление получило название магнитострикции. Количественно магнитострикцию характеризуют величиной, называемой константой магнитострикции, которая фактически является относительным удлинением образца при намагниченности до состояния технического насыщения. Численное значение величины магнитострикции, невелико, и к тому же она не является постоянной величиной данного материала. С изменением напряженности магнитного поля изменяется и ее знак. Необычайно высокая магнитострикция у редкоземельных элементов и их соединений. Эффект магнитострикции обратим: механическая деформация материала вызывает изменения состояния его намагниченности. Прямой и обратный магнитострикционные эффекты широко применяют в приборостроении (реле, фильтры, преобразователи). Магнитострикционными называют магнитные материалы, применение которых основано на явлении магнитострикции и магнитоупругом эффекте, т. е. изменении размеров тела в магнитном поле и изменении магнитных свойств материала под влиянием механических воздействий. Магнитострикция наблюдается и в поликристаллических материалах, причем наибольшая – у никеля. Он сохраняет свое значение и в настоящее время, хотя вытесняется другими магнитострикционными материалами. Ценными свойствами никеля являются высокая стойкость к коррозии и малый температурный коэффициент модуля упругости. Среди магнитострикционных материалов есть как чистые металлы, так и сплавы, и ферриты. Ферриты являются магнитострикционными материалами для высоких частот. При эксплуатации магнитное состояние сердечника магнитострикционного преобразователя определяется одновременным воздействием переменного и постоянного полей. Сплав платины с железом обладает большой константой магнитострикции, однако он дорогой и поэтому имеет весьма ограниченное применение. Недостатком железокобальтовых и железоалюминиевых сплавов являются низкая пластичность, затрудняющая механическую обработку, и низкая антикоррозионная устойчивость, препятствующая использованию таких преобразователей в водной среде. Широкое применение находит ферритовая керамика. По сравнению с никелем и металлическими сплавами магнитострикционные ферриты имеют ряд преимуществ. Благодаря высокому удельному сопротивлению в них малы потери на вихревые токи, поэтому отпадает необходимость расслаивать материал на отдельные пластины. В отличие от металлических сплавов ферриты не подвержены действию химически агрессивных сред. С помощью керамической технологии можно изготовить преобразователи практически любых форм и размеров. Из магнитострикционных материалов изготавливают сердечники электромеханических преобразователей (излучателей и приемников) для электроакустики и ультразвуковой техники, сердечники электромеханических и магнитострикционных фильтров и резонаторов, линий задержки. Их используют также в качестве чувствительных элементов магнитоупругих преобразователей, применяемых в устройствах автоматики и измерительной техники. Применяются в качестве преобразователей электромагнитной энергии в другие виды (например, в механическую.), датчиков давления и т. п.
