9.4. Двуполярные интегральные стабилизаторы напряжения
1.3.1. Микросхемные стабилизаторы напряжения серий 142ен6а, 142ен6б, к142ен6а – к142ен6г
Микросхемы 142ЕН6А, 142ЕН6Б, К142ЕН6А–К142ЕН6Г представ-ляют собой интегральные двуполярные стабилизаторы напряжения с фиксированным выходным напряжением, выполненные по планарной диффузионной технологии с изоляцией диэлектриком. Микросхемы предназначены для использования в стабилизированных блоках питания радиоэлектронной аппаратуры. Каждая из них состоит из двух стабилизаторов – плеч: у плюсового плеча регулирующий элемент включен в плюсовой провод (по отношению к общему проводу), а у минусового в минусовой. Конструктивно микросхемы оформлены в прямоугольном металло–керамическом корпусе 41116.8–2 с восемью жесткими пластинчатыми выводами (рис.46). Для отвода тепла и крепления микросхемы предусмотрены теплоотводящий фланец с двумя крепежными отверстиями
рис. 46

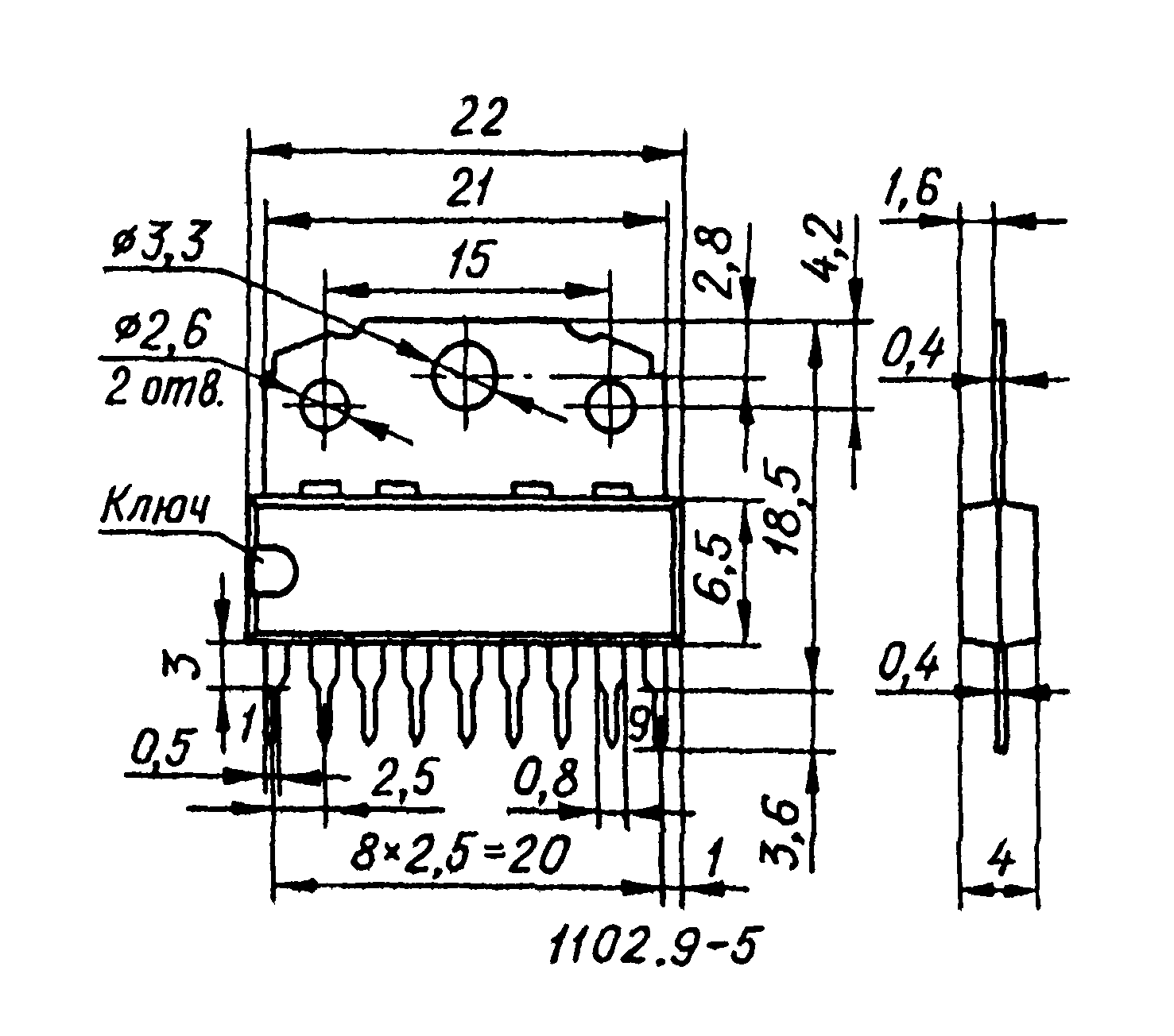

В последнее время [82] предприятия электронной промышленности начали производство микросхемы КР142ЕН6 в пластмассовом корпусе 1102.9–5, снабженном теплоотводящем фланцем, с выводами, расположенными в один ряд на нижней грани рис.46. По схеме и основным параметрам эта микросхема не отличается от К142ЕН6 (корпус 4116.8–2). Цоколевка микросхемы КР142ЕН6 следующая: вывод 1 – вход сигнала регулировки выходного напряжения обоих плеч; вывод 2 – выход минусового плеча; вывод 3 – вход минусового плеча; вывод 4 – общий; вывод 5 – подключение цепи коррекции плюсового плеча; вывод 6 – свободный; вывод 7 – выход плюсового плеча; вывод 8 – вход плюсового плеча; вывод 9 – подключение цепи коррекции минусового плеча.

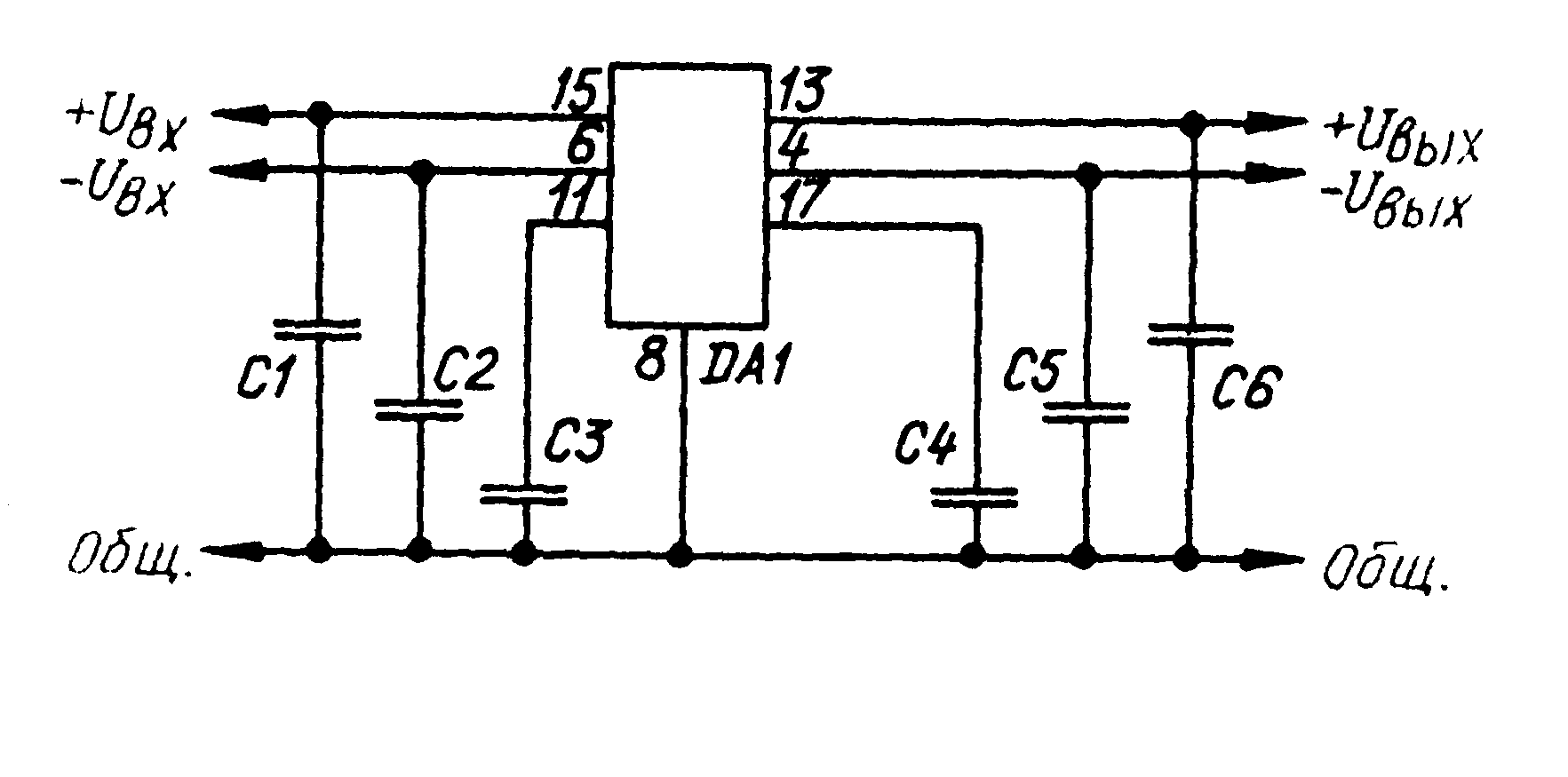

Рис. 47 до 2´(12...15) В, а на рис. 49 – в пределах от 2´(15...18) B до 2´(25...27,5) В.
Рис. 48 Рис. 49
При всех условиях эксплуатации емкость входных конденсаторов С1, С2 должна быть не менее 2,2 мкФ для танталовых и не менее 10 мкФ для алюминиевых оксидных конденсаторов, а емкость выходных – 1 мкф для танталовых и 10 мкФ для алюминиевых. Длина соединительных проводников от входного конденсатора до микросхемы не должна быть более 70 мм. При наличии сглаживающего фильтра между выпрямителем и стабилизатором в том случае, если между выходным конденсатором фильтра и микросхемой нет коммутирующих устройств, приводящих к нарастанию входного напряжения, и его емкость и условия монтажа удовлетворяют указанным выше условиям, этот конденсатор может служить входным для стабилизатора. Корректирующие конденсаторы С3, С4 следует использовать керамические.
от тока нагрузки (внутреннее сопротивление стабилизатора), а рис. 53 характеризует работу устройства защиты микросхемы от перегрузки по выходному току. На рис.54 изображена зависимость максимальной рассеиваемой мощности стабилизатора от температуры его корпуса.
Рис.51 Рис.52
Рис.53 Рис.54
