2.6 Расчёт электронного ключа на транзисторе.
UL=112,5В;
IL=1,775А;
По этим параметрам выберем транзистор:
КТ851A; Ik=2A; Uкэ max=180 В; =20…200;

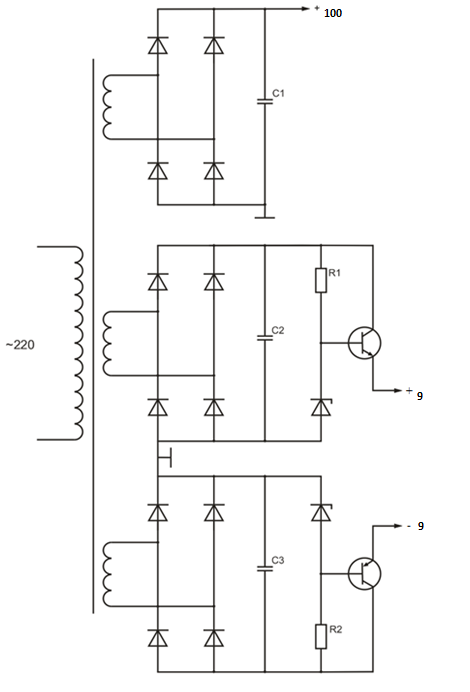

3. Расчет блока питания
Разработаем трансформаторный источник питания от сети 220В.
Исходные данные:
,
,
,
=2*E=30В
Рассчитаем ток нагрузки блока питания
Усилитель на биполярном транзисторе
1.2 Усилители на ОУ, повторители, компараторы, сумматоры, дифференциатор, интегратор, выбрали из справочника, и их марка КР1408УД1
Логические схемы
Общий потребляемый ток
. Выберем стабилитрон для источника питания ±15В.
Выбираем 2
стабилитрона 2С212Ц с напряжением
стабилизации
. Рассчитаем выпрямитель для питания ±15В
Выберем диод 2Д122АС
. Выберем стабилитрон для источника питания +100В.
Выбираем 2С512М
с напряжением стабилизации
. Рассчитаем выпрямитель для питания +100В
Выберем диод КД102А
6. Рассчитаем мощности, потребляемые всеми усилителями и микросхемами.
6.1 Усилитель на биполярном транзисторе:
6.2 Усилители на ОУ, повторители, компараторы, сумматоры, дифференциатор, интегратор, выбрали из справочника, и их марка КР1408УД1
6.3 Все резисторы
Общая потребляемая мощность
3. Заключение
Для реализации электронной схемы управления понадобится 5 каскадов усилителей на биполярном транзисторе 2Т214А9, 33 операционных усилителей КР1408УД1, 2 схемы «И-НЕ» (К564ЛА9), 1 схема «И-НЕ» (К564ЛА7), 1 схема «ИЛИ-НЕ» (К564ЛЕ5), 2 схемы «И-НЕ» (К564ЛА7)), 14 буферных инверторов (К564ЛН2).
Список использованных источников
Конспект лекций.
Интернет.
И. А. Арабей, Дз. А. Грынюк «Электронныя прылады аутаматыки».
Справочник по цифровым логическим микросхемам.

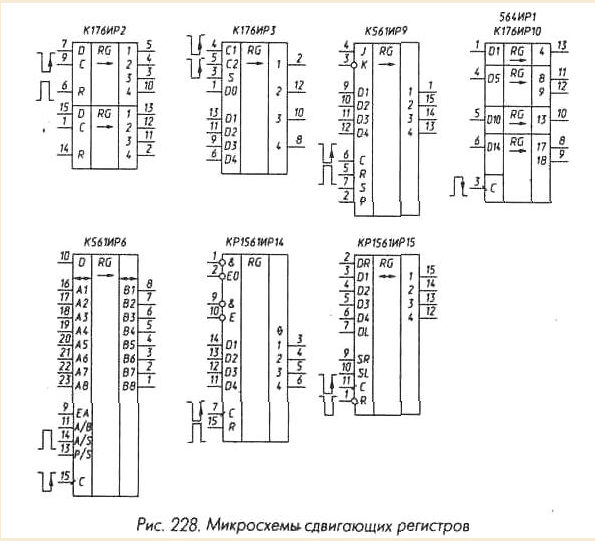

Микросхема К561ИР9 - четырехразрядный сдвигающий регистр (рис. 228). Она имеет четыре выхода и следующие входы: вход сброса R,
вход для подачи тактовых импульсов С, вход выбора режима S, вход выбора полярности сигнала Р, входы для подачи информации при последовательной записи J и К и входы подачи информации при параллельной записи Dl, D2, D3, D4.
В
ход
R является преобладающим - при подаче
на него лог. 1 независимо от состояния
других входов все триггеры микросхемы
устанавливаются в 0. Если на входе R лог.
О, возможна запись информации в триггеры
микросхемы. При лог. 1 на входе выбора
режима S по спаду импульса отрицательной
полярности на входе С произойдет
параллельная запись информации в
триггеры регистра со входов Dl - D4. Если
на входе S лог. О, по спаду импульса
отрицательной полярности на входе С
произойдет запись информации со входов
J и К в триггер с выходом 1 и сдвиг
информации в остальных триггерах в
сторону возрастания номеров выходов.
Информация, которая будет записана в
первый триггер, определяется состоянием
входов J и К перед подачей спада импульса
отрицательной полярности на вход С.
Если объединить между собой входы J и
К, будет производиться запись информации,
имеющейся на этих объединенных входах.
Если на вxoд J подать лог. 0, на вход К -
лог. 1, изменения информации в первом
триггере по спаду импульса отрицательной
полярности на входе С не произойдет.
При лог. 1 на входе J и лог. 0 на входе К
первый триггер микросхемы переходит в
счетный режим и меняет свое состояние
на противоположное на каждый спад
импульса отрицательной полярности на
входе С.
Полярностью сигналов на выходах 1-4 регистра можно управлять подачей управляющего сигнала на вход Р - при лог. 1 на этом входе выходные сигналы выдаются в прямом коде, и лог. 0 - инвертируются.
