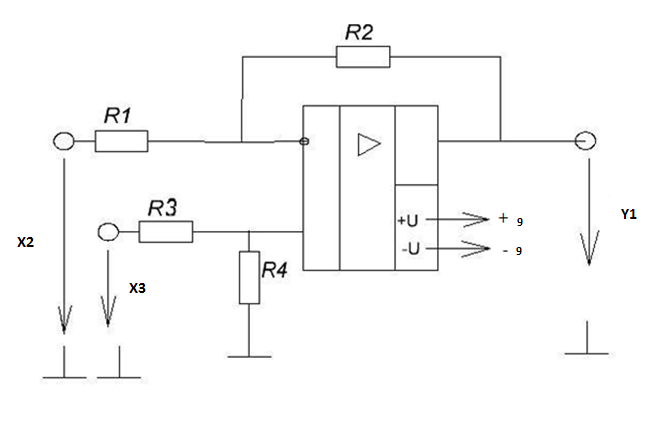

2.2 Синтез преобразователей уровня на оу
Необходимо, чтобы усилитель на ОУ преобразовывал напряжение последующему закону: входному напряжению на 0В должно соответствовать выходное напряжение 2.77В, а входному напряжению 1.265В - выходное напряжение-1.23В.
Т. е. между входным и выходным сигналом должна быть следующая выходная зависимость:
Выходное напряжение усилителя зависит от входных в соответствии с уравнениями:
При
и
получаем:
Получаем:
Принимаем
;
.
2.3 Синтез схемы арифметических преобразователей
Расчет интегратора на ОУ(Y1=инт(Y4))
Для интегрирования
сигнала первого канала с постоянной
времени
используем
интегратор на базе операционного
усилителя.
Выходное напряжение усилителя зависит от входного в соответствии с уравнениями:
.
В связи с тем, что инвертирующий вход имеет потенциальное заземление, выходное напряжение определяется следующим образом:
Отсюда
и
выбираем из условия
.
Принимаем
,
.
Используем два ОУ .В первом случае интегрируем значение напряжения, но значение сигнала получится отрицательным, поэтому ставим инвертирующий усилитель с Кu=-1

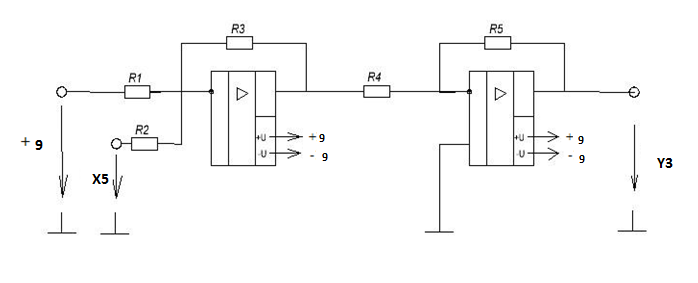

Расчет сумматора на ОУ (Выполнение Y2=0.4+0.3Х5)
Выходное напряжение усилителя зависит от входных в соответствии с уравнениями:
Используем два ОУ. В первом случае суммируем два значения напряжение, но сумматор суммирует со знаком минус, поэтому потом ставим инвертирующий ОУ с Ku=-1.
Расчет дифференциатора на ОУ (Y3=Диф.(Х1+Х3))
Для дифференцирования сигнала второго канала с постоянной времени используем дифференциатор на базе операционного усилителя.
Выходное напряжение усилителя зависит от входного в соответствии с уравнениями:
Используем два ОУ. В первом случае дифференцируем значение напряжения, но значение сигнала получится отрицательным, поэтому ставим инвертирующий усилитель с Кu=-1

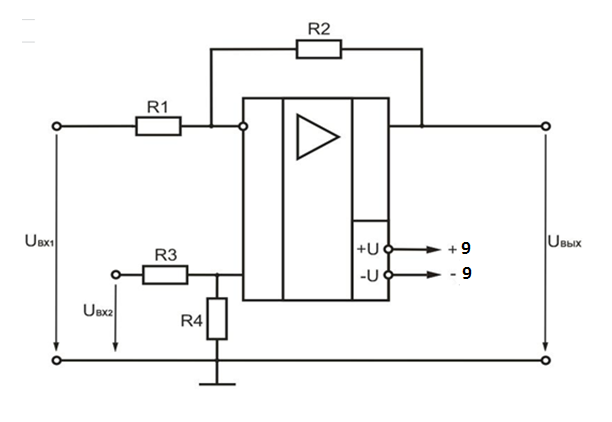

Расчет операционного усилителя, выполняющего вычитание сигналов
(Y4=0.25(X3-X2))
Для того чтобы отнять два значения напряжения друг от друга используем не инвертирующий ОУ.

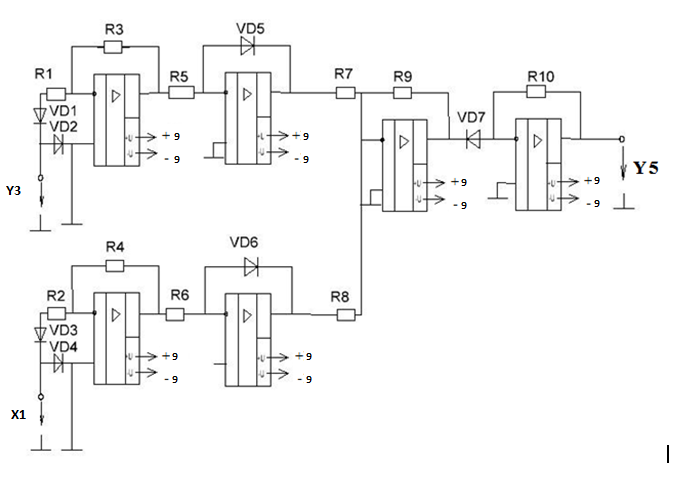

Расчет усилителей, выполняющих перемножение сигналов
(Y5=| Y2|*| X4| )
Выберем диод марки КД102Б(Uпрям=1В, Iпрям=50мА)
Для произведения сигналов сначала пустим их на логарифмические усилители, затем на сумматор, после чего проэкспоненцируем используя экспоненциальный усилитель. На вход первого логарифмического усилителя подводим Y2 а на вход второго Х4.
Для логарифмического усилителя:
,
Для первого логарифмического усилителя:
,
Для второго логарифмического усилителя:
,
Подадим полученные сигналы на сумматор:
При
получаем:
Подадим полученный сигнал на экспоненциальный усилитель. Выходное напряжение усилителя зависит от входного в соответствии с уравнениями:

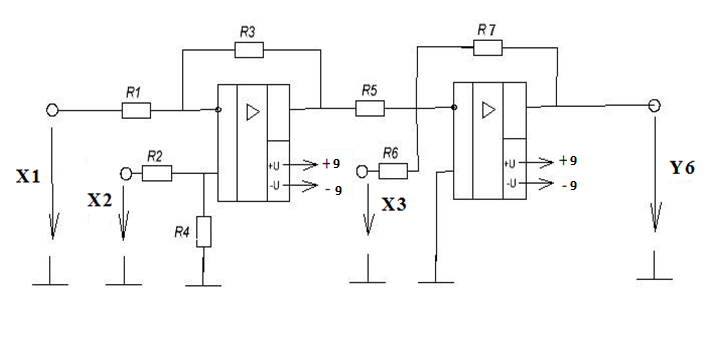

Выполнение Y6=0.3Х2-0.7Х3+Х1
Используем два ОУ. Не инвертирующий операционный усилитель, выполняющий вычитание сигналов, вычитает Х3 с Х1, затем используем сумматор, который суммирует Х3-Х1 с Х2, получаем требуемую операцию.
