Министерство образования Республики Беларусь
Учреждение образования:
«Белорусский государственный технологический университет»
Пояснительная записка
К КУРСОВОЙ РАБОТЕ НА ТЕМУ:
«Разработка электронного устройства»
ВАРИАНТ № 8
Разработал: студент 3 курса, 4 группы,
специальности АТПиЭ,
факультета ХТиТ,
Жигалов В.В.
Принял: Оробей И.О.
Минск 2012
Содержание
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА 1
1 РАЗРАБОТКА СТРУКТУРНОЙ СХЕМЫ 2
2.1 Синтез и расчет транзисторного усилителя 3
2.2 Синтез преобразователей уровня на ОУ 8
2.3 Синтез схемы арифметических преобразователей 9
2.5 Разработка цифровой схемы 17
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 24

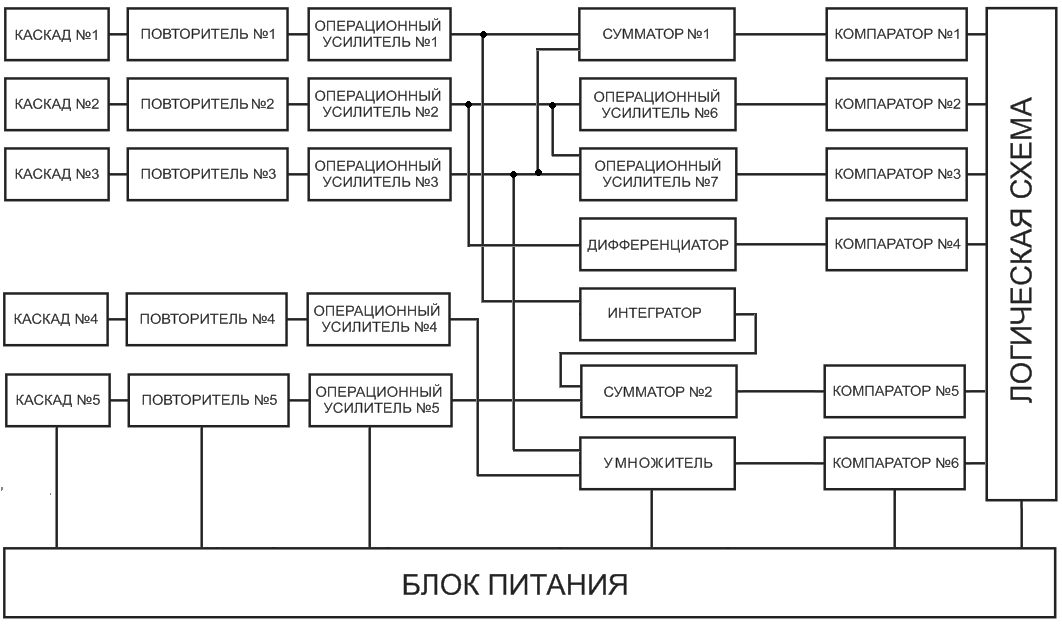

1 Разработка структурной схемы
2.1 Синтез и расчет транзисторного усилителя
Поскольку необходимо усилить сигнал по напряжению, то в качестве схемы нормирующего усилителя выбираем схему с общим эмиттером. Однако схеме присущи следующие недостатки:
1) даже при отсутствии переменного сигнала через нагрузку протекает постоянный ток;
2) схема является температурно-нестабильной, т.к. при увеличении температуры транзистора на 10°, ток коллектора увеличивается в 2 раза, что приводит к дальнейшему увеличению температуры транзистора. В результате транзистор либо сгорает, либо переходит в режим насыщения;
3) в данной схеме большие нелинейные искажения сигнала.

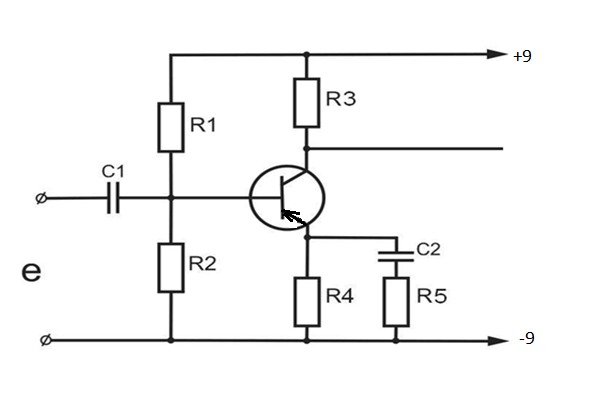

Схема усилителя с ОЭ:
Выбираем из справочника транзистор, например, KT3102Б.
Его параметры:
Проведем расчет по постоянному току (одинаков для всех усилителей).
Выбираем
Проведем расчет усилительного каскада по переменному сигналу (для каждого усилителя свой).
Выходные
напряжения:
Коэффициент усиления по напряжению:
Рассчитаем
конденсаторы
и
:
Конденсатор выбираем из условия (сопротивление конденсатора рассчитывается на частоте среза в 10 раз меньше, чем частота основного сигнала):
,
где
для
первых трёх каналов и
для
четвертого и пятого каналов.
конденсатор выберем из следующего соотношения:
,
где
для
1-3 каналов и
для
4-5 канала.
Рассчитаем конденсаторы каскадов, округлив данные значения по ряду Е24:
Тогда для первых трёх каналов
,
для четвертого-пятого канала
.
Выбор нагрузки.
В качестве нагрузки возьмем буферный повторитель (это ОУ с Ku=1 и очень большим входным сопротивлением).
Выберем операционный усилитель (ОУ). Для этого подойдет КР1408УД1, вот его следующие характеристики:
ОУ общего применения.
