Фундаменты и фундаментные балки.

По способу устройства фундаменты: ▪ сборные, ▪ монолитные.

Под колонны каркаса предусм. от­дельные фундаменты с подколонниками стаканного типа, а стены опи­рают на фундаментные балки.

Сб. фундаменты могут состоять из:

– одного блока (подколонника со стаканом),

– составными (подколонника и опорной фунд. плиты).

Свайные фунд-ты устраивают с ▪ монолитным или ▪ сб. ж.б. ростверком, кот. одновре­м. явл. и подколонником.

Верх фунд-тов располаг. на 15см ниже отм. чи­стого пола, фунд-ты устанавл. на подливку из цем. р-ра толщ. 20мм.

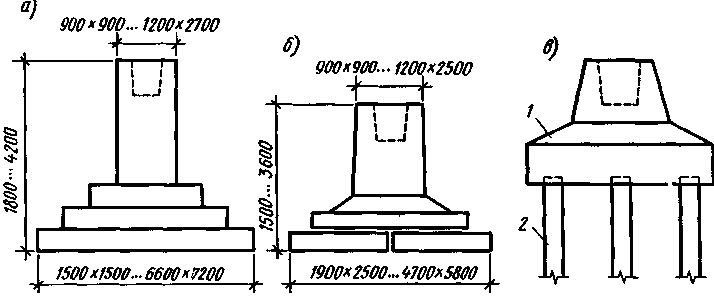

Типы фундаментов промышленных зданий:

а – монолитный, б – сборный составной, в – свайный,

1 – ростверк, 2 – свая.

По фунд. балкам уклад. 1...2 слоя ГИ материа­ла, а для предотвр. деформации балок вследствие возм. пучения грунтов снизу и со сторон предусм. подсыпку из шлака, крупнозерн. песка или кирп. щебня.

Стены каркасных зданий опирают на фунд. балки, уклад. ме­жду подколонниками фунд-тов на спец. ж.б. столбики или на консоли колонн.

Сечение фунд. балок м.б.: • тавровое и • трапециевидное.

Фундаментные балки защищают пол от продувания в случае просадки отмостки.

Балки монтируют т.о., чтобы их верх был на 30мм ни­же уровня пола.

Колонны. Подкрановые и обвязочные балки.

Ж.б. колонны одноэтажных промзданий м.б.: – с консолями – без консолей (отсут­ств. мостовые краны).

По расположе­нию в плане: ко­лонны средних и крайних рядов.

В завис. от попер. сечения колонны: • прямоугольные, • тавро­вого профиля, • двухветвевые.

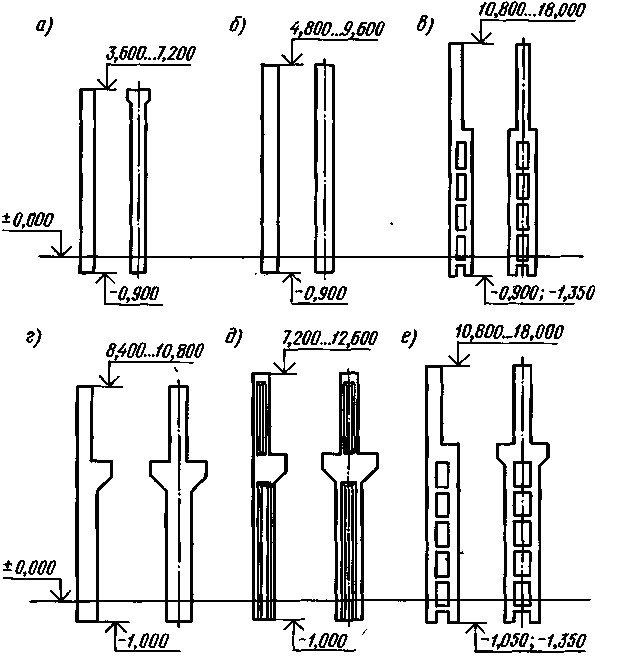

Основные типы ж.б. колонн одноэтажных пром.зданий:

а – прямоуг. сечения для зданий без мостовых кранов при шаге 6м, б – то же, при шаге 12м, в – двухветвевые для зд. без мостовых кранов, г – прямоуг. сечения для зд. с мостовыми кранами, д – то же, двутаврового сеч. е – двухветвевые для зд. с мостовыми кранами,

Жесткость и устойчивость зданий до­стиг. установкой системы верти­кальных и горизонтальных связей. Так, для снижения и перераспределения возни­к. усилий в эл-тах каркаса от темп. и др. воздействий зда­ние разбивают на темп. блоки и в середине каждого блока устр. вертик. связи между колоннами: – крестовые; – портальные.

Подкрановые балки монтируют на консоли колонн, на кот. укладывают рельсы.

Подкра­новые балки м.б.: ▪ ж.б., ▪стальные.

Сечение балок м.б.: - тавровое, - двутавровое.

К колоннам ж.б. подкра­новые балки крепят сваркой закладных деталей и анкерными болтами. Рельсы к балкам присоед. прижимными лапками, кот. располаг. через 750мм.

Если в кач-ве мат-лов для стен прим. кирпич или мелкие блоки, то для их опирания, а также в местах перепада высот смежных пролетов исп. обвязочные ж.б. балки. Их обычно устр. над оконными проемами или лентами осте­кления. Их устанавл. на опорные стальные столики и крепят к колоннам с помощью стальных планок, привар. к закл. эл-там.

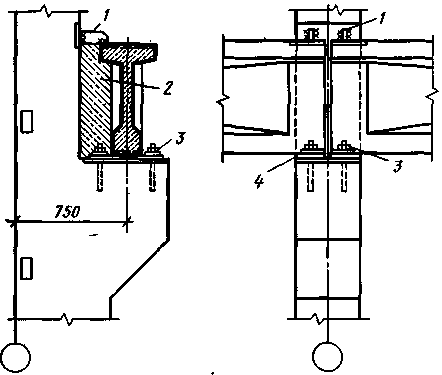

Конструкция крепления ж.б. подкрановой балки:

1–стальная крепежная планка, 2–бетон, уклад. после монтажа и крепл. балок, 3–шайбы, 4–опорный лист, 5–прижимная планка (лапка), 6–болт, 7–упругие прокладки.

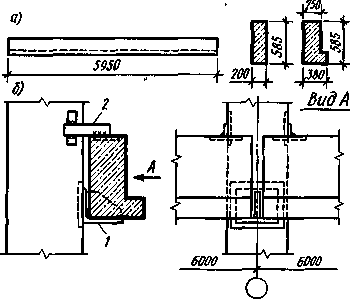

Обвязочные балки:

а–общий вид, б–узел крепл. к колонне, 1–стальной опорный столик, 2–стальная планка
