6. Конструктивные элементы каркасно-панельных зданий серии 1.020-1. Их типы и назначение.
Каркасно-панельная система с несущим ж/б каркасом и наружными стенами из бетонных или не бетонных панелей применяется для строительства зданий высотой от 1 до 30 этажей. Вид общественных зданий определяет ее функциональное назначение. СНиП классифицирует эти здания на 8 групп.
1.учреждения здравоохранения, физ-ры и соц. обеспечения. 2. учреждения просвещения. 3. культура. 4. искусство. 5.организации науки. 6.организации управления. 7. предприятия бытового обслуживания. 8. предприятия торговли и общественного питания.
В особую группу выделены сбербанки, почты, телеграфы, вокзалы, организации по строительству.
Каркас по серии 1.020-1: здание до 25-30 этажей, возможно строить на основе ж/б каркаса; > 30 м стального каркаса в этой серии связевой. В качестве гориз. диафрагм жесткости применяют диски сборных ж/б перекрытий, связевые и пристенковые плиты перекрытий свариваются с помощью закладных деталей с ригелями и между собой, швы между плитами заполняют бетоном, который в шпоночном состоянии обеспечивает совместную работу всех плит перекрытия, образуя сплошной жесткий иск. В качестве вертикальной ДЖ – поперечные и продольные стенки жесткости.
Стык ригеля с колонной шарнирный со скрытой консолью. Серия 1-020 используется в обычных условиях строительства, при снеговой нагрузке 1-4 районов.
Геом. оси колонн, ригелей, диафрагм совмещают с корд. осями, шаг колонн в плоскости рам 3,6; 7,2; 9 м, из плоскости 3,6; 7,2; 9,0; 12,0 м. Высота этажа может составлять 3,3; 3,6; 4,2; 4,5; 6; 7,2 м. Здания могут иметь полы по грунту или с техническим подпольем 2 м, подвалом 2.5; 3.2; 4.2 м. Верхний технический этаж 2.4 м, для основного этажа 3.3; 4.2.
Колонны: - крайние (имеет одну консоль); - средние (2 консоли).
По высоте здания: - безстыковые; - колонны на всю высоту здания; - стыковые (нижние, средние, верхние). По сечению: - 300х300; - 400х400.
Ригели: проектного таврового сечения с полкой по низу. Проектируется по высоте или ширине. Высота: 450, 600 (для пролетов до 7,2 м – 450 мм). Длина 520, 600 мм.
Фундаменты: ленточные – представляют собой неправильную стену-ленту, равномерно загруженную выше лежащими несущими или самонесущими стенами. Их устраивают в крупнопанельных или каменных зданиях. Столбчатые – точечный фундамент в виде опор под несущие и самонесущие стены. Применяется при слабых грунтах и при малых нагрузках от здания; при больших нагрузках, но под колонны каркасных зданий.

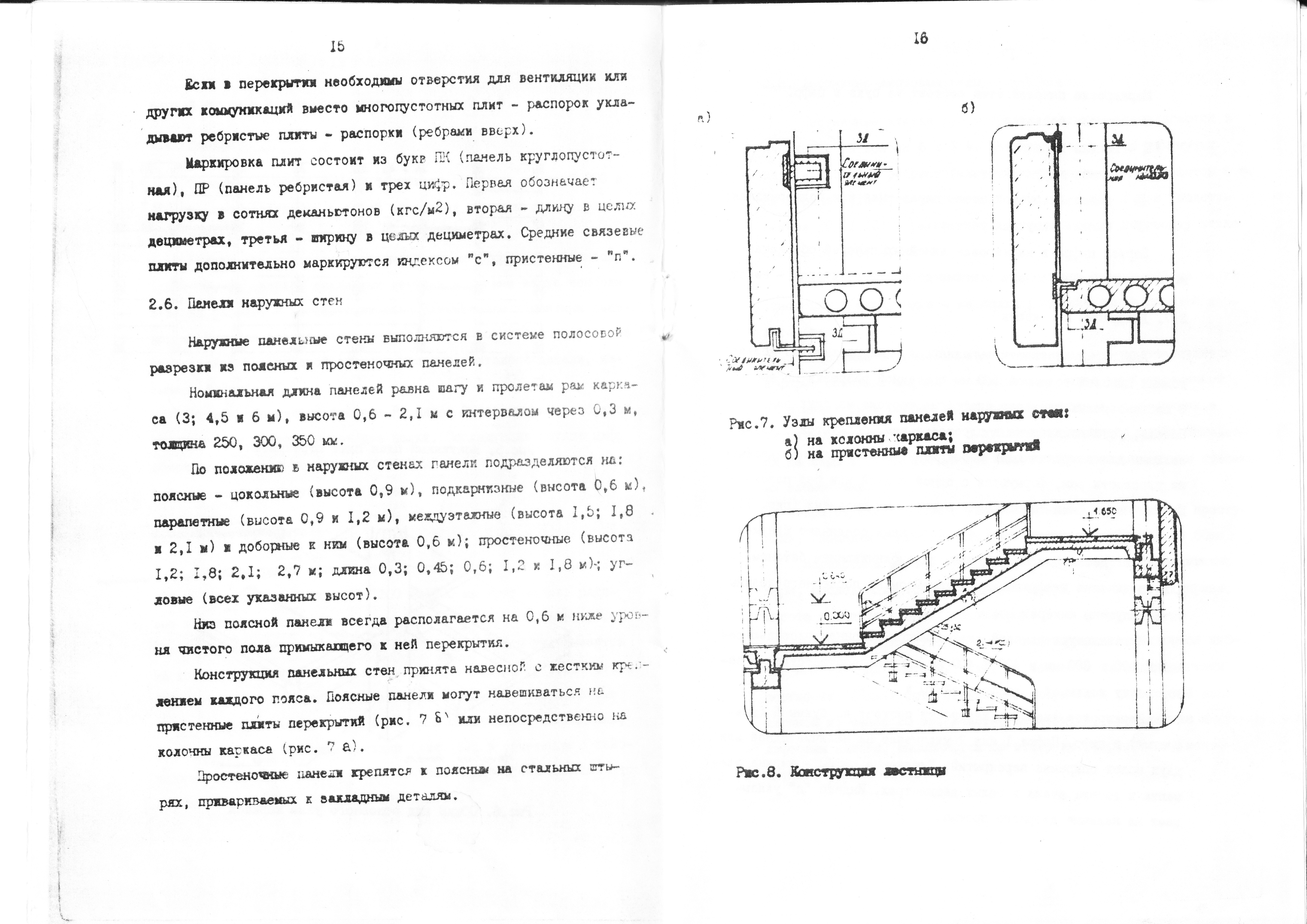

Плиты перекрытия – это гориз. ограждающая конструкция, членящая здание на этажи. Должна обладать большой прочностью и звукоизоляцией, теплоизоляцией. По конструкции: - балочные, - монолитные, - плитные. Балочные по конструкциям: - по ж/б балкам; - по дерев.; - по металлич. По дерев. балкам для совместной работы перекрытия со стенами балки закрепляют с стыках анкерами. Ж/б: - сплошные панели (пустотные); - ребристые.
7. Ж.Б. Каркасы одноэтажных промзданий: фундаменты и фундаментные балки, колонны, обвязочные и подкрановые балки.
Каркас одноэтажных промзданий состоит из: • поперечных рам, образ. колоннами и несущ. констр. покрытия (балки, фермы, арки и др.), • продольных элементов: фундаментных, подкрановых и обвязочных балок, подстропильных конструкций, плит покрытия и перекрытия и связей.
