Разновидности форм крыши.

О дноскатная крыша опирается своей несущей конструкцией на наружные стены, находящиеся на разных уровнях. Односкатные крыши применяются чаще всего при строительстве веранд и террас, хозяйственных построек, складских помещений.

  Двускатная крыша является самой распространённой классической конструкцией. Её еще называют щипцовой. Существуют варианты крыш с висячими стропильными формами или с наклонными стропилами. К многочисленным вариантам данного типа надо отнести крыши с равномерным или неравномерным углом наклона ската или же размером карнизного свеса.

Ш атровая крыша. Все скаты такой крыши, в виде равнобедренных треугольников, сходятся в одной точке. Определяющим элементом в ней является симметричность. Применяется для строений в форме квадрата или равностороннего многоугольника.

  Вальмовая крыша. Она четырехскатная: два ската представляют собой трапеции, а два других, со стороны торцевых стен, - треугольники (они называются вальмами). Разновидностью вальмовой крыши является полувальмовая.



М ногощипцовая крыша. Её устраивают на домах со сложной многоугольной формой плана. Такие крыши имеют большее количество ендов (внутренний угол) и ребер (выступающие углы, которые образуют пересечения скатов кровли), что требует высокой квалификации при выполнении кровельных работ.

  Мансардные крыши. Для увеличения объема жилого чердачного помещения (мансарды), часто выполняются скаты различных уклонов: нижние - более крутые и верхние - более пологие. Данный тип конструкции крыши очень популярен при современном строительстве, т.к. обеспечивается эффективное использование жилой площади мансардного этажа.

Купольные и конические крыши применяются для перекрытия зданий кругового очертания в плане.

5. Полы и их конструктивные решения

Полы устраивают: - по перекрытиям или - по грунту (для первых этажей бесподвальных зданий и подва­лов).

Покры­тие (или чистый пол) – верхний слой пола, который непо­средственно подвергается эксплуата­ционным воздействиям.

Материал пола укладывают на спе­циально подготовленную поверхность, которую называют подстилающим слоем (или подготовкой) под полы.

Прослойка – промежуточ­ный соединительный слой между по­крытием и стяжкой.

Стяжка – слой, слу­жащий для выравнивания поверхности подстилающего слоя, а также для прида­ния покрытию требуемого уклона. Для устр-ва стяжки прим. бетон, цементно-песчаный р-р, асфальт, гип­собетон.

В полах по перекрытию основанием является несущая часть пере­крытия, а подстилающий слой отсут­ствует.

Дополнит. в констр-ию пола м.б. вкл. слой звукоизоляции, а также термо- и ГИ-ый слой.

По способу устройства полы: • монолитные, • из штучных и ру­лонных мат-лов

Монолитные (бесшовные) по­лы.

Цементные полы устраивают из це­м. р-ра слоем 20мм по бетонному основанию, прим. в основном в не­жилых помещениях, т.к. пылят, те­плопроводны и недекоративны.

Террацевые полы устр. в обществ. зданиях, явл. двухслойными – нижний слой толщиной не менее 15мм выполн. из цем. р-ра по бет. основанию, а верхний – из цем. р-ра с мраморной крошкой, по­сле пол шлифуют спе­ц. машинами.

Асфальтовые полы вып. в виде монолитного слоя литого асфальта тол­щ. 20...25мм по бет. или уплотн. щебеночной подготовке тол­щ. 100...120мм

Ксилолитовые полы покрытие из смеси каустического магнезита, водного р-ра хлористого магния и мелких древесных опилок. Их изгот. по бет. подготовке или ж.б. плитам в 2слоя толщ. 20мм, устр. в сухих нежилых помещениях.

Мастичные (наливные) полы устр. из синт. мат-лов. Мел­кий песок с добавлением поливинилацетатной эмульсии, кот. явл. вяжу­щим вещ-вом, образ. высокопрочное и эластичное покрытие пола. Мастичное покры­тие толщ. 2...3мм устр. по шлакобетонной, цем. или ксил. стяжке или по ДВП или ДСП.

Глинобитные полы делают по уплот­н. грунту из смеси увлажн. глины с песком и щебнем, толщ. 120...150мм.

Полы из рулонных и штуч­ных материалов.

Плиточные полы, для устр-ва использ. керам. плитки, их уклад. по бет. основанию на цем. стяжку толщ. 10...20мм, прим. в сануз­лах, вестибюлях, на лестн. площад­ках и др. Прим. также полы из полимерных плиток, на основе полихлор­винила, фенолита и отходов резины, уклад. по бет., асф./бет. и ксил. ос­нованию или по ДСП или ДВП и приклеи­вают спец. мастиками.

Дощатые полы устр. из шпунто­ванных досок толщ. 29мм, приби­в. к лагам. Лаги опирают на балки или ребра перекрытий с обязат. прокладкой упругих звукоизоляц. прокладок, а при устр-ве полов 1этажа по грунту – на кирпичные столбики сечением 250х250мм, распо­лаг. на расст.800...1000мм. М.б. и 2-х сл. дощатые полы, сост. из черного пола в виде диагонально располож. настила из нестроганых досок и чистого пола из строганых шпунтов. досок толщ. 29мм.

Паркетные полы устр. из прямоуг. дощечек (клепок), изгот. на заводах, настилают по бет. или дощ. основанию. Между парке­том и дерев. основанием проклад.тонкий картон или 2слоя тол­стой бумаги. Также паркетные полы, устр. из изгот. на заводе паркетных досок и щитов. В бет. основание уклад. де­рев. рейки и паркетные клепки на­клеив. на них водостойким синт. клеем на фенолформальдегидной, мелановой или резорциновой основе.

Полы из рулонных материалов устр. из синт. мат-лов: ПВХ-го линолеума (на тканевой основе, безосновный, одно- и много­сл.); полиэфирного (глифталевого) линолеума (на тканевой основе); коллоксилинового (безосновного); резинового линолеума – релина (2-х сл. мат-ла); рулонных мат-лов на пори­стой или войлочной основе.

Линолеумные покрытия устр. по основаниям из досок, твердых ДВП и ДСП или по цем. стяжкам. Приклеи­вают линолеум к основ. спе­ц. клеем на основе синт., казеиновых или битумн. смол.

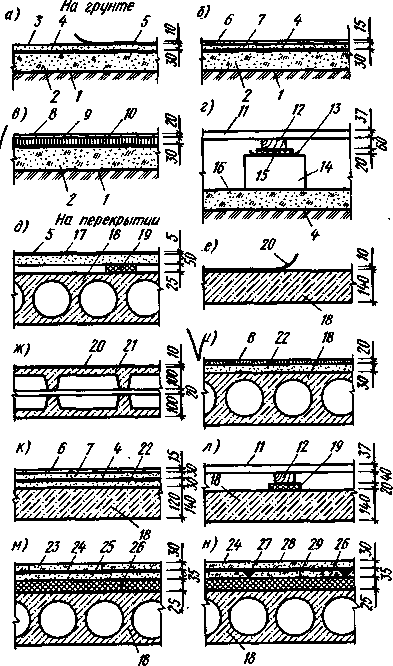

а — из линолеума, б, к — из керамических (метлахских) плиток, в, и — паркетные, г, л — дощатые, д — из линолеума по гипсобетонной плите, е, ж — из тапифлекса, м, н — из древесностружечных плит, 1 утрамбованный грунт, 2 — бетонная подготовка, 3 — стяжка из цементного раствора, 4 — слой рубероида или толя на мастике, 5 — линолеум, 6 — керами­ческие плитки, 7 — цементный раствор, 8 — паркет, 9 — асфальт, 10 — смазка горячим битумом, 11 — до­щатый пол, 12 — лага, 13 — два слоя толя, 14 — кир­пичный столбик, 15 — антисептированная прокладка, 16 — известково-щебеночная подготовка, 17 — гипсо-бетонная плита, 18 — панель перекрытия, 19 — звукоизоляционная прокладка, 20 — тапифлекс, 21 — раздельное перекрытие из вибропрокатных пане­лей, 22 — шлакобетон, 23 — древесноволокнистая пли­та, 24 — клеящая мастика, 25 — монолитная стяжка, 26 — звукоизоляционный слой, 27 — гипсовый раст­вор, 28 — древесностружечная плита, 29 — сборная стяжка
