1. Общие указания и содержание задания на выполнение работы

Цель работы: научиться выполнять обработку результатов нивелирования поверхности по квадратам, построение топографического плана участка местности и составление проекта вертикальной планировки участка под горизонтальную площадку.

Литература:

Гриднев С.П. Практикум по геодезии: / Под ред. Г.Г. Поклада. – М.: Академический Проект; Трикста, 2011. – с. 159-171.

Принадлежности: микрокалькулятор, циркуль-измеритель и масштабная линейка, линейная палетка, чертежные принадлежности.

Содержание задания:

Для составления проекта вертикальной планировки участка размещения строящегося промышленного сооружения выполнено техническое нивелирование поверхности по квадратам. Площадь участка 160x160 м, стороны квадрата - 40 м. В качестве исходного пункта принят репер Рп7, являющийся вершиной одного из квадратов. Нивелирование выполнялось нивелиром 2Н-10КЛ с использованием двухсторонних реек РН-3 способом из середины. Отсчёты на связующих точках снимались по двум сторонам реек (чёрной и красной), а на промежуточных – только по черной стороне.

Варианты индивидуальных заданий приведены в приложении 1.

Результаты нивелирования представлены в журнале-схеме (рисунок 1). Приведённые в журнале-схеме отсчёты по рейкам являются общими для всех вариантов, кроме тех данных, что указаны в индивидуальном задании.

В соответствии с вариантом индивидуального задания задаются следующие данные:

• дирекционный угол стороны 1-5 сетки квадратов _исх ;

• отметка исходного репера Рп7;

• отсчеты по черной и красной сторонам передней рейки (станция 2) и задней рейки (станция 3) на точке 5д;

• отсчеты по черным сторонам реек на промежуточных точках 1а, 5г и 4д.

Последовательность выполнения задания:

1.Обработка журнала нивелирования участка по квадратам.

2. Построение топографического плана участка местности в масштабе 1:1000 при высоте сечения рельефа h = 0,25 м.

3. Составление проекта вертикальной планировки участка под горизонтальную площадку.

Приступая к выполнению расчетно-графической работы, студент должен уяснить порядок работ при площадном нивелировании, обработке результатов измерений, построении топографического плана местности по отметкам точек и составлении проекта вертикальной планировки с картограммой земляных работ.

Результаты выполнения работы представляются в виде отчета, включающего краткую пояснительную записку, журнал-схему нивелирования по квадратам, таблицы с результатами расчётов и чертежи.

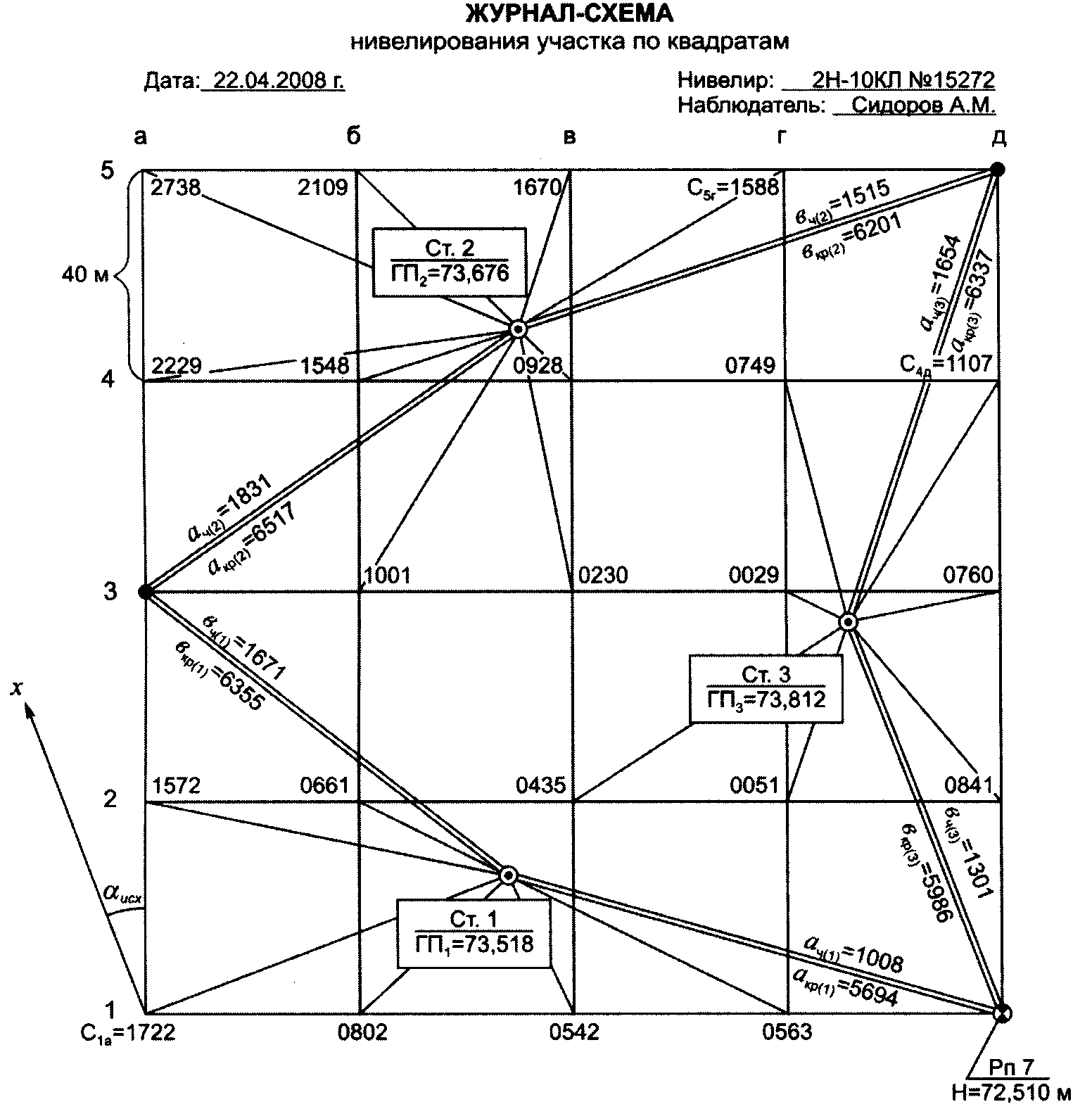

Рисунок 1 – Журнал-схема нивелирования по квадратам
