Вариант IV

Выберите правильный вариант ответа

1. Точка А, принадлежащая фронтальной плоскости проекций, имеет координату равную нулю:

А) Ха.

Б) Ya.

В) Za.

2. Какая конструкторская документация имеет спецификацию?

А) Чертеж детали.

Б) Сборочный чертеж.

В) Схема.

3. Технический рисунок детали - это ее:

А) Прямоугольная проекция.

Б) Аксонометрическая проекция.

В) Аксонометрическая проекция, выполненная от руки.

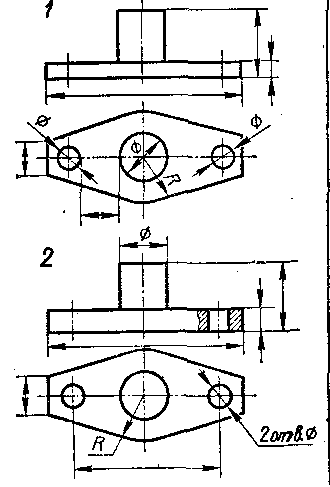

4. Сколько цилиндрических поверхностей входит в состав данной детали?

А) Одна.

Б) Две.

В) Три.

Г) Четыре.

5. Какой цифрой обозначена фаска?

6. Как называется элемент детали, обозначенный на чертеже цифрой 2?

А) Фаска.

Б) Галтель.

В) Проточка.

7. Какой цифрой обозначена галтель?

8. Когда надо производить обмер детали – до нанесения размерных линий на эскизе или после?

А) До.

Б) После.

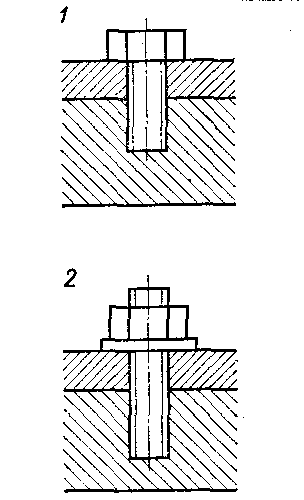

9. Какое из изображений болтового соединения рекомендуется применять на сборочных чертежах?

10. Какое изображение винтового соединения рекомендуется применять на сборочных чертежах?

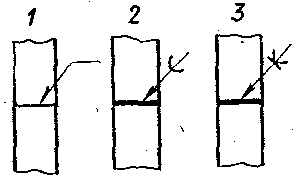

11. На каком примере изображено сварное соединение стыковое?

12. На каком примере изображено соединение внахлестку?

13. Какой вид соединения изображен на чертеже 4?

А) Стыковое.

Б) Внахлестку.

В) Угловое.

Г) Тавровое.

14. Какой вид резьбы применяется в изображенном резьбовом соединении?

А) Ходовая.

Б) Крепежная.

15. Какое резьбовое соединение изображено на чертеже 1?

А) Шпилечное.

Б) Винтовое.

16. Сколько крепежных деталей входит в соединение 2?

А) Одна.

Б) Две.

В) Три.

Г) Четыре.

17. К какому виду разъемных соединений относится изображение 1?

А) Шлицевое.

Б) Шпоночное.

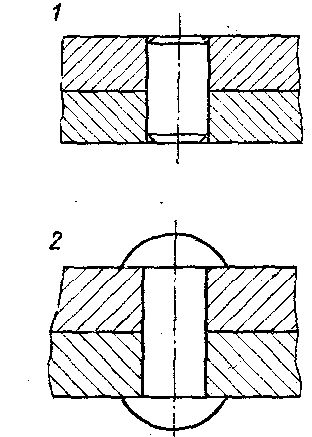

18. Какое соединение изображено на рисунке 2?

А) Сварное.

Б) Клееное.

В) Паяное.

19. Какое из изображенных соединений относится к неразъемным?

А) 1.

Б) 2.

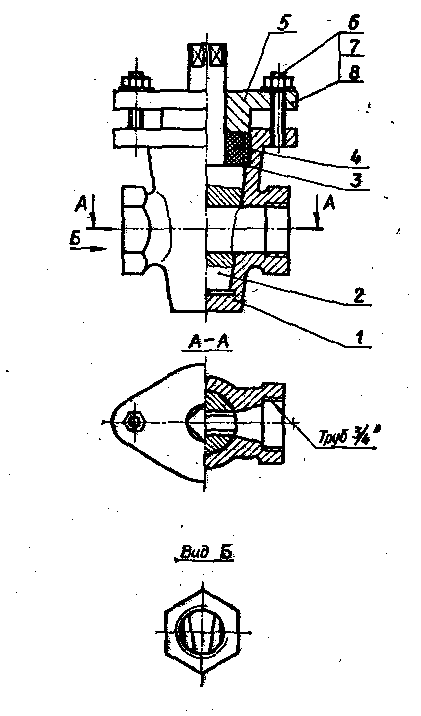

20. Как называется изображение Вид Б?

А) Вид слева.

Б) Местный вид.

В) Дополнительный вид.
