Пояснительная записка

Настоящие тестовые материалы (ТМ) предназначены для проверки знаний студентов, обучающихся по специальности 190604 Техническое обслуживание и ремонт автомобильного транспорта. ТМ содержат вопросы в объеме изученных цикла ОПД дисциплин Инженерная графика.

ТМ составлены в соответствии с требованиями ГОС по специальности среднего профессионального образования 190604 Техническое обслуживание и ремонт автомобильного транспорта. ТМ состоят из четырех вариантов, уравновешенных между собой по сложности. Каждый вариант включает:

• 20 вопросов в объеме изученного материала по ОПД.01 Инженерная графика.

Каждый тестовый вопрос содержит четыре варианта ответов, один из которых является правильным. Правильные ответы по каждому из вопросов представлены в «Эталонах ответов», прилагаемому к настоящим ТМ.

Процедура проверки знаний предполагает следующее:

1. Каждый студент получает вариант тестовых заданий один из четырех вариантов.

2. Студент самостоятельно выбирает правильный (на его взгляд) ответ тестового вопроса, отмечает его.

3. Время, отведенное на выполнение тестового задания, составляет 45 минут, не считая времени на инструктирование студентов.

4. Критерии оценок: оценка результатов контроля осуществляется отдельно по каждой дисциплине:

18-20 правильных ответов - 5 баллов (отлично),

15-17 правильных ответов - 4 балла (хорошо),

12-14 правильных ответов - 3 балла (удовлетворительно),

0 - 10 правильных ответов - 2 балла (неудовлетворительно).

Вариант I

Выберите правильный вариант ответа

1. Какой буквой на схеме основных видов обозначена плоскость, на которой располагается вид спереди? 1) А. 2) Б. 3) В. 4) Г. 5) Д. 6) Е.
2. Какой буквой обозначена плоскость, на которой расположен вид слева? 1) А. 2) Б. 3) В. 4) Г. 5) Д. 6) Е.

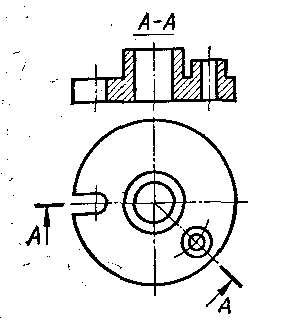

3. Как называется разрез А-А, выполненный на чертеже? А) Наклонный. Б) Ломаный. В) Ступенчатый. Г) Местный.
4. На каком чертеже разрез выполнен согласно стандарту?
5. Надо ли обозначать секущую плоскость, если она совпадает с плоскостью симметрии детали? А) 1) Надо. Б) 2) Не надо.
6. Масштаб не соответствует ГОСТу: А) 1:1. Б) 1:3. В) 1:4.
7. Чему равна высота прописной буквы 7-ого шрифта: А) h=10 мм. Б) h=7 мм. В) h=5 мм.
8. Как называется проецирование, когда все проецирующие линии перпендикулярны плоскостям проекции: А) Параллельными. Б) Прямоугольными. В) Центральными.
9. Если точка А принадлежит П1- горизонтальной плоскости проекций, то какая ее координата равна 0: А) Xa. Б) Ya. В) Za.
10. Как называется разрез, выполненный на чертеже? А) Ломаный. Б) Ступенчатый.
11. Как называется вид, обозначенный на чертеже цифрой 2? А) Дополнительный. Б) Местный. В) Основной.
12. Какой цифрой обозначен на чертеже местный вид?
13. Какой угол составляет между собой ось х' и y' в прямоугольной изометрической проекции: А) 30o. Б) 90o. В) 120o.
14. На каком чертеже детали разрез выполнен правильно?
15. Какую форму имеет отверстие детали? А) Цилиндрическую. Б) Призматическую.
16. Какое из сечений А-А выполнено правильно?
17. Как называется сечение А-А?
18. На каком рисунке изображено сечение А-А?
19. Как называется сечение 1? А) Вынесенное. Б) Наложенное.
20. Как называется изображение, обозначенное на чертеже цифрой 1? А) Разрез. Б) Сечение.
