Железобетонные работы
Методические указания и задание для курсового и дипломного проектирования специальности 060800 – «Экономика и управление на предприятии (по отраслям)»
Великий Новгород
2011
Печатается по решению
РИС НовГУ
УДК 69.05
Железобетонные работы: Метод. указ. / Сост. И.А.Заселяев; НовГУ, В.Новгород, 2011. - 12 с.
Методические указания содержат пояснения и необходимые данные для учебного проектирования производства железобетонных работ. Предназначены для студентов экономических и строительных специальностей.
ВВЕДЕНИЕ
Курсовая работа предусматривает выполнение учебного проекта производства монолитных железобетонных работ в соответствии с заданием на проектирование.
Курсовая работа состоит из расчетно-пояснительной и графической частей. Графическая часть выполняется на листе формата А1 или А2. Пояснительная записка должна содержать расчетно-пояснительную часть в соответствии с нижеследующими указаниями и оформляется по существующим правилам.
Задание на проектирование
Спроектировать технологический процесс изготовления столбчатых фундаментов из монолитного железобетона в соответствии с данными варианта задания (шифра).

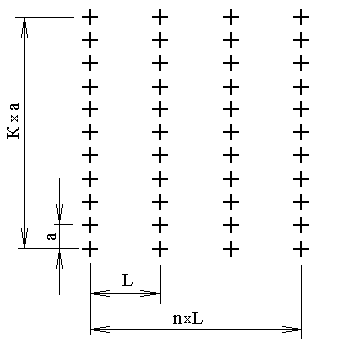

План фундаментов
ВИД И РАЗМЕРЫ фундаментА
ТАБЛИЦА ДАННЫХ К РИСУНКАМ
Таблица 1
Предпосл. цифра шифра |
hст, м |
Cст, м |
bст, м |
Последняя цифра шифра |
L, м |
n |
a, м |
К |
1 |
1,6 |
2,4 |
1,5 |
1 |
12 |
2 |
6 |
8 |
2 |
1,7 |
2,3 |
1,6 |
2 |
15 |
3 |
12 |
9 |
3 |
1,8 |
2,2 |
1,7 |
3 |
18 |
4 |
6 |
10 |
4 |
1,9 |
2,1 |
1,8 |
4 |
24 |
2 |
12 |
11 |
5 |
2,0 |
2,0 |
1,9 |
5 |
9 |
3 |
6 |
12 |
6 |
2,1 |
1,9 |
2,0 |
6 |
12 |
4 |
12 |
8 |
7 |
2,2 |
1,8 |
2,1 |
7 |
6 |
2 |
6 |
9 |
8 |
2,3 |
1,7 |
2,2 |
8 |
21 |
3 |
6 |
10 |
9 |
2,4 |
1,6 |
2,3 |
9 |
24 |
4 |
6 |
11 |
0 |
2,5 |
1,5 |
2,4 |
0 |
18 |
3 |
12 |
12 |
