4. Определение содержания в песке органических примесей

Приборы: весы технические, мерный стеклянный цилиндр (250 см³).

Материалы: песок, 3%-ный раствор едкого натра; эталон, приготовленный из 2% - ного раствора танина и 1%-ном растворе этилового спирта.

Из средней пробы песка естественной влажности берут навеску около 250 г. Наполняют песком мерный цилиндр вместимостью 250 мл до уровня 130 мл и заливают 3-х % едкого натра до уровня 200 мл. Содержание цилиндра тщательно перемешивают и оставляют в покое на 24 часа. После этого устанавливают цвет жидкости над песком, сравнивая его с цветом эталона. Цвет эталона - светложёлтый. Окраска раствора светлее эталона свидетельствует о допустимом содержании примесей. При окраске жидкости над песком темнее цвета эталона необходимо специальное исследование для установления пригодности песка для бетонов.

5.1.4. Определение зернового состава и модуля крупности песка

Зерновой состав определяют путем рассева песка на стандартном наборе сит.

Приборы: весы, набор сит и сита с круглыми отверстиями диаметрами 10; 5 и 2,5 мм, шкаф сушильный.

Материалы: песок.

Аналитическую пробу песка массой не менее 2000 г высушивают до постоянной массы. Высушенную до постоянной массы пробу песка просеивают через сита с круглыми отверстиями диаметрами 10 и 5 мм.

Остатки на ситах взвешивают и вычисляют содержание в песке фракций гравия с размером зерен от 5 до 10 мм Гр₅ и св. 10 мм Гр₁₀ в процентах по массе по формулам:

где М₁₀ — остаток на сите с круглыми отверстиями диаметром 10 мм, г;

М₅ — остаток на сите с круглыми отверстиями диаметром 5 мм, г;

М — масса пробы, г.

Из части пробы песка, прошедшего через сито с отверстиями диаметром 5 мм, отбирают навеску массой не менее 1000 г для определения зернового состава песка.

Подготовленную навеску песка просеивают через набор сит с круглыми отверстиями диаметром 2,5 мм и с сетками № 1,25; 063; 0315 и 016.

Просеивание производят механическим или ручным способами. Продолжительность просеивания должна быть такой, чтобы при контрольном интенсивном ручном встряхивании каждого сита в течение 1 мин через него проходило не более 0,1 % общей массы просеиваемой навески. При механическом просеивании его продолжительность для применяемого прибора устанавливают опытным путем.

При ручном просеивании допускается определять окончание просеивания, интенсивно встряхивая каждое сито над листом бумаги. Просеивание считают законченным, если при этом практически не наблюдается падения зерен песка.

По результатам просеивания вычисляют:

- частный остаток на каждом сите (а_i) в процентах по формуле

где т_i — масса остатка на данном сите, г;

т — масса просеиваемой навески, г;

- полный остаток на каждом сите (А_i ) в процентах по формуле

где a_2,5, a_1,25, a_i — частные остатки на соответствующих ситах;

- модуль крупности песка (М_к) без зерен размером крупнее 5 мм по формуле

где А_2,5, А_1,25, А₀₆₃, А₀₃₁₅, А₀₁₆ — полные остатки на сите с круглыми отверстиями диаметром 2,5 мм и на ситах с сетками № 1,25; 063; 0315, 016, %.

Результат определения зернового состава песка оформляют в соответствии с табл. 5.2 или изображают графически в виде кривой просеивания в соответствии с рис. 5.2.

Таблица 5.2

Результат определения зернового состава песка

	Остатки, % по массе, на ситах					Проход через сито с сеткой № 016(014), % по массе
Наименование остатка	2,5	1,25	0,63	0,315	0,16(0,14)
Частный	а2,5	а1,25	а063	а0315	а016(014)	<а016(014)
Полный	А2,5	А1,25	А063	А0315	А016(014)	

По ГОСТ 8736-77 песок по модулю крупности разделяют на группы, приведенные в табл. 5.3.

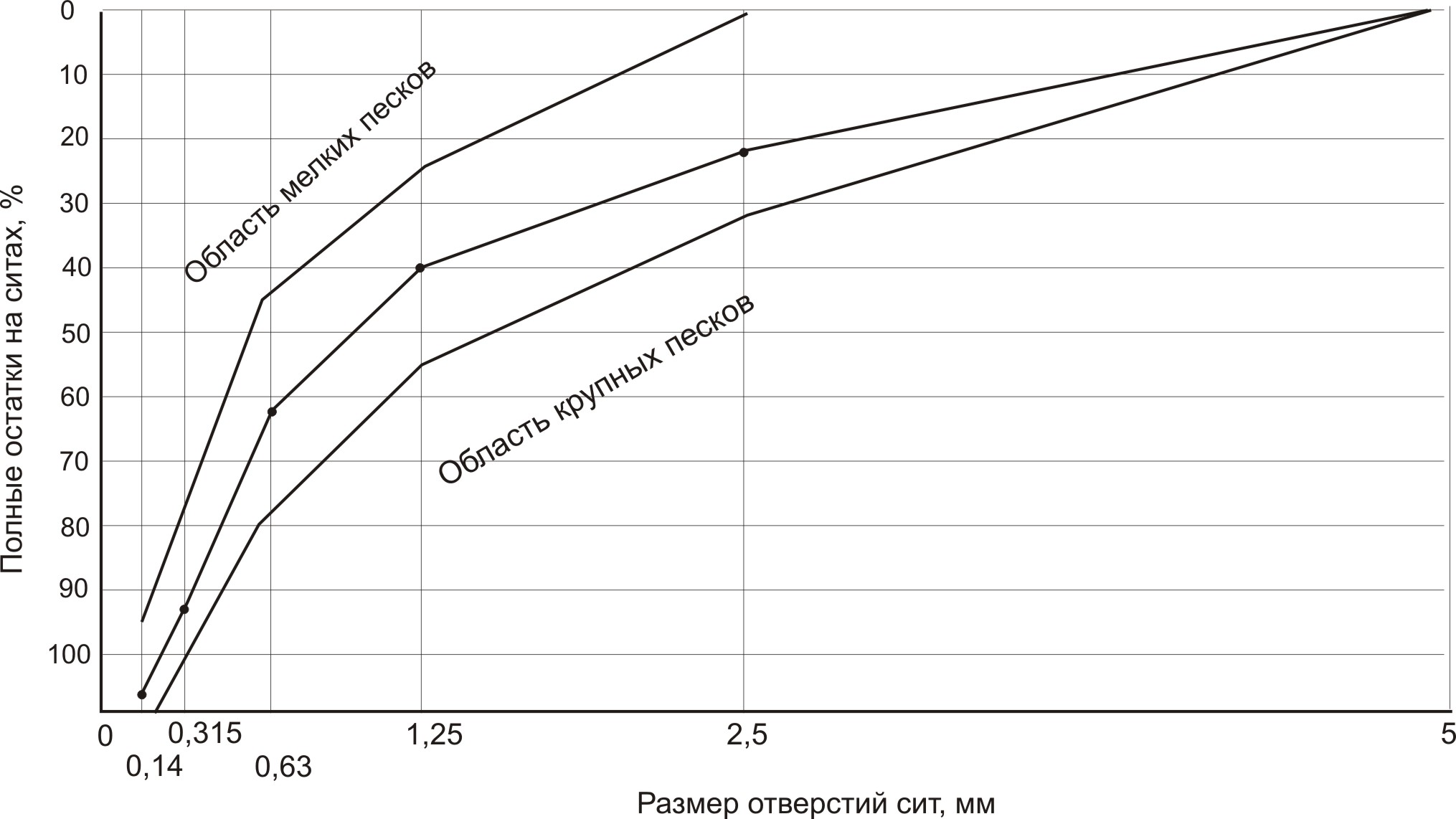

Рис. 5.2. График зернового состава песка

Таблица 5.3

Классификация песков по крупности

Группа песков	Полный остаток на сите с сеткой 063, %	Модуль крупности
Крупный Средний Мелкий Очень мелкий	Более 50 30-50 10-30 Менее10	Более 2,5 2,5-2,0 2,0-1,5 1,5-1,0

Вопросы для самоподготовки

1. Что представляет собой песок?

2. Технические требования к песку для тяжелого бетона.

3. Влияние зернового состава песка на расход вяжущего в бетонах.

4. Влияние органических, глинистых и пылевидных примесей в песке на свойства бетонной смеси и бетона.

5. Влияние влажности песка на его плотность.

6. Как определяют степень загрязненности песка глинистыми и пылевидными частицами?

7. Как вычисляют модуль крупности песка?
