6.Модульный подход к построению ву. Преимущества и недостатки модульного построения систем. Конструктивный и функциональный подход к декомпозиции системы.
Модульный подход - разработка некоторого набора модулей, из которых могут собираться готовые ВУ. Проектирование системы сводится при этом к решению задач компоновки - перебору и сравнению различных вариантов реализации системы и имеющихся модулей.
Модульный подход порождает две задачи:
1) разрешения и освоение производства модулей (решается на уровне специализированных фирм).
2) разрешение специализированных систем, адаптированных под требования пользователя. Может реализоваться на уровнях: производителя, фирм-поставщиков, пользователя.
Преимущества:1.Удешевление стоимости производства.2. Отказоустойчивость, надёжность.3. Удешевл-е и ускорение ремонта (понятие Типовой элемент замены)4. Возможность расшир-я функцион-ти ВУ за счёт допол-х модулей. 5. Масштабируемость, гибкость.6. Функциональная специализация модулей
Недостатки:1.Сравнительно невысокая скорость передачи д-х через интерфейсы модулей.2.Необходимость стандартизации интерфейсов модулей.3.Высокий уровень конкуренции на рынке.
Конструктивный подход:
Конструктивный подход к разбиению применяется в основном для сложных систем. Необходимо разделить систему таким образом, чтобы для построения системы требовалось минимальное число различных модулей.
Функциональный подход:
Система представляется в виде конструктора: из набора модулей можно построить систему, характеристики которой будут зависеть от выбранных модулей. Набор функций каждого модуля влияет на все характеристики системы.
1) выделенный модуль должен выполнять одну или несколько функций, которые существенно влияют на общий характер системы и которые нельзя полностью исключить из общего состава комплекса.
2) выделенный модуль выполняет одну или несколько функций, которые можно включать или исключать из числа функций комплекса по усмотрению.
3) модули должны иметь простые конструктивные электрические интерфейсы с взаимодействующими устройствами (желательно стандартные).
4) при подключении или исключении выделенного модуля не должно требоваться аппаратной части и программной составляющей.
8.Определение конфигурации и номенклатуры модулей при производстве эвм.
П
ри
производстве модулей с одной стороны
необходимо, чтобы номенклатура
(разнообразие модулей) было меньше, а
с другой стороны необходимо, чтобы
модули удовлетворяли потребностям
пользователей. Если все модули делать
одинаковыми, то рынок сбыта значительно
сужается. Если номенклатура выпускаемых
модулей широкая, то производство
становится нерентабельным.

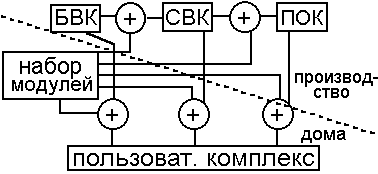

Конфигурация и набор производимых модулей зависит от метода деления системы на модули:
а) Неделимая система – не всегда возможно разработать и не удовлетворяет требованиям рынка.
б) Конструктивный подход к разбиению применяется в основном для сложных систем. Необходимо разделить систему таким образом, чтобы для построения системы требовалось минимальное число различных модулей. Наилучшее решение – возможность построить любую систему на малом разнообразии модулей. Пример: типовые элементы замены (ТЭЗ) – применялись во многих системах, порядка десяти различных плат; наборы микросхем.
в) Функциональный подход применяется в основном для малых систем. Система представляется в виде конструктора: из набора модулей можно построить систему, характеристики которой будут зависеть от выбранных модулей. Набор функций каждого модуля влияет на все характеристики системы.
г) Попытка сделать модули, покрывающие часть характеристик системы. Для улучшения характеристик системы требуется установка нескольких одинаковых модулей.
Все эти методы применяются при производстве модулей вычислительной техники для заранее неизвестного потребителя.
