2. Принципові схеми систем вентиляції

Найпростішою системою природної вентиляції у тваринницькому приміщенні є шахтна вентиляція (рис. 79). Така система вентиляції може забезпечити гігієнічний стан повітря в приміщенні в зимовий час при температурі зовнішнього повітря до -10 °С.

Рис. 79. Схема шахтної вентиляції приміщень:

1 і 2- підвіконний і надвіконний припливні отвори; 3 - піддон; 4 - утеплена шахта; 5 - дросель-клапан; 6 - регульований направляючий клапан

Досконаліша вентиляція з механічним спонуканням (рис. 80). Зовнішнє повітря через забірну решітку 1, припливну шахту 2 і клапан З направляється у фільтри 4, де очищається від механічних домішок. Потім повітря надходить у калорифер 5, де нагрівапься до заданої температури, і вентилятором 6 нагнітається в приміщення через повітропроводи 7 і 8 і ґрати 9. Забруднене повітря через решітку 13 і повітропровід 12 забирається вентилятором 10 і через витяжну шахту 11 видаляється в атмосферу. Примусова вентиляція дорожче природної, але вона забезпечує інтенсивніший повітрообмін у приміщеннях.

Рис. 80. Примусова схема вентиляції:

1 - повітро забірна решітка; 2 - припливна шахта; 3 - угеплений клапан;4 - фільтри; 5 - калорифер; 6 - відцентровий вентилятор; 7,8- магістральні повітропроводи; 9 - ириточні решітки; 10 - втяжний вентилятор; 11 - витяжна шахта; 12 - витяжний повітропровід; 13 - витяжні решітки.

У випадку використання механічних систем можлива як припливна, так і витяжна вентиляція. При цьому прагнуть, щоб повітря надходило рівномірно в зону розміщення тварин. Найбільший інтерес представляють системи, які працюють цілорічно або в теплий період.

На рис. 81 наведено схеми літньої вентиляції тваринницьких приміщень. У схемах, поданих на рис. 81, а, г використана витяжна система, у схемах на рис. 81, б, в - припливна система. Розташовувати вентилятори можна на даху (рис. 81, в, г) і в стінах (рис. 81, а, б).

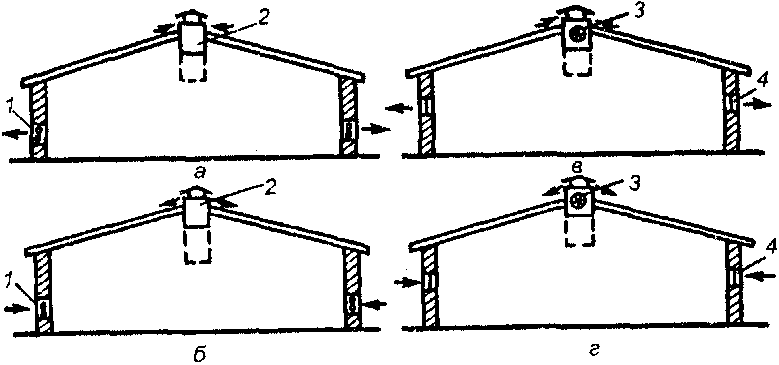

Рис. 81. Основні типи літньої вентиляції тваринницьких приміщень:

а - витяжна з настінними вентиляторами; б - припливна з настінними вентиляторами; в - припливна з даховими вентиляторами; г - витяжна з даховими вентиляторами: 1 - настінний вентилятор; 2 - шахта; 3 - даховий вентилятор; 4 – віконний пройом

Схему припливної вентиляції з надлишковим тиском і розташуванням вентиляторів на даху подано на рис. 82 для теплою (82, а) і холодного (82, 6) періодів року. З приведених рисунків видно, що рух повітря не охоплює все приміщення. При цьому виникають вихрові зони.

Рис. 82. Вентиляція тваринницьких приміщень по схемі ї надлишковим тиском і вентиляторами, розміщеними на даху:а - теплий період року; б - холодний період року; І - віконні отвори; 2 - витяжні шахти; 3 - припливні шахти

Течію повітряних потоків при витяжній вентиляції з настінними вентиляторами подано на рис. 83.

У холодний період передбачають включення опалювально- вентиляційних агрегатів, подачу теплого повітря через припливні повітропроводи і витяжку через шахти.

Рис. 83. Витяжна вентиляція з настінними вентиляторами:1 - настінні вентилятори; 2 - припливні шахти

Система вентиляції птахофабрик і птахоферм повинна забезпечувати подачу свіжого повітря безпосередньо в зону утримання птиці, видалення шкідпивостей, які виділяються в приміщенні, у підтримання потрібних значень температури, вологості, швидкості руху повітря незалежно від періоду року і метеорологічних умов.

У промисловому птахівництві у зв'язку із широким впро­вадженням кліткового утримання птиці різних вікових груп у великих птахівницьких підприємствах поширені механічні і комбіновані системи вентиляції. Найчастіше в птахівницьких приміщеннях іастосовуюгь системи повітряного опалення, сполучені з припливною нентиляцією (СОВ), що буває як централізованою, так і автономною
