Создание диаграммы декомпозиции
Шаг 1: Декомпозиция модели
Щелкнуть на контекстное действие.
Щелкнуть на кнопку декомпозиции на панели инструментов. Появится диалоговое окно Activity Box Count.
Проверить, что выбрано IDEF0
Установить число действий 4 и нажать OK. Появится новая диаграмма с 4 новыми прямоугольниками действий, каждый из которых имеет номер в нижнем правом углу.
Граничные стрелки перешли из родительской диаграммы.
Шаг 2: Изменение шрифта стрелки
Измените шрифт любой граничной стрелки, действуя аналогично шагу 6 пункта «Создание контекстной диаграммы».
Не забудьте в левом нижнем углу диалогового окна Font выбрать пункт Change all arrow labels in the current diagram.
Шаг 3: Именование действий (вариант 1)
Дважды щелкнуть на действие 1. Появится диалоговое окно IDEF0 Activity Properties.
В поле Name напечатать имя действия: Переработка [нажать Enter] сырья
Нажать OK.
Прямоугольник действия получил имя.
Шаг 4: Изменение шрифта действия
Измените шрифт действия 1, аналогично шагу 3 пункта «Создание контекстной диаграммы».
Не забудьте в левом нижнем углу диалогового окна Font выбрать пункт Change all activities in the current diagram.
Шаг 5: Именование действий (вариант 2)
Проверьте, что проводник модели находится в режиме Activities. Если это не так, необходимо нажать на заголовок Diagrams, чтобы сменить режим.
В проводнике модели дважды щелкнуть на следующую непоименованную иконку действия. Появится диалоговое окно IDEF0 Activity Properties.
В поле Name напечатать имя действия: Изготовление [нажать Enter] деталей
Нажать OK.
Шаг 6: Именование действий (вариант 3)
Щелкнуть правой кнопкой мыши на прямоугольник действия 3, затем выбрать Name Editor… из меню быстрого вызова. Появится диалоговое окно IDEF0 Activity Properties.
В поле Name напечатать имя действия: Сборка [нажать Enter] изделия
Нажать OK.
Шаг 7: Именование действий (используйте любой вариант)
Дайте прямоугольнику действия 4 имя Контроль качества.
Все четыре действия получили имя.
Шаг 8: Соединение входной стрелки
Щелкнуть на центр входной стрелки Сырьё и, не отпуская клавишу, переместить ее на уровень центра боковой стороны прямоугольника действия Переработка сырья. Отпустить клавишу.
Щелкнуть (и отпустить!) на конец стрелки. Поместить указатель на левую сторону прямоугольника действия Переработка сырья. Когда он выделится, щелкнуть мышкой. Входная стрелка Сырьё соединилась с действием Переработка сырья.
Шаг 9: Соединение управляющих стрелок
Переместить стрелку Задание на уровень середины верхней стороны действия Переработка сырья.
Соединить конец стрелки Задание с верхней границей действия Переработка сырья.
Переместить стрелку Чертёж на уровень середины верхней стороны действия Изготовление деталей.
Соединить конец стрелки Чертёж с верхней границей действия Изготовление деталей.
Шаг 10: Соединение выходной стрелки
Переместить стрелку Готовое изделие на уровень середины боковой стороны действия Контроль качества.
Соединить начало стрелки Готовое изделие с правой границей действия Контроль качества.
Шаг 11: Соединение стрелки механизма
Переместить стрелку Персонал предприятия на уровень середины нижней стороны действия Переработка сырья.
Соединить конец стрелки Персонал предприятия с нижней границей действия Переработка сырья.
Шаг 12: Разветвление стрелок
На инструментальной панели BPwin нажать кнопку Arrow.
Подвести курсор к стрелке Задание. Нажать кнопку мыши.
Подвести курсор к верхнему ребру действия Изготовление деталей. Когда оно выделится, нажать кнопку мыши. Управляющая стрелка Задание соединилась с действием Изготовление деталей.
На инструментальной панели BPwin нажать кнопку Pointer, чтобы выйти из режима рисования стрелки.
Аналогичным образом соедините стрелку Задание с действием Сборка изделия, стрелку Чертёж с действиями Сборка изделия и Контроль качества, стрелку Персонал предприятия с действиями Изготовление деталей, Сборка изделия и Контроль качества.
Шаг 13: Соединение действий стрелками типа output-input
Щелкнуть на кнопку Arrow.
Указать курсором на правую границу действия Переработка сырья и щелкнуть, когда она выделится.
Указать на левую границу действия Изготовление деталей и щелкнуть, когда она выделится.
Щелкнуть на кнопку Pointer.
Дать стрелке имя Полуфабрикат.
Аналогичным образом нарисовать стрелку Детали из действия Изготовление деталей в действие Сборка изделия и стрелку Собранное изделие из действия Сборка изделия в действие Контроль качества.
Шаг 14: Соединение действий стрелками типа output-input feedback
Действуя аналогично шагу 13, соедините правую границу действия Контроль качества с левой границей действия Переработка сырья стрелкой Брак.
Шаг 15: Соединение действий стрелками типа output-control feedback
Действуя аналогично шагу 13, соедините правую границу действия Контроль качества с верхней границей действия Изготовление деталей стрелкой Рекомендации.
Действуя аналогично 12 соедините стрелку Рекомендации с верхней границей действия Сборка изделия.
Шаг 16: Сохранение моделей
В меню File выбрать Save. Появится диалоговое окно ModelMart Close Model.
Щелкнуть на Save as .BP1 file, затем щелкнуть OK.

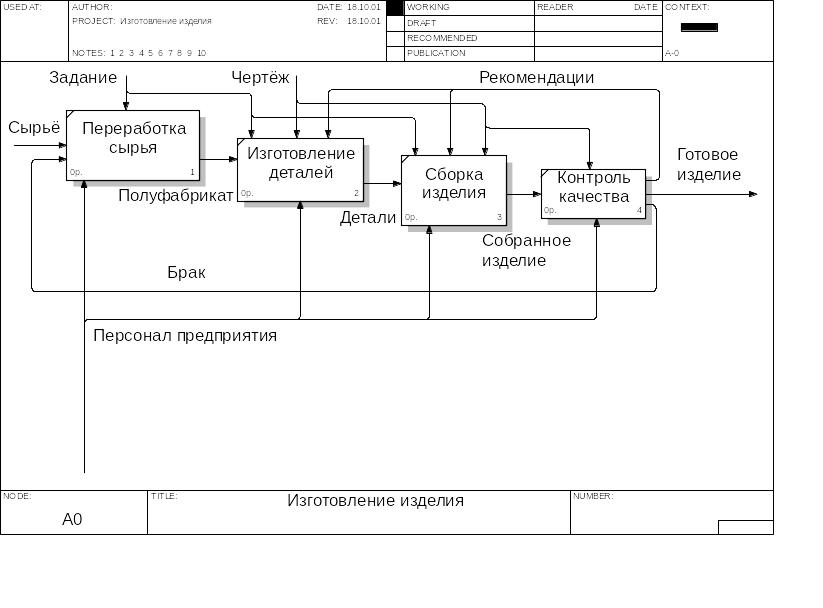

Проверка. В результате выполнения шагов 1–15 должна получиться диаграмма следующего вида:
