БЛОК ТЕСТОВ:РПУ, Конструирование и производство РА, РПдУ

Спец. «Радиоаппаратостроение»

Вариант 3

1.Какой стандарт используется в стереофонических приемниках отечественного производства?

Ответ: 1) пилот тон; 2) полярная модуляция;

3) амплитудная модуляция; 4) импульсно-кодовая модуляция.

2. Какой стандарт используется в стереофонических приемниках зарубежного производства?

Ответ: 1) пилот тон; 2) полярная модуляция;

3) Амплитудная модуляция; 4) импульсно-кодовая модуляция.

3. Определить частоту гетеродина, если fг > fс fс=1000кГц

Ответ: 1)1150кГц; 2) 1150кГц + 10,7МГц;

3) 465кГц; 4) 1465кГц

4. Радиовещательный приемник настроен на частоту 6,5 МГц.

Определить рабочий диапазон приемника и промежуточную частоту

Ответ: 1) ДВ, 465кГц; 2) КВ, 10,7 МГц; 3) УКВ, 10,7 МГц ; 4) КВ, 465кГц

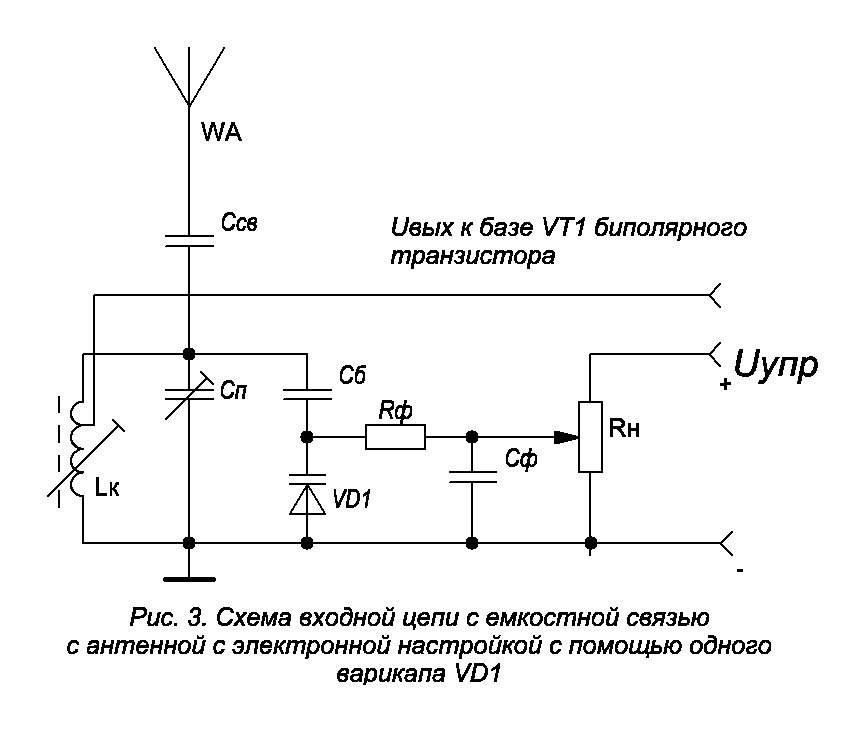

5. В схеме входной цепи приемника с емкостной связью с антенной, для связи с антенной используется (Рис. 3)…

Ответ: 1) конденсатор малой емкости 2) конденсатор большой емкости 3) резистор

4) катушка индуктивности

6. Какой элемент включается в коллекторную цепь транзистора УРЧ (усилитель радиочастоты), если УРЧ апериодический?

Ответ: 1) одиночный контур; 2) резистор и конденсатор;

3) резистор; 4) варикап

7. При исследовании схемы последовательного диодного детектора АМ сигналов приемника, с генератора на вход детектора поступает сигнал …..

Ответ: 1) ВЧ ЧМ 2) НЧ АМ 3) ВЧ ФМ 4) ВЧ АМ

8. Почему УРЧ (усилитель радиочастоты) часто выполняют на полевых транзисторах?

Ответ: 1)уменьшаются габариты;

2) для уменьшения шунтирования резонансного контура УРЧ;

3) чтобы УРЧ можно было подключить непосредственно к

входной цепи;

4) иначе нельзя

9. В каком блоке приемника подавляется мешающий зеркальный канал?

Ответ: 1) входной цепи; 2) преобразователе частоты;

3) детекторе; 4) гетеродине

10. Какие искажения возникают в диодном детекторе АМ сигналов при неправильном выборе конденсатора и сопротивления нагрузки Сн, Rн?

Ответ: 1) нелинейные; 2) фазовые;

3) частотные; 4) интермодуляционные

11.Избирательность приемника оценивается в …

Ответ: 1) % ; 2) разах или дБ; 3) Вт; 4) мВ

12. В каком блоке приемника происходит усиление сигнала на несущей частоте, а также подавление мешающего зеркального сигнала?

Ответ: 1) резонансном УРЧ; 2) преобразователе частоты;

3) детекторе;

4) гетеродине

13. В каких единицах измеряется чувствительность приемника с магнитной антенной?

Ответ: 1) мВ; 2) мВт; 3) мВ/м; 4) дБ

14. Имеются приемники с чувствительностью (Е1=50мкВ, Е2=100мкВ, Е3=25мкВ, Е4=5мкВ), определить приемник с наивысшей чувствительностью

Ответ: 1) Е2=100мкВ; 2) Е4=5мкВ; 3) Е3=25мкВ; 4) Е1=50мкВ

15. Если связь между антенной и контуром входной цепи ослабить, то коэффициент передачи входной цепи…

Ответ: 1) увеличится; 2) уменьшится;

3) не изменится; 4) увеличится, а затем уменьшится

16. Что такое печатный проводник?

1. Изоляционное основание, с нанесённым на него проводящим покрытием;

2. Участок проводящего покрытия для установки радиоэлементов;

3. Полоска из проводящего материала, нанесённая на изоляционное основание;

4. Металлизированное отверстие, предназначенное для установки радиоэлементов.

16. Защитная маска предназначена для …

1. Защиты ПП от грязи и случайных замыканий, а также является технологической маской при нанесении гальванического покрытия;

2. Установки на ней изделий электронной техники, квантовой электроники и электротехнических изделий;

3. Определения положения элементов рисунка печатной платы в прямоугольной системе координат;

4. Защиты элементов печатного узла от электромагнитных излучений.

16. Какой уровень модульности изделий радиоэлектроники является самым крупным?

1. Комплекс;

2. Стойка (шкаф);

3. Прибор;

4. Блок;

16. БГИС – это изделие относится к конструкциям ….. уровня модульности.

1. 0;

2. 0,5;

3. 1;

4. 2;

16. Печатная плата с установленными на нее элементами – это изделие относится к конструкциям ….. уровня модульности.

1. 0;

2. 0,5;

3. 1;

4. 2;

16. Что такое печатный монтаж?

1. Изоляционное основание, с нанесённым на него проводящим покрытием;

2. Участок проводящего покрытия для установки радиоэлементов;

3. Система печатных проводников, обеспечивающая электрическое соединение элементов схемы;

4. Участок проводящего покрытия, нанесённый на изоляционное основание.

16. При каком типе организации производства применяется ручная комплектация печатных плат?

1. Крупносерийном;

2. Среднесерийном;

3. Единичном и мелкосерийном;

4. Массовом.

16. Какой способ монтажа компонентов используют при ручной сборке печатных плат?

1. Паяльной станцией;

2. Пайка «Волной» припоя;

3. Погружением;

4. В печи конвекционного оплавления.

16. Системы DipTrace, P-CAD, Altium Designer относятся к …

1. Системам схемотехнического проектирования;

2. Настольно – издательским системам;

3. Системам анализа конструкции;

4. Системам технологической подготовки производства;

16. Какими инструментальными средствами в системах схемотехнического проектирования создается УГО?

1. Редактор корпусов (Pattern Editor);

2. Редактор компонентов (Symbol Editor);

3. Редактор схем (Schematic);

4. Редактор печатных плат (PCB);

16. Какими инструментальными средствами в системах схемотехнического проектирования создается схема электрическая принципиальная?

1. Редактор корпусов (Pattern Editor);

2. Редактор компонентов (Symbol Editor);

3. Редактор схем (Schematic);

4. Редактор печатных плат (PCB);

16. Какими инструментальными средствами в системах схемотехнического проектирования создается компоновка и трассировка печатных плат?

1. Редактор корпусов (Pattern Editor);

2. Редактор компонентов (Symbol Editor);

3. Редактор схем (Schematic);

4. Редактор печатных плат (PCB);

16. Что означает термин «SMT – технология» сборки печатных плат?

1. Технология поверхностного монтажа;

2. Технология пайки в отверстия;

3. Смешанная технология;

4. Технология объемного монтажа;

16. Что означает термин «THT – технология» сборки печатных плат?

1. Технология поверхностного монтажа;

2. Технология пайки в отверстия;

3. Смешанная технология;

4. Технология объемного монтажа;

16. Укажите последовательность разработки электронных устройств с использованием САПР.

1. MCAD - Schematic – Symbol – Pattern - PCB;

2. Schematic – Symbol – Pattern – PCB - MCAD;

3. MCAD – PCB – Symbol - Pattern – Schematic;

4. Symbol - Pattern - Schematic - PCB - MCAD;

31.Дайте определение генератора с внешним возбуждением ( ГВВ).

1.Каскад, включающий в себя источник сигнала, согласующие цепи и электронный элемент называется генератором с внешним возбуждением

( ГВВ).

2.Каскад ,состоящий из электронного активного элемента ,цепей согласования и источника питания называется генератором с внешним возбуждением (ГВВ).

3.Источник сигнала, включающий в себя синтезатор частот, цепи связи

и источник питания называется генератором с внешним возбуждением (ГВВ).

4.Автогенератор, являющийся источником радиосигнала ,совместно с цепями связи является генератором с внешним возбуждением (ГВВ).
