Министерство образования и науки российской федерации

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Ростовский государственный строительный университет»

Утверждено на заседании

кафедры начертательной

геометрии и черчения

12 ноября 2011 года

Методические указания и контрольные задания

Часть 2. Машиностроительные и строительные чертежи

для студентов-заочников

по дисциплине "Инженерная графика"

Ростов-на-Дону, 2012

У ДК 744

Методические указания и контрольные задания. Часть 2. Машино-строительные и строительные чертежи для студентов-заочников по дисциплине «Инженерная графика». − Ростов нД: Рост. гос. строит. ун-т, 2012. − 42с.

Разработаны на основании “Методических указаний и контрольных заданий для студентов - заочников строительных специальностей вузов по начертательной геометрии и черчению” (М.: Высшая школа, 1988) в связи с изменениями требований ГОСТов и предназначены для студентов - заочников всех специальностей.

УДК 744

Составитель ассист. Д.А.Пашян

Рецензент: доц. канд. техн. наук А.Е. Кубарев

Ростовский государственный

строительный университет, 2012

Введение

Задачи курса инженерной графики сводятся к следующему:

• ознакомить студентов с правилами выполнения и оформления чертежей и составления другой проектной документации;

• приобрести навыки в чтении и выполнении строительных и машиностроительных чертежей.

Все чертежи выполняют в соответствии с государственными стандартами СПДС и ЕСКД. При изучении курса инженерной графики студентам целесообразно предварительно изучить стандарты и рекомендуемую литературу, а затем выполнять графические работы по теме в порядке, указанном в методических указаниях. Задание состоит из 6 листов.

Примеры оформления листов контрольной работы приведены в приложении, стр. 35-40.

Контрольная работа 2: Машиностроительные и строительные чертежи

Общие сведения о выполнении рабочих чертежей изделий. Рабочие чертежи изделий выполняют по ГОСТ 2.101-68, 2.102-68*, 2.109-73, а чертежи строительных изделий - еще и с учетом требований ГОСТ 21.101-97. Рабочие чертежи строительных и машиностроительных изделий имеют различия в оформлении размерных линий, формах и заполнениях основных надписей, размещении спецификаций и правил выполнения чертежей несложных деталей и т.п..

Вторая контрольная работа по инженерной графике выполняется студентами в объеме 6 листов.

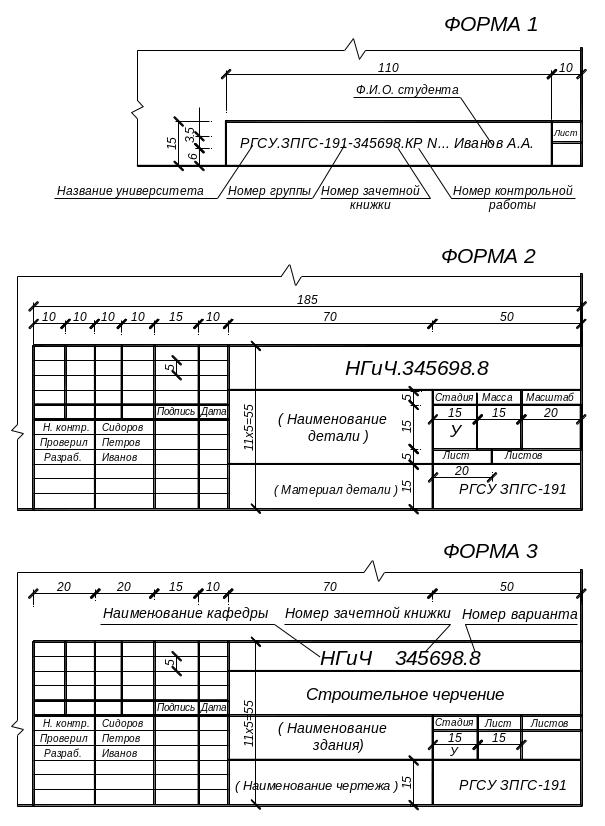

Задание к листу 2.1. Формат АЗ. Основная надпись по форме 2 (стр. 4). Выполнить три задачи на изображение разъемных и неразъемных соединений.

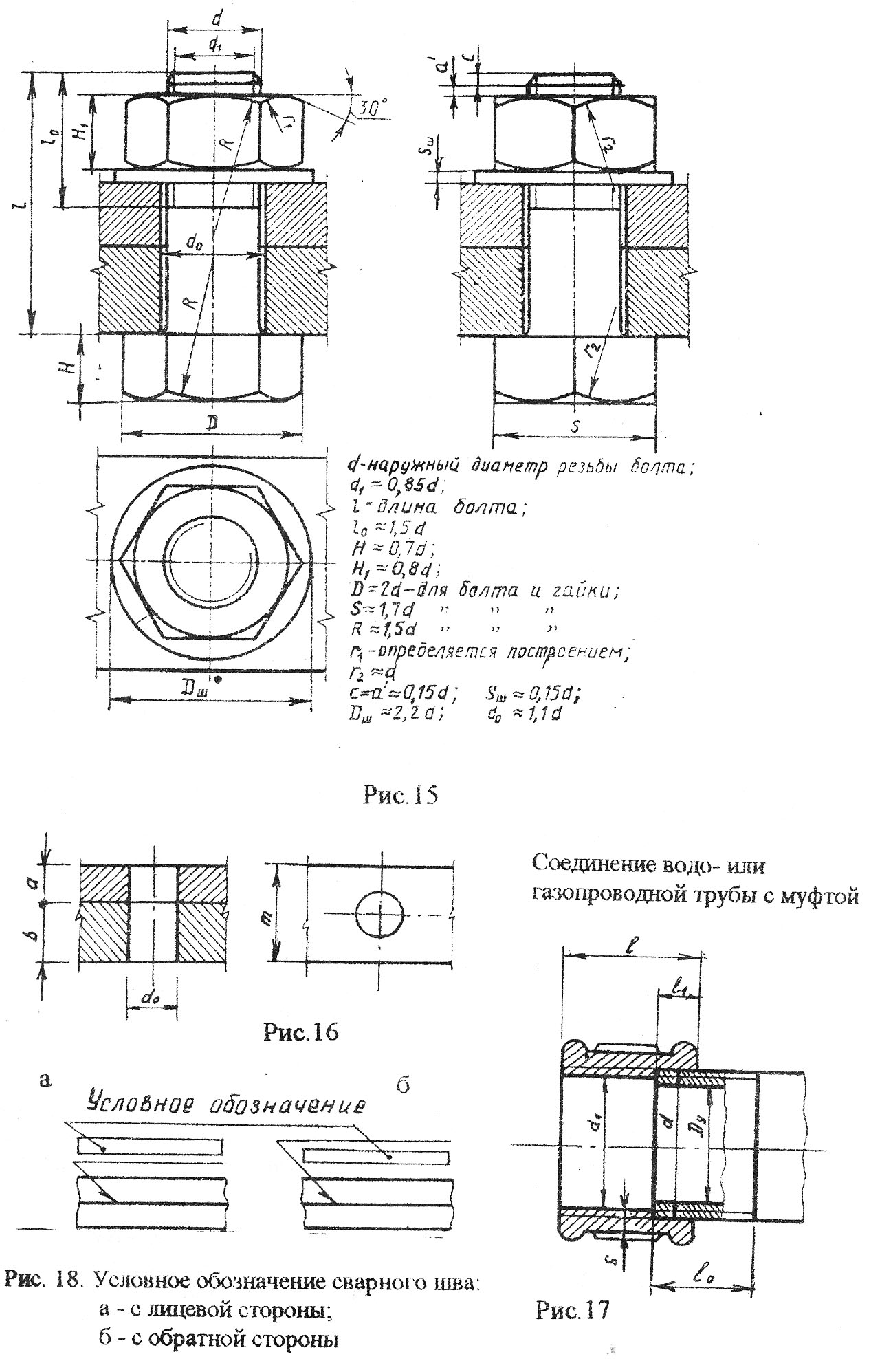

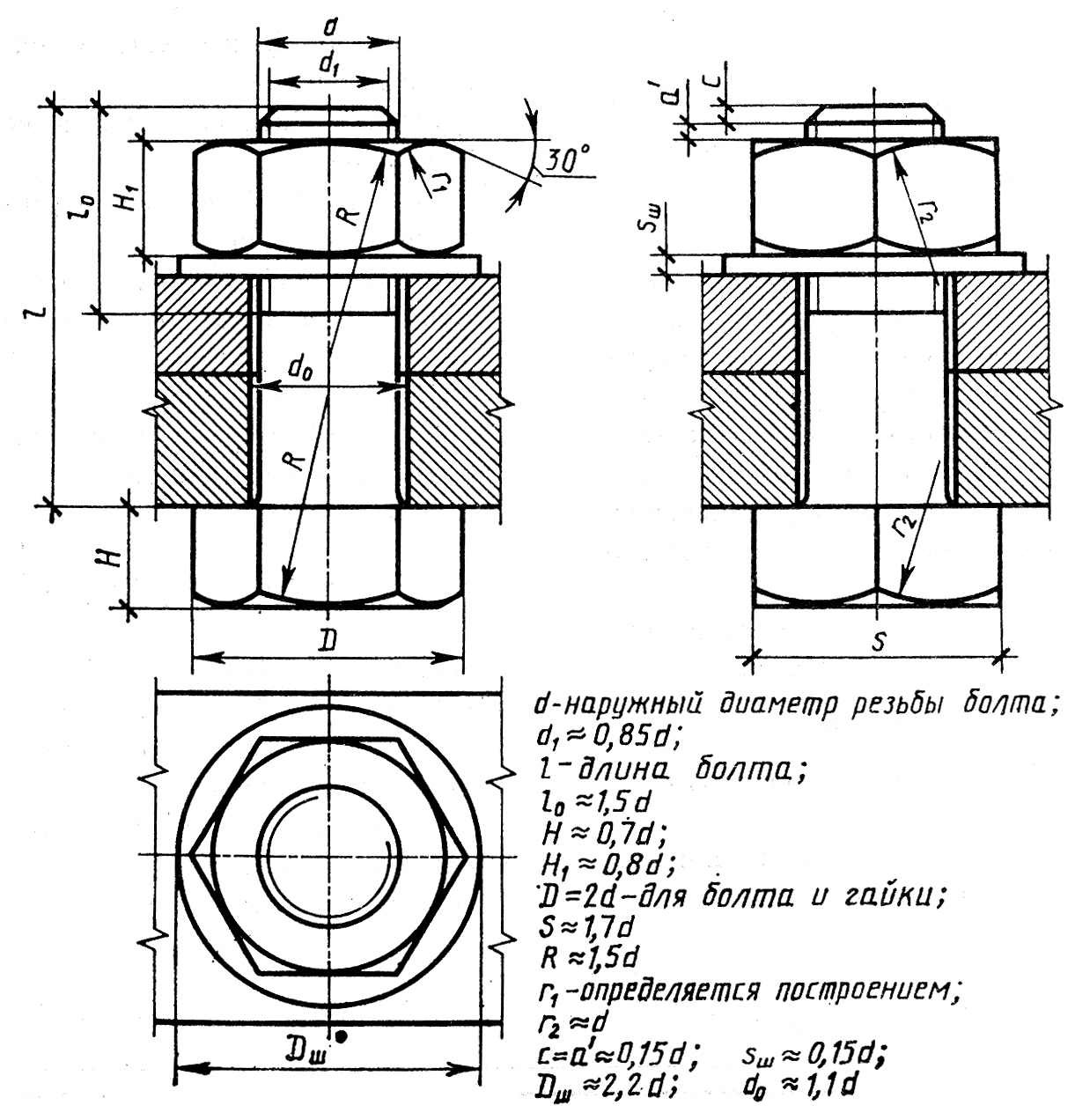

Задача 1. Построить болтовое соединение. Чертеж болтовых соединений следует вычерчивать по условным соотношениям, приведенным на рис.1

Рис.1

(масштаб 1:1), числовые данные выбрать в табл.1 согласно варианту. Геометрическая схема соединения приведена на рис.2.

Расчет размеров болта выполняют на отдельном листе в клеточку, который подклеивается к правому торцу листа.

Таблица 1

номер	Соединение болтовое
варианта	D	a	b	m
0 1 2 3 4 5 6 7 8 9	16 14 18 27 22 24 27 10 14 12	25 22 25 20 25 20 30 15 20 18	35 44 30 40 35 24 40 35 35 38	60 48 45 60 54 53 58 58 53 58

Задача 2. Построить трубное соединение. Схема задания приведена на рис.3, числовые данные - в табл. 2.

Рис.3

Таблица 2

Номер варианта	Обозначение резьбы трубной	d=	Dy	d1	l	lo	Глубина завинчивания l1	S
0,5	G2"	59,6	50	56,7	60	50	25	7
1,6	G1 3/4”	53,8	44	50,8	55	44	22	7
2,7,8	G1 ½”	47,8	40	44,8	45	32	16	6
3,4,9	G1"	33,3	25	30,3	40	25	13	6

Задача 3. Изобразить условное обозначение стандартного шва сварного соединения, пользуясь справочным приложением 1 ГОСТ 2.312-72 и таблицей вариантов заданий (табл.3). Студенты, имеющие нечетные номера вариантов, выполняют вспомогательные знаки для сварных швов с лицевой стороны, а четные - с обратной стороны. Размеры соединяемых деталей принять самостоятельно. Вспомогательные знаки для обозначения сварных швов приведены в табл. 3, условное обозначение на рис.4.

Рис.4

Условное изображение сварного шва:

а – с лицевой стороны;

б – с обратной стороны

Таблица 3

Но-мер варианта	Вспомогательный знак	Значение вспомогательного знака	Расположение вспомогательного знака с лицевой стороны (для невидимого шва знак располагается под полкой)
1,3, 5		Наплывы и неровности шва обработать с плавным переходом к основному металлу.
2,4, 6		Шов выполнить при монтаже изделия, т.е. при установке его по монтажному чертежу по месту применения
7,9		Шов по замкнутой линии. Диаметр знака – 3…5мм.
8,0		Шов по незамкнутой линии. Знак применяют если расположение шва ясно из чертежа.
