Цифрові монітори
Цифрові монітори називають TTL- моніторами (Transistor Transistor Logic – Транзисторно-транзисторна логіка). Цей термін означає стандартну серію цифрових мікросхем в електронній техніці.
Монохромні монітори.
Коли говорять про TTL- монітори, то частіше за усе розуміють під цим монохромні монітори, сигнали керування якими формуються графічними картами стандартів MDA або Hercules.
Термін монохромний означає, що точка на екрані такого монітора може бути тільки світлою або темною. Іноді точки можуть розрізнятися за яскравістю. З графічної карти на монітор надходять 2 сигнали синхронізації, що утримують інформацію про координати та яскравість точок на моніторі.
RGB-монітори.
RGB- монітори (Read/Green/Blue – Червоний/Зелений/Синій) призначені для підключення до карти стандарту EGA. Такий монітор підтримує і монохромний режим, що дозволяє відтворювати 16 кольорів.
У RGB- моніторів кожний кольоровий сигнал передається від карти до монітора в цифровому вигляді по окремому провіднику.
Більшість моніторів сконструйовані на базі електронно-променевої трубки і принцип їх роботи аналогічний принципу роботи телевізора.

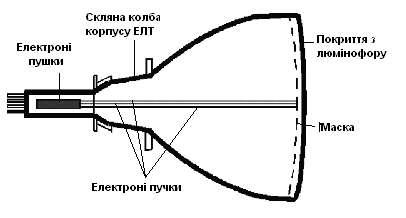

Монітор на базі електронно-променевої трубки
Головний елемент – ЕПТ, передня частина якої з внутрішнього боку вкрита люмінофором – спеціальною речовиною, що може випромінювати світло при потраплянні на нього швидких електронів.
Рідкокристалічні монітори
Рідкі кристали – це особливий стан деяких органічних речовин, в якому вони текучі і можуть утворювати спеціальні структури, схожі на кристалічні. Рідкі кристали можуть змінювати свою структуру і світлооптичні властивості під дією електричної напруги. Змінюючи за допомогою електричного поля орієнтацію груп кристалів і використовуючи введені в рідкокристалічний розчин речовини, що можуть випромінювати світло під дією електричного поля, можна створювати високоякісні зображення, що передають більше 15 мільйонів кольорових відтінків.
Більшість РК-моніторів використовує тонку плівку із рідких кристалів, розташовану між двома скляними пластинами. Заряди передаються через так звану пасивну матрицю – мережу невидимих ниток, горизонтальних і вертикальних, створюючи в місці перетину ниток точку зображення (трохи розмитого від того, що заряди проникають в сусідні області рідини).
Активні матриці замість ниток використовують прозорий екран із транзисторів і забезпечують яскраве, без спотворень зображення. Екран при цьому розділений на незалежні комірки, кожна з яких складається із чотирьох частин (для трьох головних кольорів і одна резервна). Кількість таких комірок по ширині і висоті екрану називають спроможністю дозволу. Сучасні РК-монітори мають спроможність дозволу 642*480, 1280*1024 чи 1024*768. таким чином, екран має від 1 до 5 млн точок, кожна з яких керується власним транзистором. Це найкомпактніші монітори, найменш енерговитратні, не випромінюють електромагнітних хвиль.
Сенсорні монітори
Спілкування з комп’ютером здійснюється шляхом доторку пальцем до певного місця чутливого екрану. Цим обирається необхідний режим із меню, вказаного на екрані. Такими моніторами обладнують робочі місця операторів і диспетчерів, їх використовують в інформаційно-довідкових системах тощо.
