Вопрос 89. Приверка дорожной одежды на морозоустойчивость.

4.1. В районах сезонного промерзания грунтов земляного полотна при неблагоприятных грунтовых и гидрологических условиях, наряду с требуемой прочностью и устойчивостью должна быть обеспечена достаточная морозоустойчивость дорожных одежд.

С этой целью применяют различные специальные мероприятия:

- использование непучинистых или слабопучинистых грунтов (табл. 4.1, 4.2.) для сооружения верхней части земляного полотна, находящегося в зоне промерзания;

- осушение рабочего слоя земляного полотна,в том числе устройство дренажа для увеличения расстояния от низа дорожной одежды до уровня подземных вод;

- устройство гидроизолирующих или капилляропрерывающих прослоек для перехода от 2-ой или 3-й схемы увлажнения рабочего слоя земляного полотна к 1-й схеме;

- устройство морозозащитного слоя из непучинистых минеральных материалов, в т.ч. укрепленных малыми дозами минеральных или органических вяжущих;

- устройство теплоизолирующих слоев, снижающих глубину или полностью исключающих промерзание грунта под дорожной одеждой;

- устройство основания дорожной одежды из монолитных материалов (типа тощего бетона или других зернистых материалов, обработанных минеральным или органическим вяжущим).

4.2. Конструкцию считают морозоустойчивой, если соблюдено условие

lпуч ≤ lдоп, (4.1)

где lпуч - расчетное (ожидаемое) пучение грунта земляного полотна;

lдоп - допускаемое для данной конструкции пучение грунта (табл. 4.3).

Тип дорожных одежд

Вид покрытия

Допустимая величина морозного пучения, (lдоп), см

Капитальные

Асфальтобетонное

4

ц/б монолитное

3

Облегченные

асфальтобетонное

6

Переходные

переходное

10

4.3. Расчет на морозоустойчивость необходимо выполнять для характерных участков или групп характерных участков дороги, сходных по грунтово-гидрологическим условиям, имеющим одну и ту же конструкцию дорожной одежды и схему увлажнения рабочего слоя земляного полотна.

4.4. При предварительной проверке на морозоустойчивость величину возможного морозного пучения следует определять по формуле:

lпуч = lпуч ср УГВ * Кпл * Кгр* Кнагр* Квл, (4.2)

где lпуч ср - величина морозного пучения при осредненных условиях, определяемая по рис. 4.4 в зависимости от толщины дорожной одежды (включая дополнительные слои основания), группы грунта по степени пучинистости (табл. 4.1) и глубины промерзания (zпp);

ТАБЛ 4.1

Группа грунта по пучинистости

Степень пучинистости

Относительное морозное пучение

I

Непучинистый

1 и менее

II

Слабопучинистый

Свыше 1 до 4

III

Пучинистый

Свыше 4 до 7

IV

Сильнопучинистый

Свыше 7 до 10

V

Чрезмернопучинистый

Свыше 10

Группы грунтов по степени пучинистости (СНиП 2.05.02-85,)

Грунты

Группа

Песок гравелистый, крупный и средней крупности с содержанием частиц мельче 0,05 до 2 %

I

Песок гравелистый, крупный и средней крупности с содержанием частиц мельче 0,05 до 15 %, мелкий с содержанием частиц мельче 0,05 до 15 %, супесь легкая крупная

II

Супесь легкая; суглинок легкий и тяжелый, глины

III

Песок пылеватый; супесь пылеватая; суглинок тяжелый пылеватый

IV

Супесь тяжелая пылеватая; суглинок легкий пылеватый

V

КУГВ - коэффициент, учитывающий влияние расчетной глубины залегания уровня грунтовых или длительно стоящих поверхностных вод (Ну) (рис. 4.1); при отсутствии влияния грунтовых или длительно стоящих поверхностных вод следует принимать: для супеси тяжелой и пылеватой и суглинка КУГВ = 0,53; для песка и супеси легкой и крупной КУГВ = 0,43;

Кпл - коэффициент, зависящий от степени уплотнения грунта рабочего слоя;

Кгр - коэффициент, учитывающий влияние гранулометрического состава грунта основания насыпи или выемки;

Кнагр - коэффициент, учитывающий влияние нагрузки от собственного веса вышележащей конструкции на грунт в промерзающем слое и зависящий от глубины промерзания;

Квл - коэффициент, зависящий от расчетной влажности грунта.

4.5. Если данные натурных наблюдений отсутствуют, глубину промерзания дорожной конструкции допускается определять по формуле:

zпp = zпp(cp) × 1,38, (4.3)

где zпp(cp) - средняя глубина промерзания для данного района, устанавливаемая при помощи карт изолиний

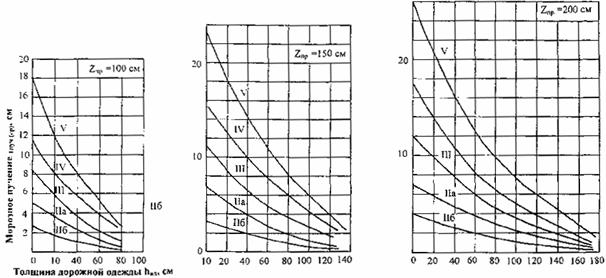

4.6. При глубине промерзания дорожной конструкции zпp до 2 м lпуч ср устанавливают по графикам рис. 4.3. При zпp от 2,0 до 3,0 м lпуч ср вычисляют по формуле:

lпуч= lпучср2,0 × [a + b (zпp - c)], (4.4)

где lпуч ср 2,0 - величина морозного пучения при zпp = 2,0 м;

а = 1,0; b = 0,16; с = 2,0 при 2,0 < zпp< 2,5;

a = 1,08; b = 0,08; с = 2,5 при 2,5 < zпp< 3,0

Рис. 4.1. Зависимость коэффициента КУГВ от расстояния от низа дорожной одежды до расчетного УГВ или УПВ: 1 - супесь тяжелая и тяжелая пылеватая, суглинок; 2 - песок, супесь легкая и легкая крупная

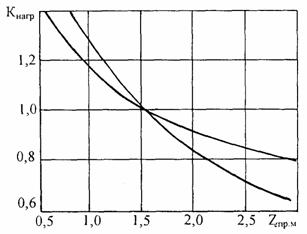

Рис. 4.2. Зависимость коэффициента Кнагр от глубины промерзания zпр от поверхности покрытия:

1 - супесь тяжелая и пылеватая; суглинок; 2 - песок; супесь легкая, крупная

4.7. Если при расчетном сроке службы до 10 лет полученная величина возможного пучения будет превышать требуемую (табл. 4.3), а при сроке службы более 10 лет будет превышать 80 % от требуемой, необходимо рассмотреть вариант устройства морозозащитного слоя. В этом случае предварительно определяют ориентировочно требуемую толщину морозоустойчивой конструкции дорожной одежды, используя графики рис. 4.3. Для этого, зная допустимую величину морозного пучения lдоп, рассчитывают среднюю величину морозного пучения lпуч.ср по формуле:

lпуч.ср = lдоп*КУГВ* Кпл *Кгр *Кнагр *Квл.

По графику определяют требуемую величину дорожной одежды.

4.9. Толщину морозозащитного слоя hмз определяют по формуле:

hмз = hд.о(необх) – hд.о

В качестве материала морозозащитного слоя принимают стабильные зернистые материалы такие, как песок, песчано-гравийная смесь, гравий, щебень, грунты укрепленные вяжещим, а также другие непучинистые материалы.
