2. Вводы водопровода. Схемы устройства вводов в здания.
Ввод водопровода - ответвление от городского водопровода до водомерного узла. Чаще всего для вводов используют чугунные напорные трубы (d = 50, 80, 100, 150, 200 мм). Прокладка ввода осуществляется ниже глубины промерзания. Если отбор воды осуществляется из одного участка городской сети, то должна предусматриваться задвижка. При устройстве 2-х и более вводов (кольцевые сети с числом квартир свыше 400) присоединяют к различным участкам городской сети. Трубопроводы ввода укладываются, с уклоном 0,003 - 0,005 в сторону городской сети. Трассировка вводов производится несколькими способами. В сухих грунтах трубы прокладывают с зазором 0,2 м с заделкой отверстия в стене водонепроницаемыми материалами (просмоленная прядь). В мокрых грунтах прокладка осуществляется с помощью сальниковых уплотнителей. Расстояние по горизонтали в свету между вводами хозяйственно-питьевого водопровода и канализацией должно быть не менее 1,5 м при d ввода 200 мм и не меньше 3 м, при d > 200 мм. Допускается совместная прокладка вводов трубопровода.

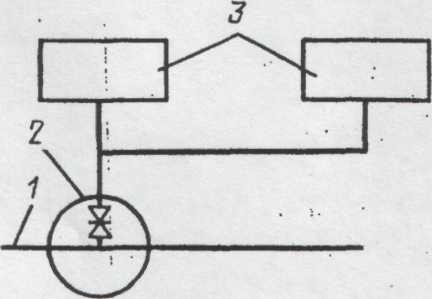

Схема водопроводного ввода на два здания. 1 – водопроводная магистраль; 2 – водопроводный колодец; 3 – здания. |

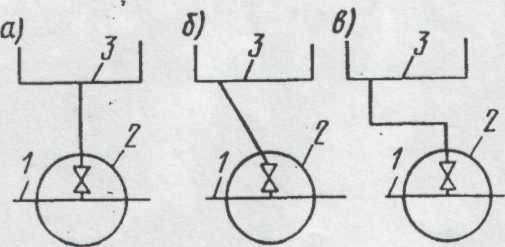

Типы вводов. а – перпендикулярный; б – косой; в – с поворотом; 1 - водопроводная магистраль; 2 – водопроводный колодец; 3 – здание. |
3. Арматура систем водоснабжения зданий (запорная, регулирующая, предохранительная, водозаборная, наполнительная).
Регулирующая
арматура - необходима для поддержания
постоянного давления и расхода несмотря
на изменение наружной водопроводной
сети (диафрагма, регулятор давления).
Регулятор давления работает
по зависимости:
,
если ξ не
const,
изменяется давление и в регуляторе
изменяется площадь проходною отверстия.
Регуляторы бывают: поэтажные, типа
А-326, GR
- Англия, РРЛТ-1; пружинные регуляторы
GR
- Англия.
Запорная - ее установка необходима для перекрытия потока жидкости и отключения отдельных участков трубопроводов. В качестве запорной арматуры используют задвижки d > 50мм, вентили d = 15-50 мм. Эта арматура предусматривается на вводе, кольцевой разводящей сети, у основания стояков хозяйственно-питьевого трубопровода на подводках к смывным бочкам, кранам, колонкам и т.д.
Предохранительная арматура - это предохранительные клапаны, обратные клапаны, вантузы. Основные назначения: при превышении допустимого давления в системе сбрасывается избыток рабочей среды. Обратные клапаны предотвращают движение воды в обратном направлении.
Водозаборная - является основным источником утечек и непроизводительных расходов воды. Эта арматура подразделяется собственно водозаборная (туалетные краны, смесители моек, ванн и т.д.) и наполнительные по принципу работы запорных органов могут быть: вентильного, золотникового, шайбового и клапанного типа. Арматура подразделяется: на арматуру подающую воду только одной 1°; смесительную подразделяющую регулировать t° воды. Наибольшее распространение получили смесители вентильного типа. Смесительная водозаборная арматура предназначается для подачи и смешения холодной и горячей воды.
Наполнительная - служит для подачи воды в смывные бачки в напорно-запасные баки для наполнения до определенного уровня. Наиболее распространены поплавковые клапаны:
1) противодавления;
2) попутного давления типа Тбилиси.
При наполнении поплавок с рычагом поднимается, воздействует на поршень и перемещает его к седлу. Как только бачок опорожняется поршень открывает седло.
Поплавок клапана в верхнем положении. Шток располагается строго вертикально. Вода сбрасывается, поплавок опускается на дно, нажимает на скобу рычага и отклоняет шток от вертикального положения на угол α.
