10. Параллельная работа насосов на один трубопровод.

Параллельная работа насосов - подача воды несколькими насосами водим или несколько параллельно соединенных трубопроводов.

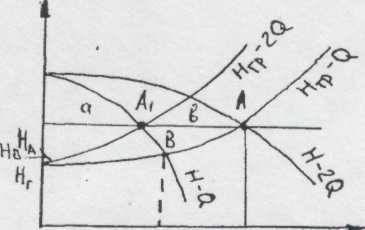

Суммарная характеристика двух параллельно работающих насосов с идентичными характеристиками.

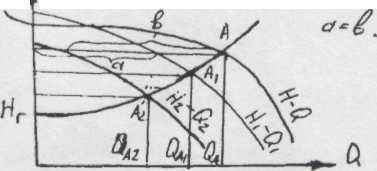

Суммарная характеристика двух параллельно работающих насосов с различными характеристиками. Для получения суммарной характеристики параллельно включенных насосов следует при одинаковых напорах складывать подачи.

11. Пуск, остановка и регулировка режимов работы насоса.

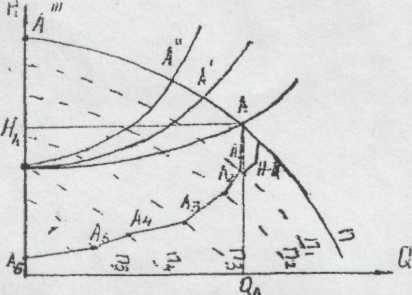

П уск ц/б насоса при закрытой запорной арматуре на напорной линии. В следствии того что момент, развиваемый электродвигателем, больше момента сопротивления насоса, частота вращения ротора и напор насоса будут увеличиваться, то есть режимная точка стремится из начала координат вверх до положения A3. Потом при открытии запорной арматуры режимная точка займет положение A2, затем А1, и при полностью открытой арматуре А.

П

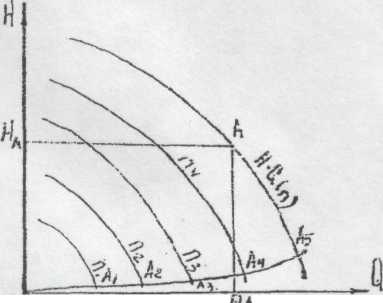

Схема перемещения режимной точки А на характеристиках осевого насоса, соответствующих различным частотам вращения ротора

уск ц/б насоса при открытой запорной арматуре на напорной линии. Случай когда напорный трубопровод заполнен водой. В этих условиях насос начинает работать также, как при закрытой запорной арматуре на напорной линии. Затем, когда его напор превысит статический, соответствующий ординате ОВ и частоте вращения n1, тарель обратного клапана откроется и в напорной линии начнется движение воды.

Пуск ц/б насоса при опорожненном трубопроводе. К такому пуску приходится прибегать при первоначальном заполнении трубопровода водой. В начале пуска запорная арматура на напорной линии закрыта. После того как насосный агрегат набрал номинальную частоту вращения, ее постепенно открывают таким образом, чтобы подача и мощность насоса не превысили номинального значения. Режим открытия арматуры устанавливают на основании расчетов переходных режимов, учитывающих неустановившееся движение воды в трубопроводе.

Пуск осевого насоса. Осуществляют только при опорожненном напорном трубопроводе (запорная арматура на напорной линии отсутствует). В противном случае момент, развеваемый электродвигателем, оказался бы меньше момента сопротивления насоса, и ротор насосного агрегата не смог бы набрать необходимого для его нормальной работы частоту вращения. Статический напор насоса вначале равен «0», поэтому вода в трубопровод начинает поступать почти одновременно с включением двигателя.

При частоте вращения ротора насосного агрегата n1, режимная точка перемещается на начало координат в положение А1, n1→А1 и т.д. При пуске осевого насоса мощность, потребляемая им, будет все время меньше номинальной.

Отключение насоса при предварительном закрытии запорной арматуры на напорной линии. По рис.1 точка А1 пересечения характеристик Н - Q и трубопровода Нтр - Q линия рабочая для насоса. При закрытии запорного устройства на напорной линии режимная точка постепенно переместится в положение А соответствующее суммарному гидравлическому сопротивлению трубопровода и запорного устройства, затем положение А2. При полном закрытом запорном устройстве и нормальной частоте вращения ротора режимная точка займет положение А3. После отключения насоса частота вращения ротора постепенно уменьшается, поскольку момент, развиваемый двигателем, становится равным «0» и режимная точка перемещается в начало координат ( Н=0 и n=0).

О тключение насоса при открытой запорной арматуре и обратном клапане на напорной линии. Отключение насоса является причиной возникновения переходного процесса во всей напорной системе водоподачи. Если на напорной линии насоса установлен обратный клапан, то после его закрытия переходные процессы в насосном агрегате и в напорном трубопроводе можно рассматривать раздельно. После закрытия тарели клапана в трубопроводе может повысится давление и возникнуть гидравлический удар. Режимная точка А насоса постепенно перемещается в положение А2 → А1 и т.д. При подаче воды равной «0» (А3), тарель обратного клапана на напорной линии закроется, насос отключится от трубопровода и режимная точка из А переместится в начало координат (Н = 0).

Отключение насоса, когда обратных клапанов на напорных линиях нет, запорная арматура полностью открыта или не установлена. До момента изменения направления движения воды в начале напрного трубопровода переходный процесс будет протекать также, к ак и при установке обратного клапана. Потом вода начинает двигаться через насос в обратном направлении с все увеличивающейся скоростью, что приводит к остановке ротора насосного агрегата, а затем реверсивному (в обратном направлении) вращении его. С увеличением реверсивной частоты вращения скорость движения воды задается, поскольку возрастает гидравлическое сопротивление насоса, следовательно давление в напорном трубопроводе повышается. Чтобы насос длительное время не работал как турбина с постоянной частотой вращения, обычно предусматривают автоматическое отключение трубопроводов от водовыпускных сооружений при возникновении в них обратного движения воды. Вода через насос сбрасывается одновременно с опорожнением напорного трубопровода при постепенно уменьшающемся n и Н.

В процессе эксплуатации насосные установки иногда нужно изменить подачу воды Q или сохранить её значение при изменении высоты Н. В этих случаях необходимо регулировать работу насоса.

Одним из способов регулирования насоса является увеличение сопротивления т.е. уменьшения степени открытия запорной или специальной регулирующей арматуры установленной на напорных линиях насоса. Такой способ ввода называют количественный. При нормальном режиме работы: Hа = Qа. Для уменьшения расхода Qа до Q0 необходимо закрыть запорное устройство на напорной линии насоса настолько, чтобы потери в нем увеличились. Такой способ очень прост, но не выгоден, заметно снижается КПД установки. Пригоден только при подаче воды ц/6 насосами. На всех насосах вызывает перегрузку двигателя.

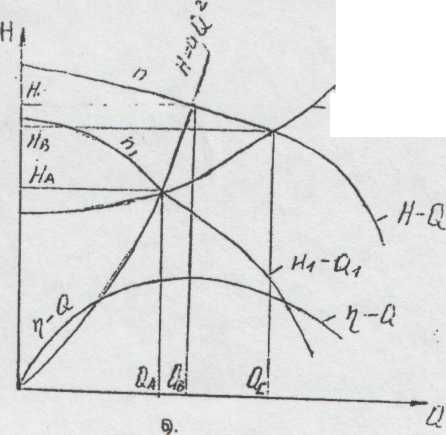

Графики регулирования работы насосов: а – изменения степени открытия запорной арматуры на напорной линии;

б – изменение частоты вращения ротора.
