1. Основные характеристики насосов.

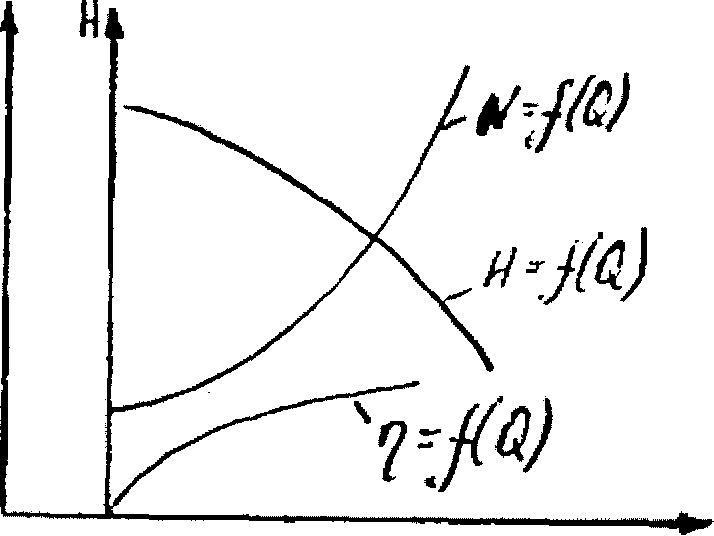

Характеристиками насосов называют графики зависимости напора Н, мощности N и КПД η от подачи Q при определенной частоте вращения ротора n насосного агрегата. Характеристики насосов строят по результатам их испытаний, проводимых в лабораторных условиях, на специальных стендах.
Q - подача (л/с, м3/с, м3/ч) объем жидкости, проходящей через насос в единицу времени;
Н - напор (м) - приращение удельной механической энергии жидкости, протекающей через насос;
N - мощность потребляемая насосами;
η - КПД- отношение полезной мощности Nпол, к потребляемой N, т.е. подводящей из вне;
Различают характеристики: напорные - зависимость Н от Q;
мощностные - N от Q; КПД - η от Q.
Характеристики Н от Q бывают:
пологие (коэффициент крутизны 8 - 12 %); средние (12-25 %); крутые (25 - 30%).
Для ускорения определения параметров насоса (N, η, H) существуют универсальные характеристики, безразмерные характеристики, сводные поля H от Q.
2. Принцип действия и маркировка центробежных и осевых насосов.
Все насосы с одинаковыми конструктивными и эксплуатационными параметрами имеют свое обозначение - марку. Она состоит из определенного буквенного и цифрового сочетания.
Марки центробежных насосов имеют следующую структуру;
Т Q, - Н или Т - Q/H или d , B –Q/H (крупные вертикальные);
марки осевых насосов Т – D,
где Т - обозначение типа конструкции и иногда назначение насоса;
Q – расчетная подача насоса (обычно при КПД близким к max, м3/с, м3/ч,
Н - напор насоса,
d - внутренний диаметр напорного патрубка, мм,
D - наружный диаметр рабочего колеса, см.
В марки насосов часто добавляет отдельные буквы, характеризующие дополнительные сведения о насосе, например возможность перекачки химически агрессивных жидкостей, наличие определенного типа механизма разворота лопастей.
В
ц/б насосах
жидкость
двигается в осевом направлении от
всасывающего патрубка к центральной
части рабочего колеса. В рабочем колесе
ее поток поворачивает на 900
и симметрично относительно оси вращения
растекается по каналам вращающегося
колена 1. образованными стенками переднего
и заднего дисков 10 и рабочими лопастями
2.
Рабочие
лопасти передают жидкости энергию.
Статическое
давление в
ней
и ее скорость возрастают. Из рабочего
колеса 1 поток жидкости выходит под
некоторым углом к касательной его
наружного диаметра. Общее направление
движения потока при этом совпадает с
направлением вращения рабочего колеса.
Далее по спиральному отводу 3 жидкость
поступает в конический диффузор 4, где
ее кинетическая энергия преобразуется
в потенциальную.
- рабочее колесо;
-лопасть;
- спиральным отвод;
- конический диффузор,
- напорный трубопровод,
- воронка для заливки насоса или место подсоединения вакуум - насоса
- приемный обратный клапан с сеткой;
8,9 - всасывающий трубопровод и патрубок.
- диски рабочего колеса;
- задвижка.

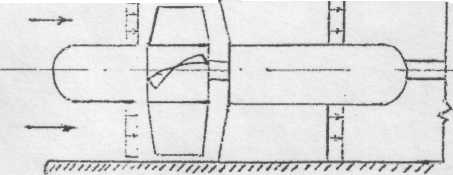

В осевых насосах частицы жидкости движутся через проточную часть вдоль цилиндрических плоскостей, осью которых является ось вращения рабочего колеса. Перед входом в рабочее колесо 2 и на выходе из выправляющего аппарата 5 направление движения жидкости совпадает с направлением оси вращения вала 4.
1,6
- корпус насоса и подшипникового узла;
- рабочее колесо;
- лопасть;
- вал;
- выправляющий аппарат;
7,8 - эпюры скоростей v=f(R) после выхода жидкости из выправляющего аппарата и перед входом в рабочее колесо;
9 - обтекатель.
ОПВ2 - 110Э - УЗ
ОП - осевой с поворотными лопастями, вращающимися вокруг своих oceй
В - вертикальный;
2 - N модели,
110 - диаметр рабочего колеса, см,
Э - с электроприводом поворота лопастей,
У - климатическое использование,
3 - категория размещения.
