Б1.1 Радиопередающие устройства. Передатчик …

РПУ - радиотехнические аппараты, служащие для генерирования, усиления по мощности и модуляции (ВЧ) и (СВЧ) колебаний, подводимых к антенне и излучаемых в пространство.

Радиопередатчики классифицируются:

По назначению — связные, радиовещательные, телевизионные, радиолокационные, радионавигационные, телеметрические и т.д.;

По мощности — маломощные (до 100 Вт), средней мощности (до 10 кВт), мощные (до 1000 кВт) и сверхмощные (свыше 1000 кВт);

По роду работы (виду излучения) — телеграфные, телефонные, одно-полосные, импульсные и т.д.

По способу транспортировки — стационарные и подвижные (переносные, автомобильные, корабельные, самолетные и т.д.).

По диапазону частот в соответствии с рекомендациями Международного Союза Электросвязи (МСЭ).

Обобщенная структурная схема РПДУ:

Р ассмотрим кратко назначение отдельных элементов, задающий генератор (или возбудитель) 1 генерирует высокостабильные радиочастотные колебания в заданном диапазоне частот. Далее эти колебания усиливаются в предварительных каскадах 2 и поступают на оконечный усилитель мощности 3. Часто предварительные каскады передатчика работают в режиме умножения частоты РЧ колебаний. Это облегчает требования к возбудителю и повышает устойчивость работы передатчика, поскольку усиление ведется на различных частотах. Усилитель мощности 3 обеспечивает на выходе антенны (или фидера) заданную мощность РЧ колебаний. Антенная система 4 излучает РЧ колебания в пространство. Для управления ВЧ колебаниями служит модуляционное (или манипуляционное) устройство 5. Если передатчик работает с амплитудной модуляцией (AM), то модуляционное устройство воздействует на оконечный или предварительные каскады. Если передатчик работает с частотной модуляцией (ЧМ) (манипуляцией), то модуляция (манипуляция) осуществляется в задающем генераторе 1. Устройство охлаждения ламп и контуров 8 поддерживает заданный тепловой режим передатчика, а устройство блокировки и сигнализации (УБС) 7 дает информацию о режиме работы передатчика и обеспечивает его включение и выключение, безопасность обращения с ним обслуживающего персонала. Источники питания 6 необходимы для подачи заданных питающих напряжений на лампы или транзисторы передатчика.

При составлении и расчете структурной схемы РПдУ исходят из его назначения, условий работы и следующих основных параметров:

1.Диапазон частот несущих колебаний f₁…f_N. 2.Число частот N внутри этого диапазона. 3.Шаг сетки рабочих частот ∆f_ш в заданном диапазоне: ∆f_ш=(f_N-f₁)/(N-1), где N≥2. 4.Нестабильность частоты несущих колебаний. Абсолютная нестабильность – отклонение частоты f излучаемого РП сигнала от номинального значения частоты f_ном. f_нест=f_ном-f. Относительная нестабильность – отношение абсолютной нестабильности частоты к ее номинальному значению. ∆f=∆f_нест/f_ном. 5.Выделенная полоса частот ∆f_выд. Спектр сигнала должен укладываться в выделенную для него полосу. ∆f_сп≤∆f_выд чтобы не мешать другим Рп. 6.Выходная мо­щ­ность несущих колебаний Р_А– активная мощность, поступающая из РП в антенну. Мощность рассеиваемая в активной состовляющей сопротивления R_A, и есть выходная мощность Рп Р_А, излучаемая антенной. 7.Суммарная мощность потреб­ляемая Рп от источника или блока питания по всем цепям, P_{0 общ}. 8.К.п.д. опред-й, как отношение выходной мощности Рп к потребляемой: η=P_A/P_{0 общ} 9.Вид модуля­ции и определяющие его параметры: амплитудная– коэф-т модуляции m≤1, частотная – девиация частоты ∆f_дев, фазовая– девиация фазы ∆φ_дев, импульсная– длительность импульса и период их повторения Т. 10.Перед-е сообщ.– аналоговое или цифровое. 11.Допустимые иска­же­ния передаваемого сообщения– коэффициент нелинейных искажений и допустимая длительность фронта. 12.Побочные излуче­ния– мощность их сост-т по норме не менее -60 дБ.

Б1.2 Структура и описание ЦФ. Схемы соединения фильтров.

ЦФ – дискретная система описываемая уравнением:

И реализованную программным путем на ЭВМ или аппаратным путем в виде специализированного цифрового вычислительного устройства.

текущая выходная выборка у(n) является функцией предыдущих выходов, а также текущей и предыдущих входных выборок.

П ри значениях коэффициентов а(k)≠0 ЦФ называется рекурсивным. Рекурсия означает наличие в ЦФ обратной связи. Данный ЦФ имеет вид:

Рекурсивные фильтры имеют бесконечную импульсную характеристику (БИХ фильтры). По импульсной характеристике можно судить о устойчивости РФ. Устойчивому РФ отвечает затухающая со временем импульсная характеристика .

Разносному уравнению с а(k)=0 соответствует НФ.

. Этот фильтр без обратной связи. Его выходной сигнал определяется взвешенной с весами b_k суммой текущего и N предыдущих отсчетов входного сигнала. Они относятся к классу КИХ фильтров – с конечной импульсной характеристикой. Т.к. в РФ всегда выполняется условие: выходной сигнал остается ограничен при любом ограниченном входном сигнале то он всегда является устойчивым.

Для того что бы реализовать ЦФ необходимы устройства выполняющие 3 операции: задержка сигналов, сложение и умножение, линии передачи сигналов.

- линия передачи сигналов.

- устройство задерживающее каждый отсчет сигнала на m интервалов дискретизации Т.

- Сумматор.

- Умножитель.

Следуя разносному уравнению, разрешенному относительно y(n), и используя эти обозначения можно изобразить структурную схему любого ЦФ.

Соединение фильтров:

1) Последовательное соединение: выходная последовательность предшествующего фильтра является входной для последующего. При этом эквивалентная передаточная функция Н_э(z) системы равна произведению передаточных функций Н₁(z) и Н₂(z) отдельных фильтров: H_э(z)=H₁(z)H₂(z).

2) Параллельное соединение: входная последовательность во всех фильтрах одна и та же, а выходная последовательность системы равна сумме выходных последовательностей отдельных фильтров. При этом эквивалентная передаточная функция системы равна сумме передаточных функций отдельных фильтров: H_э(z)=H₁(z)+H₂(z).

3) Соединение обратной связи: выходная последовательность одного фильтра подается на вход другого, причем возможна отрицательная и положительная обратная связь. Здесь эквивалентная передаточная функция системы: H_э(z)=H₁(z)/[1± H₁(z)H₂(z)]. Где знак + соответствует отрицательной обратной связи, а знак – положительной.

Б1.3 Антенные решетки. Способы сканирования. Задачи.

Антенной решеткой называется антенна, представляющая собой совокупность отдельных антенн, расположенных в определенном порядке и возбуждаемых одним или несколькими когерентными источниками. Отдельные антенны, из которых состоят решетки, обычно называются излучающими элементами, независимо от того, работают ли они в режиме передачи или приема.

В качестве излучающих элементов антенных решеток применяют вибраторные, щелевые, волноводные, рупорные, зеркальные, линзовые антенны, а также антенны бегущей волны — спиральные, волновые каналы, стержневые диэлектрические и пр.

Главным преимуществом антенных решеток по сравнению с антеннами других типов является возможность гибкого управления их характеристиками направленности и возможность параллельной обработки сигналов от каждого элемента.

Современные АР характеризуются большим разнообразием областей применения (наземные и бортовые), различаются по числу элементов (от нескольких единиц до десятков тысяч), по форме раскрыва (плоские, выпуклые, кольцевые и т. д.), по диапазону (от коротких волн до волн оптического диапазона).

Сканирование - перемещение луча «антенны в пространстве, может осуществляться способами:

• Механическим:

Осуществляется поворот всей конструкции антенны, что сильно ограничивает скорость обзора пространства и требует больших энергетических затрат;

• Электромеханическим:

При электромеханическом способе сканирования с помощью электромагнитов или электродвигателей осуществляется механическое перемещение одного или нескольких элементов антенны. Электромеханический способ обеспечивает лучшее быстродействие, так как движущиеся элементы имеют небольшую массу по сравнению с массой всей антенны. Однако ни механический, ни электромеханический способы сканирования не удовлетворяют современным требованиям к скорости обзора пространства.

• электрическим.

Наибольшую скорость обзора обеспечивает электрический способ сканирования. При этом способе амплитудно-фазовое распределение возбуждения в неподвижном раскрыве антенны регулируется с помощью электронно-управляемых устройств, например полупроводниковых или ферритовых фазовращателей и коммутаторов. Быстродействие сканирования здесь ограничивается инерционностью, обусловленной постоянными времени электрических цепей, причем эта инерция на несколько порядков меньше механической инерции в двух первых способах.

Электрическое сканирование реализуется в многоэлементных антенных решетках. Различают:

• фазовое сканирование:

Регулируются только фазовые сдвиги на входах отдельных излучателей решетки при почти не меняющемся амплитудном распределении.

• амплитудное сканирование:

Перемещение луча осуществляется переключением входов многолучевой антенной системы:

• частотное сканирование.

Управление фазовыми сдвигами элементов антенной решетки происходит при изменении только одного параметра — частоты колебаний, что требует создания специальных частотно-зависимых схем возбуждения элементов решетки.

Наиболee важные задачи, решаемые с помощью многоэлементных АР:

1. Электрическое сканирование в широком секторе углов. 2. Получение ДН заданной формы путем регулирования амплитуд и фаз возбуждения отдельных излучателей. 3. Возможность когерентного сложения в одном луче мощностей многих генераторов или усилителей мощности колебаний СВЧ для получения больших мощностей излучения, недостижимых в обычных антеннах из-за ограниченной электрической прочности. 4. Более полное извлечение информации из приходящих к антенне электромагнитных волн в результате применения сложных методов совместной параллельной обработки сигналов, принимаемых отдельными элементами антенной системы. 5. Возможность синфазного сложения сигналов, принимаемых системой крупных антенн, для получения очень больших эффективных поверхностей при радиоприеме, недостижимых в обычных антеннах из-за влияния неточностей изготовления. 6. Повышение надежности радиосистемы вследствие параллельного действия многих элементов. Выход из строя, скажем, 20% элементов антенной решетки не приводит к катастрофическому отказу радиосистемы, а лишь несколько ухудшает ее характеристики.

Практическая реализация управляемых АР осложняется рядом специфических трудностей. К числу мешающих факторов относятся: появление фазовых ошибок в раскрыве из-за неточности действия управляющих устройств, из-за дискретности фазирования, рассогласования и взаимосвязи элементов при сканировании; появление дополнительных потерь мощности СВЧ в управляющих устройствах; относительная узкополосность, связанная с возможностью появления побочных главных максимумов, и др. Немалые трудности проистекают из-за высокой начальной стоимости и сравнительно больших эксплуатационных расходов, связанных с периодическими проверками, подстройками и заменой отказавших элементов.

Б2.1 ДПФ и его свойства. Вычисление обратного ДПФ.

Дискретное преобразование Фурье (ДПФ) устанавливает связь между временными и частотным представлениями сигнала при разложении его в ряд по гармоническим функциям. Оно имеет многочисленные приложения в спектральном и корреляционном анализе, в синтезе фильтров, устройств обнаружения или оценки параметров сигналов. К настоящему времени разработаны эффективные методы вычисления ДПФ, позволяющие решать задачи ранее считавшиеся недоступными из-за своей вычислительной сложности.

Пара дискретного преобразования Фурье последовательности определяется следующими равенствами:

, ; прямое ДПФ (1.4)

, ; обратное ДПФ (1.5)

где - отсчеты сигнала, - дискретный спектр.

Равенства (1.4), (1.5) представляют собой экспоненциальную форму за­писи ДПФ. Соответствующее матричное представление имеет вид:

(1.6)

(1.7)

где ; – векторы-столбцы отсчетов сигнала и спектральных коэффициентов соответственно.

Свойства ДПФ:

1. Периодичность. В силу периодичности ДЭФ функции и также периодичны, т.e: ; (1.8)

2. Связь с коэффициентами ряда Фурье. Если частота дискретизации выбрана в соответствии с теоремой Котельникова, то при дискретизации периодической аналоговой функций ДПФ позволяет по выборкам найти спектр , который на интервале равен спектру исходной функции .

Рис. 1.3. Соотношение между коэффициентами ряда Фурье (а) и ДПФ (б).

3. Линейность. Пусть даны последовательности и , для которых ДПФ равны соответственно и .

Рассмотрим взвешенную сумму этих последовательностей . Спектр последовательности равен аналогичной взвешенной сумме спектров последовательностей и , т. е.

. (1.9)

4. Инвариантность относительно сдвига по времени и частоте. Пусть последовательность z(n) образована сдвигом по времени последовательности , т.е. . Тогда . (1.10)

Свойство (1.10) показывает, что при сдвиге по времени амплитудный спектр (величина амплитуд отдельных гармоник) не меняется. Изменениям подвергаются только фазы гармонических составляющих (фазовый спектр).

5. Теорема о свертке. Рассмотрим две последовательности и . Циклической сверткой этих последовательностей называется последовательность , значения которой определяются следующими равенствами: , (1.12)

где номера отсчетов берутся по модулю . Последнее эквивалентно тому, что последовательности и периодические. Поэтому

,

6.Теорема о корреляции. Периодическая корреляционная функция двух последовательностей {s(n)} и {h(n)} равна

, (1.16)

где аналогично п.5 номера отсчетов берутся по модулю .

7. ДПФ вещественных последовательностей. Во многих случаях преобразуемая последовательность {s(n)} вещественная. Ее ДПФ равно

.

8. Равенство Парсеваля:

(1.20)

Соотношение (1.20) показывает, что энергия сигнала равна суммарной энергии спектральных компонент.

Вычисление обратного ДПФ.

В и строки матрицы V* совпадают со строками матрицы V , но записаны в обратном порядке. Поэтому для вычисления обратного ДПФ вместо V* можно использовать матрицу прямого преобразования V , но результат умножения на эту матрицу следует прочесть в обратном порядке и уменьшить в N раз.

Б2.2 Наводки на соедин-е линии через электр-е и магнитные поля …

Провода, проходя через “зашумленное” пространство, получают шумовые наводки через электрические и(или) магнитные поля и передают их другой схеме (например, провода питания)

Е мкостная связь или электрическая, т.е. такая, при которой схемы взаимодействуют через электрические поля.

паразитные емкости

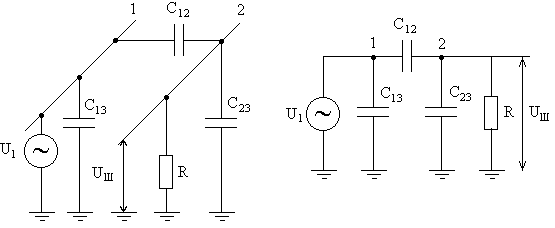

Эквивалентная электрическая схема связи двух проводников через электрическое поле

R - нагрузка, не являющаяся паразитным элементом.

С₂₃ - включает емкость провода 2 на землю и емкость нагрузки.

С₁₃ - на связь по шумам не влияют.

U₁ - напряжение в источнике помех.

а) В практике часто сопротивление нагрузки много меньше сопротивления суммы емкостей С₁₂ и С₂₃, тогда напряжение шумов прямо пропорционально частоте шумов, сопротивлению нагрузки, емкости связи и напряжению в источнике.

б) Бывает, что сопротивление нагрузки много больше сопротивления суммы емкостей С₁₂ и С₂₃, тогда напряжение шумов будет определятся соотношением С₁₂ и С₂₃, т.е. просто емкостным делителем. Оно не зависит от частоты и его величина больше, чем при малом R.

Влияние экрана на емкостную связь.

При заземлении экрана напряжение шумов равно нулю! Но это когда проводник полностью экранирован и поле только электрическое. Реально проводник всегда выходит за пределы экрана.

Для хорошего электрического экранирования необходимо:

а) хорошее заземление экрана.

б) минимизировать длину проводника, выходящего за экран.

Но здесь нужно помнить о частоте шумов, поэтому такое заземление дает хороший эффект, если длина проводника не более 1/20 длины волны. Для более длинных кабелей необходимо заземление в нескольких точках.

Индуктивные наводки.

Магнитный поток, связанный с проводником, при прохождении тока I через замкнутую цепь: . Индуктивность имеет смысл только для замкнутой цепи.

Если магнитный поток одного тока пересекает цепь (замкнутый контур) другого проводника и если контур тока неподвижен, а меняется только во времени по синусоидальному закону и перекрывает всю площадь контура, то в этом контуре возникает напряжение шума

Наличие в уравнениях указывает, что напряжение шумов, т.е. связь цепей пропорциональна частоте. Для уменьшения шумовой наводки через магнитную связь надо уменьшать B, S и .

а) “B” уменьшается разносом в пространстве источника и приемника шума или применением витой (скрученной) пары в цепи источника, в результате чего ток пойдет по паре, а не по заземляющей поверхности В этом случае магнитные поля от каждого провода в значительной мере компенсируются. Эффективность витой пары растет с увеличением количества витков на единицу длины. б) “S” уменьшается расположением проводника ближе к заземляющей поверхности (если возвратный ток идет по ней), либо опять же применением витой пары (но уже в цепи приемника шумового сигнала.

в) уменьшается соответствующей ориентацией цепей источника и приемника. Есть различия в связи через электрические и магнитные поля: 1) При магнитной связи уменьшение сопротивления цепи приемника не снижает напряжения наводки (как это было при электрическом экранировании). 2)При связи через магнитное поле напряжение шумов оказывается приложенным последовательно с проводниками-приемниками (при электрической связи - это напряжение между проводниками и землей). (Незаземленный немагнитный экран не влияет на величину магнитных наводок (конфигурация, ориентация, магнитные свойства не меняются).

Помещение проводника в немагнитный экран и заземление экрана с одной стороны не влияют на величину напряжения, наводимого на этот проводник магнитным полем. При заземлении экрана с двух сторон уменьшается площадь контура и наводимое напряжение уменьшается. Чтобы предотвратить высокочастотное излучение магнитного поля проводником, заземленным на обоих концах, его нужно экранировать, а экран заземлить на обоих концах. Если один конец сигнального проводника не заземлен, то и экран здесь тоже не следует заземлять, чтобы возвратный ток не ответвлялся на землю. Такая схема хорошо экранирует излучение на частотах ниже частоты среза экрана. Для уменьшения шумовых наводок, обусловленных магнитным полем, полезно:

-Максимально уменьшать площадь приемной цепи.

-Максимально разносить источник шумовых наводок и приемную цепь шумовых магнитных наводок (увеличение затухания канала передачи).

-Уменьшать ток в шумящей цепи (уменьшать напряжение в ней, либо увеличивая ее полное сопротивление).

-Передавать сигналы (информацию) на возможно низкой частоте (лучше постоянным током).

Б2.3 Триггеры, как цифровые автоматы.

Триггеры - устройство, которое может находится в одном из двух устойчивых состояний и переходить из одного состояния в другое под воздействием входного сигнала. Состояние триггера определяется по выходному сигналу.

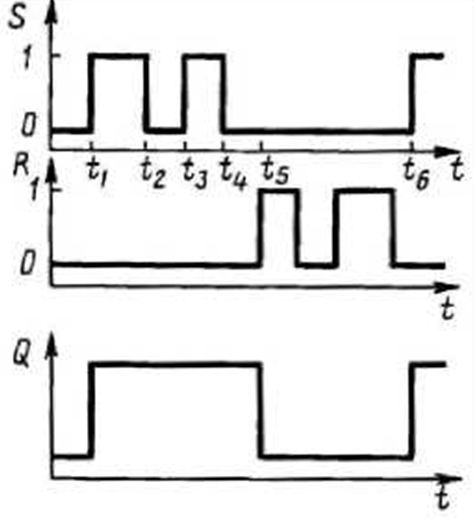

Асинхронный RS триггер:

				Режим
1	0	0	1	Уст. 0
0	1	1	0	Уст 1
1	1			Хранение
0	0			запрещено

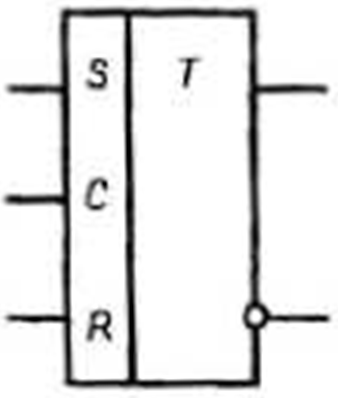

Синхронный RS триггер:

					Режим
1	1	0	1	0	Уст. 0
1	0	1	0	1	Уст 1
1	1	1			Хранение
1	0	0			запрещено

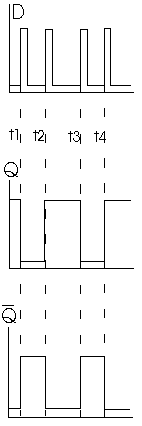

D триггер:

D -триггер (триггер задержки) – имеет один информационный D-вход и тактовый С-вход.

				Режим
1	1	1	0
1	0	0	1
0				Хранение

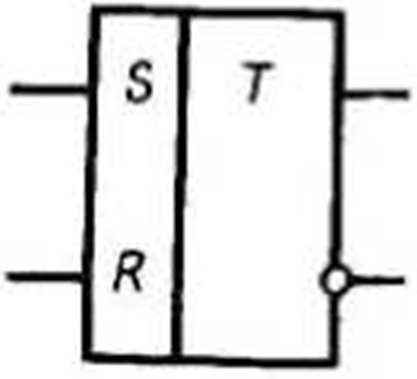

Т триггер:

Счетный триггер (Т-триггер) отличается тем, что он переключается с поступлением каждо­го импульса на тактовом входе, называемом в таком триггере счетным. Если после каждого переключения обеспечить автоматическую смену уровня потенциала на D-входе, то с каждым импульсом на C-входе триггер будет менять свое состояние.

Т
0
1

J K триггер:

J	K
0	0
1	0	1	0
0	1	0	1
1	1

Применение триггеров: для построения счетчиков, памяти, шифраторов, дешифраторов.

Б3.1. Автогенераторы (АГ), струк-я схема. Трехточечная схема АГ. Нестабильность частоты АГ. Методы стабилизации частоты.

АГ – устройство, автономно вырабатывающее электрически колебания.

В общем случае структура АГ.

В общем случае структура АГ

АЭ – активный элемент под воздействием обратной связи (ЦОС – цепь ОС) преобразует энергию источника питания ИП в колебание поддерживающие стационарный режим. В качестве АЭ могут быть использованы – транзисторы, лампы, диоды. КС - колебател. система (LC, кварц, камертон).

Существует 2 режима работы АГ: мягкий и жесткий. В мягком режиме появление выходных колебаний происходит в течении некоторого времени (времени установления колебаний). В жёстком – выходные колебания появляются мгновенно (примен. редко) из-за высокой нагрузки на усилительные элементы.

Для работы автогенератора необходимо выполнение 2-х условий, баланса амплитуд и баланса фаз:

1. модуль коэффициента передачи по кольцу должен равняться 1;

2. сдвиг фазы должен быть кратен 2π.

Существует 2 варианта построения схемы АГ: 1) индуктивная трехточка; 2) емкостная трехточка.

В торая схема имеет достоинства по сравнению с первой:

1. меньшее количество индуктивностей;

2. LC – ФНЧ по отношению к обратной связи, это обеспечивает большую частоту спектра и большую стабильность колебаний. Поэтому на практике в большинстве случаев используется данный вариант. На практике желательно возможность раздельного изменения рабочей частоты и коэффициента включения транзистора в резонансную систему. В этом случае используют схему Коплица.

З десь с помощью С2 можно изменять коэффициент включения.

Нестабильность – некоторый уход рабочей частоты в заданном диапазоне от первоначальной из-за дестабилизирующих факторов. Различают:

1. абсолютную Δf=f₀-f, f₀ - номинальная, f- текущая частота;

2. относительная Δf₀ %

Различают также долговременную, уход частоты заданный достаточно большим (>1 сек) промежуточным временем, и кратковременную, уход за малый (<1 сек) промежуток времени.

Высокой стабильностью частоты обладают кварцевые генераторы (Δf/f = 10^-6-10^-10), в котором в качестве колебательного контура используют пьезоэлектрический кварцевый резонатор.

Наивысшей стабильностью частоты (Δf/f = 10^-11-10^-13) обладают квантовые стандарты частоты.

Причины изменения частоты: 1) изменение параметров LC элементов входящих в систему; 2) изменение параметров транзистора, а в первую очередь сдвига фаз между токами коллектора и базы. Следовательно для увеличения стабильности необходимо: 1) применять высокодобротную резонансную систему; 2) использовать ее при малых коэффициентах включения, чтобы транзистор ее не шунтировал и не уменьшал добротность; 3) использовать транзисторы с коротким запасом по частоте, тогда сдвигом фаз в нем можно пренебречь.

Б3.2. Интермодуляционные помехи в супергетеродинном приемнике. Побочные каналы приема в супергетеродинного приемника.

Этот вид помех принадлежит к “тонким” эффектам на нелинейностях преобразователя и преселектора радиоприемника. При действии на нелинейное звено нескольких квазигармонических колебаний образуется ряд комбинационных частот: m₁f₁±m₂f₂±m₃f₃±.., где m_i=1,2,3…

Если одна или несколько комбинационных частот совпадает по частоте с каналом настройки или любым побочным каналом (прямым, зеркальным и т.п.) приема, то возникающее интермодуляционное колебание попадает в тракт основного усиления и уменьшает отношение Рс/Рш. Наибольшие уровни имеют интермодуляционные колебания с малым значением mf₁±f₂ (интермодуляция 2-го порядка); 2f₁±f₂; f₁±f₂±f₃ (интермодуляция 3-го порядка). (коэффициенты в формуле разложения уменьшаются с ростом номера порядка).

Опасность интермодуляционных колебаний определяется тем, что образующие его частоты помех f_i могут располагаться близко к частоте настройки преселектора f₀ радиоприемного устройства (рис. 12.10.).

Д ля “нижнего” расположения помех: 2f₂-f₁≈f₀. Для “верхнего” расположения помех: 2f₃-f₄≈f₀.

Другими словами интермодуляционные помехи совпадают с основной настройкой приемника. Таких комбинаций множество и не только для основной настройки, но и для побочных каналов приема.

Интермодуляционные помехи второго порядка возникают при менее близком и несимметричном расположении частот помех относительно f₀. Такие помехи в узкополосных преселекторах не проявляются. Для этого достаточно, чтобы отношение граничных частот преселектора удовлетворяла неравенству (f_0max/f_0min)<2 ("октавные фильтры").

Особенностями интермодуляционного поражения приема являются: 1) Жесткая связь с частотным поражением помех. 2) Зависимость от избирательных свойств преселектора и его полосы пропускания (поражение уменьшается с уменьшением полосы пропускания преселектора и повышения его избирательности). 3) Интермодуляция проявляется при меньших уровнях помех, чем в случае поражения “грубыми” эффектами.

Меры борьбы с интермодуляционным поражением: 1) Повышение избирательности преселектора. 2) Уменьшение полосы пропускания преселектора. 3) Повышение линейности преселектора (применение мощных приборов на входе, полевые (2-x затворные)транзисторы). 4) Октановые фильтры. 5) Если интермодуляционные помехи возникают на смесителе или первых каскадах УПЧ (что очень вероятно, т.к. сигналы дополнительно усиливаются преселекторами), то после преселектора помогает включение аттеннюатора.
