14. Список литературы
1. К.Ф. Роддатис, A.Н. Полтарецкий. Справочник по котельным установкам малой производительности. – М.: Энергоиздат, 1989.
2. И.М. Ляндо Эксплуатация мазутного хозяйства котельной промпредприятия. – М.: изд-во энергия, 1986.
3. В.А. Адамов. Сжигание мазута в топках котлов. -Ленинград: Недра, 1989.
4. Ю.Г. Назмеев. Мазутные хозяйства ТЭС. – М: МЭИ, 2002.
5. www.abok.ru
Приложение 1. Расчет паропровод-спутников
Исходные данные:
Рассчитывается
участок мазутопровода от основных
резервуаров до мазутонасосной, диаметр
мазутопровода
57х3.5, расход мазута G=0,806 м3/с. Температура
транспортируемого мазута tн=80
°C.

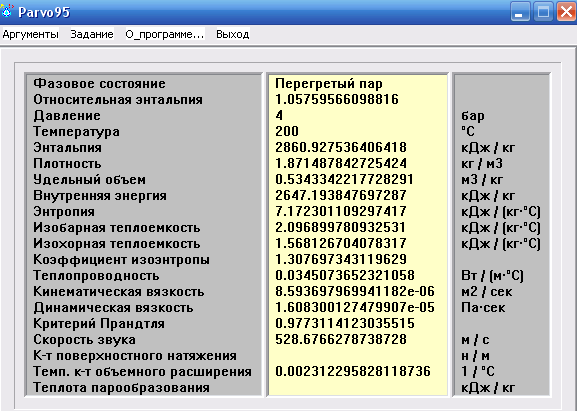

Для данного мазутопровода принимается паропровод ф 18х2. Подается насыщенный пар под давление 0,4 МПа. Температура пара tп=200 °C.
Толщину изоляции принимаем 50 мм.
Расчет:
Задаемся температурой воздуха под кожухом tв.к, °С, принимая ее в первом приближении в виде
Определяем удельное количество теплоты q, отдаваемое паровыми спутниками в воздух под кожухом по следующей методике.
Задаемся значением температуры стенки парового спутника:
αп определяется по формуле:
Если Gп неизвестно, значение wп выбирается в диапазоне 50-70 м/с. wп=50 м/с.
,Вт/м2·°С
Определяем коэффициент теплоотдачи αп.ст.в.к от стенок паровых спутников в воздух под кожухом с помощью таблицы:
Таблица 4.16 Коэффициент теплоотдачи от парового спутника в воздух, Вт/м2·°К
Температура пара tн, °С |
Наружный диаметр парового спутника, м |
|||
0,25 |
0,32 |
0,48 |
0,57 |
|
138 151 164 |
19,77 20,82 22,1 |
19,07 20,35 21,52 |
18,38 19,54 20,59 |
18,03 19,07 20,35 |
αп.ст.в.к=28,17 Вт/м2·°С.
Вычисляем коэффициент теплопередачи кп.в, Вт/м°С, от пара в паровых спутниках в воздух под кожухом.
Определяем удельное количество теплоты q Вт/м2, отдаваемое паровыми спутниками в воздух под кожухом:
Определяем удельное количество теплоты q1, отдаваемое от воздуха под кожухом мазуту в мазутопроводе.
Задаемся температурой стенки мазутопровода в области, обогреваемой паровыми спутниками:
tст.в = 0,5·(tм+ tв.к)
tст.п = 0,5·(80+140)=110°С
Определяем коэффициент теплоотдачи αв.к.ст.м от стенок паровых спутников в воздух под кожухом с помощью таблицы:
Таблица 4.17. Коэффициент теплоотдачи от воздуха под кожухом к обогреваемому трубопроводу.
Показатель |
Значение |
||
Температура пара tп, °С Коэффициент теплоотдачи Вт/м2·°К |
138 13,37
|
151 13,96 |
164 14,54 |
αв.к.ст.м =12,1 Вт/м2·°С.
Плотность мазута при 80 °C: ρм=959 м3/кг
Скорость мазута:
вязкость мазута при 80 °C: λ=1,35·10-4 м2/с.
теплоемкость при 80 °C: с=1938 Вт/кг·°C
теплопроводность при 80 °C: λп=0,12 Вт/м·°C
Рассчитываем коэффициент теплоотдачи αст.м, от стенок трубопровода к мазуту:
Вычисляем коэффициент теплопередачи кп.в, Вт/м°С, от воздушного пространства под кожухом к мазуту в трубопроводе.
Определяем удельное количество теплоты q Вт/м2, отдаваемое паровыми спутниками в воздух под кожухом:
Вычисляем удельное количество теплоты q2, передаваемое от воздуха под кожухом в окружающую среду.
Находим среднюю температуру окружающей среды, °С, в области паровых спутников, для мазутопроводов, прокладываемых над землей tо.п=tв=-34 °С.
Задаемся начальным приближением температуры стенки изоляции со стороны паровых спутников tи.п1 и температуры стенки изоляции со стороны пространства, окружающего изоляцию:
Определяем среднюю температуру изоляции в области паровых спутников:
Находим теплопроводность изоляционного материала:
Определяем коэффициент теплоотдачи αв.к.и от воздуха под кожухом к изоляции, который в большинстве случаев можно принять равным 14 Вт/м2·°С.
Коэффициент теплоотдачи от изоляции в области паровых спутников в окружающую среду определяется по таблице:
Таблица 4.21. Значения коэффициента теплоотдачи αи.п.в, Вт/м°К от изоляции в воздух
Расположение и характер объекта |
В закрытом помещении |
На открытом воздухе при скорости ветра, м/с |
||
5 |
10 |
15 |
||
Цилиндрические объекты, диаметром: менее 2 м более 2 м |
10,47 11,63 |
20,93 23,26 |
29,08 34,89 |
34,89 46,52 |
Принимаем αи.о.п=10,47 Вт/м2·°С.
Рассчитываем коэффициент теплоотдачи от воздушного пространства под кожухом в окружающую среду в области спутников:
Так
как
Определяем удельное количество теплоты, переданное от воздуха под кожухом в окружающее пространство в области паровых спутников:
Определяем количество теплоты q0, отданное мазутом в окружающую среду через стенки мазутопровода и изоляцию:
Находим среднюю температуру окружающей среды, °С, в области паровых спутников, для мазутопроводов, прокладываемых над землей tо.п=tв=-34 °С.
Задаемся начальным приближением температуры стенки изоляции со стороны паровых спутников tи.т1 и температуры стенки изоляции со стороны пространства, окружающего изоляцию:
tи.т1= tв.к-3=80-3=77 °С
tи.т2= tо.п+3=-34+3=-31 °С
определяем среднюю температуру изоляции в области паровых спутников:
tи.п=0,5·( tи.п1+ tи.п2)=0,5·(77+(-31))=23 °С
Находим теплопроводность изоляционного материала:
Коэффициент теплоотдачи от изоляции в области мазута в окружающую среду определяется по таблице:
Таблица 4.21. Значения коэффициента теплоотдачи αи.о.п , Вт/м2·°К, от изоляции в воздух
Расположение и характер объекта |
В закрытом помещении |
На открытом воздухе при скорости ветра, м/с |
||
5 |
10 |
15 |
||
Цилиндрические объекты, диаметром: менее 2 м более 2 м |
10,47 11,63 |
20,93 23,26 |
29,08 34,89 |
34,89 46,52 |
Принимаем αи.о.п=10,47 Вт/м2·°С.
Рассчитываем коэффициент теплоотдачи от мазута в окружающую через стенку трубопровода и изоляцию по формуле:
Рассчитаем удельное количество теплоты, отданное мазутом в окружающую среду через изоляцию:
Суммарные потери от 1 метра трубы:
Приложение 2. Расчет подогревателей типа «труба в трубе»
Таблица 6.1 - Расчет подогревателей типа «труба в трубе»
Параметр
|
Подогрева-тель основного резервуара |
Подогрева-тель перед форсунками |
1 |
2 |
3 |
Тепловой расчет |
||
Начальная температура tп', 0С |
|
|
Конечная темпереатура tп", 0С |
|
|
Средняя температура мазута в подогревателе tср, 0С |
|
|
Температура окружающей среды подогреватель t0, 0С |
|
|
Средняя теплоемкость мазута в подогревателе cср, Дж/кг0С |
|
|
Расход мазута через подогреватель Gм, кг/с |
|
|
Тепловой поток на нагрев мазута Qн, Вт |
|
|
Температура изоляции подогревателя tиз, 0С |
|
|
Температура насыщения пара tп, 0С |
|
|
Коэффициент теплопередачи через стенку подогревателя в окружающую среду kиз, Вт/м2*0С |
|
|
Площадь изоляции Fиз, м2 |
|
|
Тепловой поток на компенсацию тепловых потерь Qп, Вт/м2*0С |
|
|
Мощность подогревателя Q, Вт |
|
|
Диаметр корпуса DS, мм |
|
|
Диаметр внутренней трубы ds, мм |
|
|
Длина рабочей части трубки L, м |
|
|
Плотность мазута в подогревателе ρср при tср, кг/м3 |
|
|
Расчетная площадь поперечного сечения трубок fтррасч, м2 |
|
|
Площадь поперечного сечения трубок fтр, м2 |
|
|
1 |
|
|
Расчетное число параллельно установленных секций m |
|
|
Принятое число параллельно установленных секций m |
|
|
Площадь межтрубного пространства fм.т., м2 |
|
|
Плотность пара ρп при давлении p=0,5 МПа, кг/м3 |
|
|
Скрытая теплота парообразования r, кДж/кг |
|
|
Коэффициент теплоусвоения ε |
|
|
Расход пара Dп, кг/с |
|
|
Скорость пара в подогревателе wп, м/с |
|
|
Коэффициент теплоотдачи от пара к стенке k1, Вт/м20С |
|
|
Коэффициент теплопроводности мазута λсрм при tср, Вт/м0С |
|
|
Коэффициент температуропроводности a, м2/с |
|
|
Вязкость мазута νсрм при tср, м2/с |
|
|
Критерий Pe |
|
|
Критерий Nu |
|
|
Коэффициент теплоотдачи от стенки к мазуту k2, Вт/м20С |
|
|
Коэффициент теплопроводности стали kст, Вт/м0С |
|
|
Коэффициент теплопередачи k, Вт/м20С |
|
|
Средний логарифмический температурный напор tср, 0С |
|
|
Плотность теплового потока q, Вт/м2 |
|
|
Расчетная площадь поверхности нагрева Fнрасч, м2 |
|
|
Фактическая площадь нагрева одной секции Fн1, м2 |
|
|
Расчетное число последовательно установленных секций n |
|
|
1 |
|
|
Принятое к установке число последовательно включенных секций n |
|
|
Фактическая площадь теплообмена подогревателя Fн, м2 |
|
|
Невязка , % |
|
|
Гидродинамический расчет |
||
Критерий Reм |
|
|
Критерий Prж2 при средних параметрах мазута в подогревателе |
|
|
Температура стенки со стороны пара tст1, 0С |
|
|
Температура мазута в пристенном слое tст2, 0С |
|
|
Вязкость мазута при tст2, м2/с |
|
|
Коэффициент теплопроводности при tст2, Вт/м*0С |
|
|
Теплоемкость c при tст2, Дж/кг*0С |
|
|
Плотность при tст2, кг/м3 |
|
|
Коэффициент температуропроводности a при tст2, м2/с |
|
|
Критерий Prст2 при параметрах мазута в пристенном слое |
|
|
Коэффициент гидравлического трения тр |
|
|
Путевые потери Plм, Па |
|
|
Суммарный коэффициент местных потерь м |
|
|
Местные потери давления Pместм, Па |
|
|
Суммарные потери давления в подогревателе Pм, Па |
|
|
Приложение 3. Расчет погружных парозмеевиковых подогревателей.
Таблица 6.2. Расчет погружных парозмеевиковых подогревателей.
Параметр |
Приемная емкость |
Расходная емкость |
1 |
2 |
3 |
Емкость резервуара Vрез, м3 |
|
|
Температура на входе в резервуар t', 0С |
|
|
Температура на выходе из резервуара t", 0С |
|
|
Средняя температура мазута в резервуаре tср, 0С |
|
|
Плотность мазута данной марки при 200С 20, кг/м3 |
|
|
Средняя плотность мазута в резервуаре ср, кг/м3 |
|
|
Масса мазута в резервуаре Mрасх, т |
|
|
Норма поверхности нагрева f, м2/т |
|
|
Площадь нагрева Fн, м2 |
|
|
Наружный диаметр трубы змеевика d, мм |
|
|
Длина змеевика L, м |
|
|
Удельный расход пара g, кг/м2*ч |
|
|
Расход пара Dп, кг/с |
|
|
Приложение 4. Гидравлический расчет мазутопроводов.
Таблица 7.1. Гидравлический расчет мазутопроводов.
|
Участки |
0-1 |
1-2 |
2-4 |
4-1 |
1-3 |
3-1 |
1 |
Расход, кг/с |
|
|
|
|
|
|
2 |
Плотность, кг/м3 |
|
|
|
|
|
|
3 |
Расход, м3/с |
|
|
|
|
|
|
4 |
Т, С |
|
|
|
|
|
|
5 |
Вязкость, м2/с |
|
|
|
|
|
|
6 |
Скорость, м/с |
|
|
|
|
|
|
7 |
Диам, м |
|
|
|
|
|
|
8 |
Диам факт, м |
|
|
|
|
|
|
9 |
Скорость факт, м/с |
|
|
|
|
|
|
10 |
Re |
|
|
|
|
|
|
11 |
λ |
|
|
|
|
|
|
12 |
Длина, м |
|
|
|
|
|
|
13 |
ξ |
|
|
|
|
|
|
14 |
Потери, МПа |
|
|
|
|
|
|
15 |
Толщ стенки, мм |
|
|
|
|
|
|
16 |
Диам наружн, м |
|
|
|
|
|
|
17 |
Потери, м |
|
|
|
|
|
|
