1 . Баллон Кислородный 40л гост 949-73

Кислородные баллоны емкостью 40 литров изготавливаются из стали марки –30ХГСА, 45, Д. Масса баллонов указана без вентилей, колпаков, колец и башмаков и является справочной величиной и номинальной при изготовлении баллонов с ограничением по массе. Длины баллонов указаны как справочные и принимаются номинальными при изготовлении баллонов с ограничением по длине.

Наибольшее распространение при газовой сварке и резке получили баллоны вместимостью 40 дм³. Эти баллоны имеют размеры: • наружный диаметр - 219 мм; • толщина стенки - 7 мм; • высота - 1 390 мм; • масса баллона без газа - 67 кг. Они рассчитаны на рабочее давление 15 МПа, а испытательное - 22,5 МПа. На сварочном посту кислородный баллон устанавливают в вертикальном положении и закрепляют цепью или хомутом. Для подготовки кислородного баллона к работе отвертывают колпак и заглушку штуцера, осматривают вентиль, чтобы установить, нет ли на нем жира или масла, осторожно открывают вентиль баллона и продувают его штуцер, после чего перекрывают вентиль, осматривают накидную гайку редуктора, присоединяют редуктор к вентилю баллона, устанавливают рабочее давление кислорода регулировочным винтом редуктора. По окончании отбора газа из баллона необходимо следить, чтобы остаточное давление в нем было не меньше 0,05-0,1 МПа. Причинами взрыва кислородных баллонов могут быть попадание на вентиль жира или масла, падение или удары баллонов, появление искры при слишком большом отборе газа (электризуется горловина, баллона), нагрев баллона каким-либо источником тепла, в результате чего давление газа в баллоне станет выше допустимого.

Ацетиленовые баллоны.

Баллон Ацетиленовый ЛМ 40Л ГОСТ 949-73 Ацетиленовые баллоны емкостью 40 литров изготавливаются из стали марки- 30ХГСА. Резьба горловины баллонов должна изготовляться в соответствии с ГОСТ 9909-81.На вентиле, ввинченном в горловину баллона, должно оставаться 2-5 запасных ниток, установка вентилей должна производится с применением уплотнителя. Технические характеристики Диаметр цилиндра ,мм 219. Емкость ,л 40. Высота, мм 1350.  Вес баллона , кг 90. Пористость , % 92. Растворитель ацетон. Газовбираемость,кг 7,5. Максимальное давление газа при +20 С, Мпа 2,3.

А цетиленовый баллон заполняют пористой массой из активированного древесного угля или смесью угля, пемзы и инфузорной земли. Массу в баллоне пропитывают ацетоном, в котором хорошо растворяется ацетилен. Ацетилен, растворяясь в ацетоне и находясь в порах пористой массы, становится взрывобезопасным и его можно хранить в баллоне под давлением 2,5-3 МПа. Максимальное давление ацетилена в баллоне составляет 3 МПа. Давление ацетилена в полностью наполненном баллоне изменяется при

изменении температуры окружающей среды.

Краткие технические характеристики редуктора бко50 4:

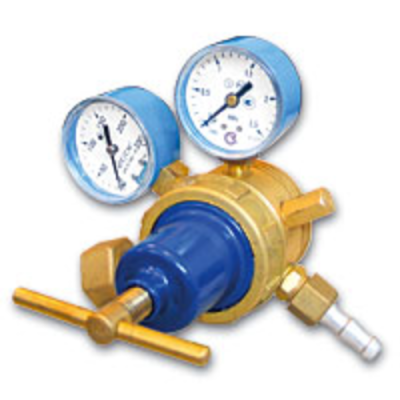

Редуктор кислородный БКО-50-4ГОСТ 13861-89

Редуктор кислородный предназначен для понижения и регулирования давления газа — кислорода, поступающего из баллона, рампы или сети, и автоматического поддержания постоянным заданного рабочего давления газа.

Кислородные редукторы, применяемые при газовой сварке и резке металлов, окрашивают в голубой цвет и крепят к вентилям баллонов накидными гайками. Наибольшее допустимое давление газа на входе в редуктор — 200 кгс/см², наименьшее давление — 26 кгс/см², наибольшее рабочее давление 12,5 кгс/см², наименьшее 1 кгс/см². При наибольшем рабочем давлении расход газа составляет 50 м³/ч. Масса редуктора 1,2 кг.

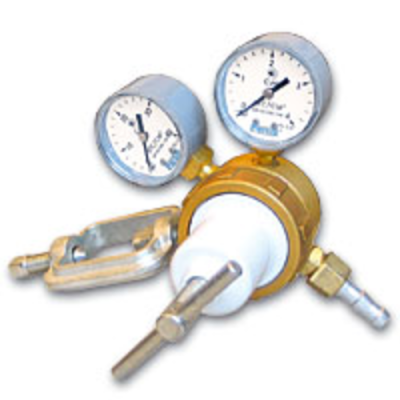

Редуктор Ацетиленовый БАО-5ГОСТ 13861-89

Предназначен для понижения и регулирования давления ацетилена, поступающего из баллона, и автоматического поддержания постоянным заданного давления газа.

Наибольшая пропускная способность, м³/ч - 5,0 Максимальное давление газа на входе, МПа(кгс/см²) - 2,5 (25) Максимальное рабочее давление газа, МПа (кгс/см²) - 0,15 (1,5) Условный проход резино-тканевого рукава в мм - 9

В процессе работы в редукторе автоматически поддерживается постоянное рабочее давление независимо от расхода газа. В случае увеличения расхода газа клапан больше открывается, так как давление на подвижную мембрану уменьшается, а при уменьшении расхода газа клапан прикрывается, так как давление газа на мембрану в этот момент несколько возрастает.
