Вопрос №11 Конструкции и последовательность выполнения наружных стен кирпичных зданий.

Конструкция наружной стены кирпичного здания: 1 - деревянные вкла­дыши; 2 - анкерные стержни из оцинкованной проволоки; 3 - мо­нолитный железобетонный пояс; 4 - термовкладыш; 5 - вентиляци­онные отверстия; 6 - пленка; 7 - прижимная доска

Первоначально ведется кладка основной части стены на высоту яруса (в 1,5-2 кирпича) Несущие стены (I) и утеплитель определяются расчетом. Утеплитель выполняют из минераловатных плит. Крепление к стене может осуществляться с помо­щью деревянных брусков, в процессе работы в швы через 2 ряда кирпичей с шагом 50 см. укладывают штыри из нержавеющей стали d=5-8мм. Выступающий за кладку конец д. на 3-5см. превышать толщину утеплителя, после выполнения кладки на высоту яруса на стержни нанизывают плиточный утеплитель (роквул). Для пре­дотвращения от увлажнения утеплитель после крепления покрывают пленкой. Между утеплителем и наружной за­щитно-декоративной стенкой (IV) уст­раивается воздушная прослойка 25 мм (III). Далее на высоту яруса с учетом вступающих стержней выкладывают защитно-декоративную стенку (0,5-1 кирпич).

Другой метод заключается в том, что утеплитель крепится к наружным стенам с помощью специальных оцинкованных кронштейнов, обеспечивающих жесткую расчетную толщину утеплителя. Вместо защитно-декоративной кирпичной стен­ки выполняется трехслойная штукатурка по металлической сетке, прикрепленной к кронштейнам. Количество кронштей­нов - 3 шт. на 1 м². Сетка с размером ячейки 20x20 мм из проволоки d=l...l,5 мм. Первый грунтовый рас­твор из известково-цементной смеси (10 мм), второй - выравнивающий (10 мм) и третий - цветной декоративный. Все слои наносятся механическим на­пылением.

Защитно-декоративная стенка может выполняться из кирпича и из строганых досок (вагонки), что придает внешнему виду здания архитектурную выразительность и эстетическую привлекательность.

Вопрос №12 Системы перевязки швов кирпичной кладки и условия их применимости.

При сплошной кладке стен применяют однорядную (цеп­ную) или многорядную системы перевязки; для узких простен­ков, (шириной до 1 м) и столбов — трехрядную.

П ри однорядной (цепной) системе перевязки тычковые и ложковые ряды чередуются. Каждый вертикаль­ный шов нижнего ряда перекрывается кирпичами верхнего ря­да. При этом в каждом ряду вертикальные поперечные швы пeрекрываются на 1/4, а вертикальные продольные — на 1/2 кир­пича. С фасадной стороны связанные между собой кирпичи по вертикали образуют рисунок в виде цепочки, чем объясняется сохра­нившееся до сих пор название — цепная перевязка. Кладка с однорядной системой перевязки отличается высокой прочно­стью; в ней полностью соблюдаются все три правила разрезки. Однако она требует значительных затрат труда.

М ногорядная система перевязки основана на чередова­нии одного тычкового ряда с пятью ложковыми. При этом вертикальные поперечные швы перекрывают вышеле­жащими кирпичами в каждом ряду, а продольные швы — толь­ко через пять рядов. В такой кладке несущая способность составляет 94% по отношению к этому показателю кладки с од­норядной системой перевязки. Однако она менее трудоемка.

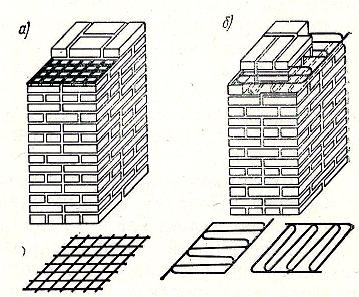

Трехрядная система перевязки допускает совпадение вертикальных продольных и по­перечных швов в трех смежных рядах, перевязывая их четвер­тым рядом кладки. Несущая способность такой кладки составляет 97% однорядной кладки. Независимо от принятой системы перевязки требуется ряды кладки — первый и последний, а также на уровне обрезов стен и столбов, в выступающих элементах (карнизах, поясах и т.п.), под опорными частями балок, плит — выкладывать тычками из целых кирпичей.
