31. Отдельные фундаменты мелкого заложения. Основные конструктивные решения и применяемые материалы.

Одним из типов фундаментов в открытых котлованах являются отдельные фундаменты. Отдельные фундаменты бывают как стаканного типа, так и бесстаканного типа. Отдельные фундаменты устраивают под колонны и стены в комбинации с фундаментными балками, углы зданий, балки, фермы, арки, опоры рам. Подошву таких фундаментов можно развивать длину и ширину. Отдельные фундаменты не увеличивают жесткости сооружения. Обычно их применяют, когда неравномерности осадки не превышают допустимых значении. Иногда удается выравнивать осадки путем уменьшения давления под подошвой фундаментов, которые по расчету должны получить большие осадки.

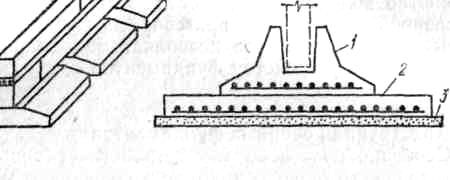

ОТДЕЛЬНЫЕ ф. устр под отдельные опоры, колонны, стойки, рамы, а т-же под стены если прочность гр-тов достаточна, при устр-ве ф-тов мелкого заложения. По бетонной подготовке укладывают подушечный блок, на котором устр-ся стакан. (рис. а) под колонну, б) под стену) При сборных плитах или подушках толщина плиты принимается 30-60см (кратно 30). Гнездо стакана имеет переменное сечение стенки стакана – 15см. (75-50). Минимальная толщина защитного слоя у ионол-х фунд-в 35мм., у сборных – 30мм. В зависимости от расчетной ширины ф-та, ф-ты м. иметь одноплитн., двухплитн и более уширения. Уширения ф-тных плит от подколонника делаются под углом 45град с таким условием, чтобы бетон под колонной работал на сжатие. При использовании сборн. плит устр-ся песчаная подушка.5-7см. Отметка верха стакана приним-ся выше чистого пола на 15 см, для того, чтобы опереть стены устр-ся фунд балки, которые примык. к подстаканнику и устан-ся на бетонные столбики, при чем верх ф-ной балки располог-ся меньше чем отметка чистого пола. Сборные фунд-ты под колонны наиболее целесооб-ны, когда их можно сделать из одного блока небольшой массы. Сборка фундаментов из некольких блоков приводит к допол-му расходу армат-ры, располаг-ся в нескольких уровнях. Применение отд-х фунд-в из 2-х и более блоков рационально лишь в сжатые сроки (для исключения промерз-я грунто, удешевления работ по осушению котлованов и др.). При устройстве фунд-в из пустотелых сборных блоковдостиг-ся уменьшением расхода бетона, массы фунд-та, сроков его возвед-я трудовых затрат на строит-во, но при этом увелич-ся расходы стали. Материалы, применяемые для изготовления: 1) Отдельно-стоящий без стакана: сборный и монолитный ж/б, кирпич, пиленный камень, цементогрунт. Отдельно-стоящий стаканного типа: сборный и монолитный ж/б. I — подколонник; 2 — плита; 3 — подсыпка из песка. Центрально-нагруженные устраивают с подошвой виде квадрата, а внецентр-нагруж-е виде прямоугольника. (соотношение сторон 0,6…0,85). Плитные фундаменты со сборными и монолитными стаканами выполняются из бетона класса не менее 12,5 (арматура класса А-III) и рекомендуется для снижения неравномерностей деформ-й в слабых, просадочных, набухающих грунтах, а также в сейсмических районах. Размеры фундаментов (плит, подколон-в принимаются кр 300мм.)
