6.Нивелирование, виды нивелирования, определение превышений и отметок точек.

Нивелирование служит для опр-я превышений м/ду точками и отметок точек. Сущ-ет след. виды:

  1. Геометрическое – нивелирование с помощью горизонтального луча визирования. Самое точное: ошибка до 50 мм на 1 км двойного нивелирного хода. Прибор – нивелир.

  2. Тригонометрическое – нивелирование с помощью наклонного луча. Ошибка до 20-30 см на 1 км двойного нивелирного хода. Применяют теодолиты, тахеометры.

    1. Гидростатеческое – Ошибка 1-2 мм на 20 см длины. Основано на принципе сообщающихся сосудов, заполненных водой. Прибор – гидростатический нивелир.

    Отсчет по шкале в т.А - а; в т.В – b:

    h = b – a - превышение

  3. Стериофотограмметрическое – превышение м/ду точками опр-ют по фотоснимкам спец. приборами. Для этого берут 2 снимка того же участка, снятого с разных точек. Есть устройство для измерения расст. по фотоснимкам.

Определение превышений (геометрическое нивелирование) и отметок точек

Нивелир приводят в рабочее положение (вертикальную ось приводятв отвесное положение с помощью круглого уровня и подземных винтов

h – превышение м/ду точками, П – отсчет по передней рейке, З – отсчет по задней рейке,

НА – отметка в т.А, НВ – отметка в т.В, i – высота прибора

ГП – горизонт прибора от линии визириования до уровенной пов-ти (отметка визирного луча).

ГП = отметка точки + отсчет по рейке, установленной на этой точке ( для каждой станции отдельно)

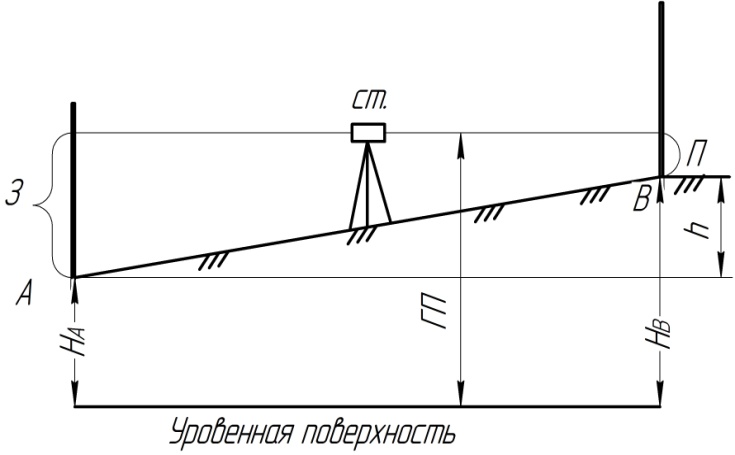

Способ из средины

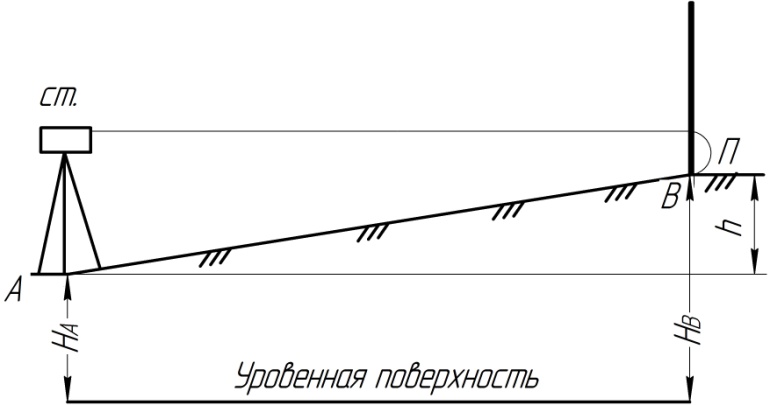

Способом вперед

h = З – П

опр-ние отметок точек ч/з горизонт прибора:

НВ = (НА + З) – П = ГП – П

НА + З = ГП НВ = ГП – П

ч/з превышение: НВ = НА + h

h = i – П

ч/з превышение:

НВ = НА + h

7.Перенесение на местность проектных отметок.

По середине м/ду репером и выносимой точкой устанавливают нивелир. Устанавливают рейку.

Вычисляют: ГП = НRp + a, b = ГП – Нпр

( Нпр – проектная отметка (задана)).

Поворачивают трубу, и помощник перемещает рейку до тех пор, пока не установится отсчет b.

Для контроля определяем отметку вынесенной точки. Изменяем высоту прибора на 2-3 см. Устанавливаем рейку на репер. Снимаем отсчет. Вычисляем превышение h1=a1-b1, вычисляем отметку HB= Нпр - h1.

|HB- НRp | ≤ 5 мм.
