Закладные устройства
С целью обеспечения реальной возможности скрытного подслушивания и существенного повышения его дальности широко применяются закладные устройства.
Классификация.
Закладные устройства подразделяются на:
проводные;
радиозакладки:
аппаратные;
акустические;
Радиозакладки подразделяются:
по диапазону частот:
-в метровом;
-в УКВ;
-в СВЧ;
-в ИК;
по стабильности частоты передатчика:
нестабильные;
кварцованные;
по режиму работы:
неуправляемые;
управляемые по акустическому сигналу;
управляемые по радиосигналу;
питание:
с автономным питанием;
с питанием от сети;
с питанием от РЭС (радиоэлектронного средства);
по способу установки:
с заходом;
без захода;
Проводные закладки представляют собой субминиатюрные микрофоны, скрытно установленные в предметах мебели и интерьера и т.д., соединенные тонким проводом с микрофонным усилителем и средством фиксации, размещаемыми в других помещениях. Преимущества проводных: высокая чувствительность и помехоустойчивость. Недостатки проводных: провод – демаскирующий признак, сложности в установке. Радиозакладки лишены недостатков проводных. Но у них проявляются другой демаскирующий признак – радиоизлучение. В зависимости от вида первичного сигнала их разделяют на аппаратные и акустически. Аппаратные устанавливаются в телефонных аппаратах, ПЭВМ и в других радиоэлектронных средства. Входными сигналами для них являются электрические сигналы, несущую речевую информацию или информационные последовательности, циркулирующие в ПЭВМ при обработке конфиденциальной информации. В таких закладках отсутствует необходимость переписывания информации с акустического носителя на носитель среды распространения, что упрощает их конструкцию и имеется возможность использования для энергопитания энергию средств.
Простейшая акустическая закладка содержит следующие устройства:

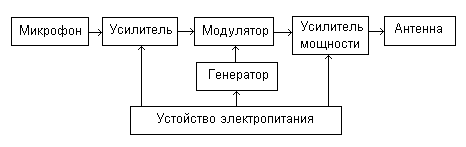

Рис. 3.15. Структурная схема акустической закладки.
Микрофон преобразует акустический сигнал с информацией в электрический сигнал, который усиливается до уровня входа модулятора. В модуляторе производится модуляция колебания несущей частоты, то есть производится перезапись информации на высокочастотный сигнал. Для обеспечения необходимой мощности излучения модулированный сигнал усиливается в усилителе мощности. Излучение радиосигнала в виде электромагнитной волны осуществляется антенной.
Основное условие радиозакладного устройства: в целях сокращения веса, габаритов и энергопотребления в радиозакладке указанные функции технически реализуются минимально возможным количеством активных и пассивных элементов.
Для более 90% радиозакладок рабочие частоты сосредоточены в интервале: 88 МГц — 501 МГц
Средства лазерного подслушивания
Лазерное подслушивание предназначено для съема информации с плоских вибрирующих под действием акустических волн поверхностей (преимущественно стекло в закрытых помещениях).
Система лазерного подслушивания состоит из лазеров в ИК диапазоне и оптического приемника. Лазерный луч с помощью оптического прицела направляется на окно помещения. При отражении лазерного луча с вибрирующей поверхности происходит модуляция акустическим сигналом угла отраженного луча или его фазы.
В первом варианте вектор отраженного от вибрирующей поверхности стекла меняется в соответствии с амплитудой и фазой акустической волны. Отраженный луч принимается оптическим приемником, размещаемым в соответствии с усредненным углом отражения. Положение светочувствительной мишени (фотокатода) юстируется таким образом, чтобы пятно отраженного лазерного луча при отсутствии колебаний стекла освещало половину экрана. В этом случае изменения направления отраженного луча при колебаниях стекла вызывают соответствующие изменения площади пятна на фотокатоде оптического приемника и появления в светочувствительном слое модулированного по амплитуде электрического сигнала. Далее идет усиление и запись на регистрацию. Второй вариант предусматривает реализацию в оптическом приемнике фазовой демодуляции путем сравнения фаз облучающего и отраженного лучей. С этой целью исходный луч с помощью полупрозрачного зеркала «расщепляется» на два луча. Одним из них облучается стекло, а другой направляется к приемнику в качестве опорного. В точке приема в результате интерференции опорного и отраженного лучей на поверхности светочувствительного слоя в приемнике возникают электрические заряды, величина которого соответствует разности фаз лучей. Преимущество — высокая чувствительность системы подслушивания. Недостаток — трудность улавливания отраженного луча.
Средства высокочастотного навязывания
Добывание информации путем высокочастотного навязывания достигается в результате дистанционного воздействия высокочастотным электромагнитным полем или электрическими сигналами на элементы, способные модулировать их информационные параметры первичными электрическими или акустическими сигналами с речевой информацией. В качестве таких элементов могут использоваться различные полости с электропроводной поверхностью, представляющие собой высокочастотные контура с распределенными параметрами и объем которых меняется под действием акустической волны. Если частота такого контура совпадает с частотой высокочастотного навязывания, а поверхность полости находится под воздействием акустической информацией, то эквивалентный контур переизлучает и модулирует внешнее поле.
Более часто в качестве модулирующего применяется нелинейный элемент, в том числе в схеме телефонного аппарата. В этом случае высокочастотное навязывание обеспечивается подведением к телефонному аппарату высокочастотного гармонического сигнала путем подключения к телефонному кабелю высокочастотного генератора. В результате взаимодействия высокочастотного колебания с речевыми сигналами на нелинейных элементах телефонного аппарата происходит модуляция высокочастотного колебания речевым низкочастотным сигналом. Принципы этого явления аналогичны работе смесителя радиоприемника. После преобразования появляются сигналы, частоты которых представляют различные комбинации частот исходных сигналов. Эти сигналы модулированы сигналами речевой информации и могут перехвачены приемником злоумышленника.
