Практическая работа 2

Тема. Настройка протокола TCP/IP.

Цель: изучить основные этапы установки TCP/IP протокола, принцип распределения IP-адресов в программе Microsoft VirtualPC.

Теоретическое обоснование

Для создания одноранговой сети Ethernet в ОС Windows 2000 Professional, Windows XP Professional необходимо, во-первых, создать на каждом компьютере подключение по локальной сети, на­строив параметры протокола TCP/IP сетевого соединения, и, во-вторых, настро­ить параметры сетевой идентификации компьютеров.

В системах Windows 2000/XP/2003 поддержка протокола TCP/IP сетевыми соеди­нениями устанавливается автоматически, но пользователь может в любой мо­мент изменить конфигурацию TCP/IP: либо удалить или переустановить этот протокол. Если в компьютере по каким-то причинам отсутствует под­держка протокола TCP/IP, необходимо произвести пошаговую проце­дуру установки протокола TCP/IP для Windows 2000 (так как в системах Windows XP/2003 эти процедуры выполняются аналогичным образом, в даль­нейшем ограничимся ссылками на некоторые отличия в интер­фейсе этих систем).

Описание.

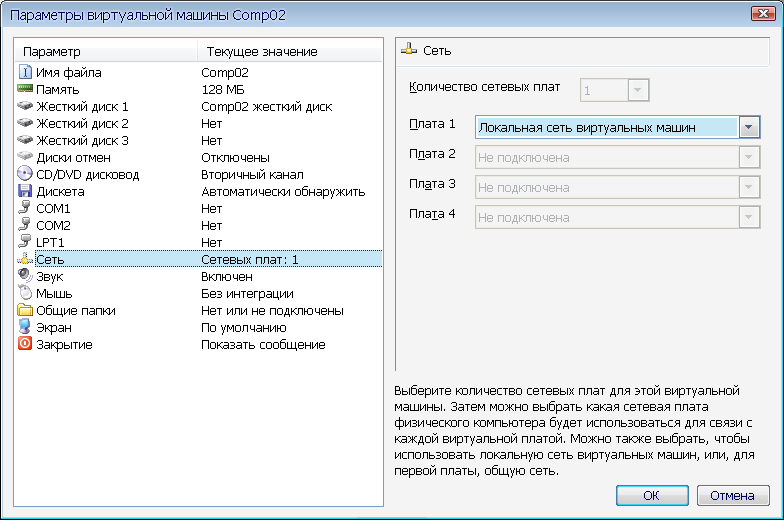

При настройке сети виртуальных машин убедитесь, что в свойстве каждого компьютера были проставлены сетевые настройки (Параметры > Сеть) и в поле Плата 1 было выбрано Локальная сеть виртуальных машин.

Для того чтобы приступить к работе запустим программный пакет Microsoft VirtualPC из меню Пуск ♦ Программы, который даст возможность работать с виртуальными компьютерами (машинами). Выберем один из компьютеров, например (Comp02) и нажмем кнопку Пуск (Рисунок 1), после этого загрузиться аналогичная система, которая установлена на вашем компьютере и имеет те же возможности.

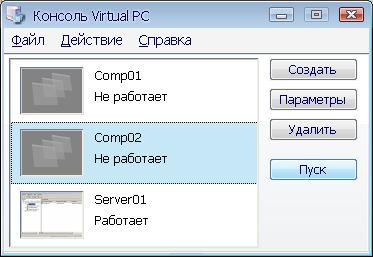

Рисунок 1 – Диалоговое окно программы VirtualPC

После загрузки выполняем ряд операций:

1. Процедура установки протокола tcp/ip.

1.1. Выберите в меню команду Пуск ♦ Настройка ♦ Панель управления (Start ♦ Settings ♦ Control Panel).

В системе Windows XP/2003 на панели управления дважды щелкните кнопкой мыши на иконке Сетевые подключения (Network Connections); в системах Windows 2000 дважды щелкните на Сеть и удаленный доступ к сети (Network and Dial-up Connections). Отобразится Сетевые подключения (Network Connections), (для Windows 2000 Сеть и удаленный доступ к сети (Network and Dial-up Connections)), представленный на рисунке 2.

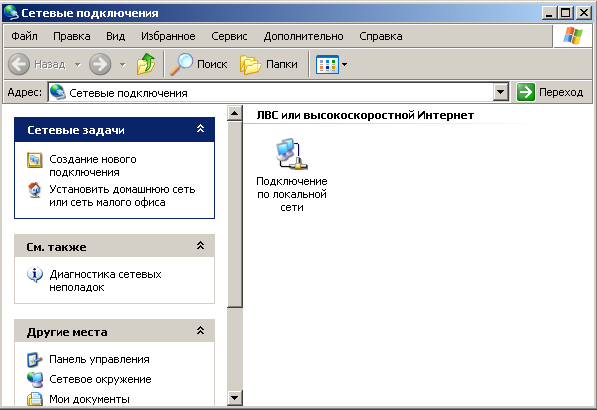

Рисунок 2 – Диалоговое окно сетевых подключений Windows XP/2003

1.2. В диалоге для Windows XP/2003 диалог Сетевые подключения (Network Connections) (для Windows 2000 Сеть и удаленный доступ к сети (Network and Dial-up Connections)) щелкните правой кнопкой мыши на любом из объектов подключений к ло­кальной сети и выберите из контекстного меню элемент Свойства (Properties). Отобразится диалог, представленный на рисунке 3.

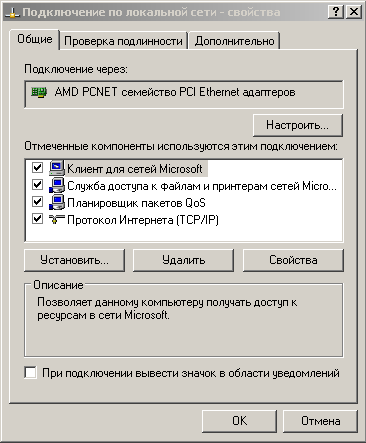

Рисунок 3 – Общие свойства протокола TCP/IP

1.3. По умолчанию, протокол TCP/IP устанавливается в системе Windows XP/2003/2000 при инсталляции, поэтому он должен отображаться в списке установленных протоколов. Если же в списке установленных протоколов от­сутствует TCP/IP, щелкните кнопкой мыши на кнопке Установить (Install) и в отобразившемся диалоге (рисунок 4) выберите элемент Протокол (Protocol). Щелкните на кнопке Добавить (Add).

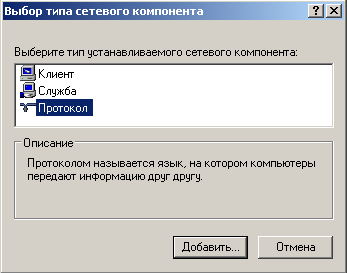

Рисунок 4 – Окно выбора компонентов сетевого соединения

1.4. В отобразившемся диалоге (Рисунок 5) из списка протоколов выберите прото­кол TCP/IP и щелкните на кнопке ОК. Протокол TCP/IP будет установлен и перезапускать систему не потребуется.

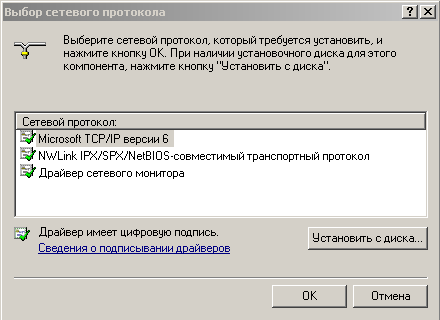

Рисунок 5 – Окно выбора сетевого протокола

1.5. Теперь необходимо настроить протокол TCP/IP, и первое, что следует сделать, это задать IP-адрес и маску строящейся подсети в параметрах протокола TCP/IP каждого компьютера. В общем случае при конфигурировании протокола TCP/IP не требуется устанавливать IP-адрес, поскольку этот параметр может автоматически назначаться системой Windows. Также IP-адреса клиентам могут выделяться сервером DHCP, настроенным на автоматическое присвоение сетевым компьютерам динамических IP-адресов из некоторого диапазона арендованных IP-адресов. Сервера DHCP нет, поэтому вручную необходимо установить статические IP-адреса и маску подсети компьютеров.

1.6. Параметры протокола TCP/IP устанавливаются в диалоге свойств соединения IP, для отображения которого следует выбрать в диалоге свойств сетевого соединения (Рисунок 3), элемент Протокол Интернета (TCP/IP) и щелкнуть на кнопке Свойства (Properties). Отобразится диалог, представленный на рисунке 6. Вкладка Общие (General) диалога Свойства: Протокол Интернет TCP/IP позволяет настроить общие параметры про­токола TCP/IP, а именно: IP-адрес, маска подсети и IP-адрес основного шлюза.

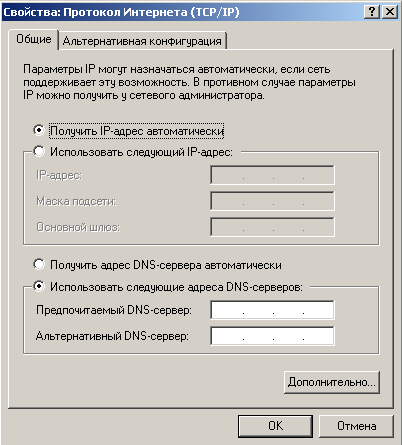

Рисунок 6 – Диалог задания общих параметров TCP/IP

Перед тем как работать с заданиями IP-адресов и маской подсети, шлюза и в общем настройкой сети мы должны не забывать, что мы работаем с двумя виртуальными машинами на одном компьютере, для этого выбираем из списка Компьютер 2 (сomp2) и выбираем кнопку Старт (Рисунок 1).
