8. Сегментирование, методы разделения каналов.

Сегмент и зоны переключения

Гибкость использования мобильного WiMAX обеспечивается сегментированием и созданием зон переключения.

Сегмент- объединение части каналов для установления 1 экземпляра соединения (1соединение).

Зона переключения- множество смежных символов, в которых используется одни и те же методы разделения каналов.

Методы разделения каналов

1. С полным использованием поднесущих частот.

Каждый процесс занимает определенное количество подканалов, каждый канал образуется 48ю поднесущими, кроме этого в состав канала входит защитный интервал, для которого используются отдельные поднесущие, составляющие около 17% от 48 поднесущих частот (это 48+0,17*48)

Защитные поднесущие отделяют один набор поднесущих от другого, разделяются на 2 равные части с обеих сторон подканала.

Такое разделение определяется и для направления вниз и вверх.

2. Разделение поднесущих с частичным использованием.

Поднесущие образуют кластер, в который входит 14 поднесущих, четные и нечетные символы могут передаваться на разных частотах с различным чередованием информации поднесущих и поднесущих пилот сигнала.

Например:

При этом удается сконцентрировать энергию в том участке спектра, который передается в данный момент для борьбы с помехами.

При работе вверх может использоваться более сложная схема разделения поднесущих, при участии элемента «ФРАГМЕНТ»- кластер в который входит 3-4 поднесущие, например:

Энергия опять концентрируется в более узкой полосе для борьбы с помехами.

В любом случае кол-во поднесущих в сумме дают 48, это позволяет в любой момент времени переходить на разные схемы организации подканалов.

48 каналов – несущие информацию.

9. Виды модуляций wimax. Использование разделения заданий(распределения ресурсов) на основе QoS. Методы модуляции.

Используемые виды модуляции

Для направления вниз используется:

1.квадратурно-фазовая манипуляция QPSK

2.квадратурно-амплитудная модуляция

16 QAM

64 QAM

Для направления вверх используется:

1. 64 QAM

Выбор модуляции осуществляется на основании условий распространения сигналов, эти условия БС определяет двумя способами :

1. косвенным методом на основании измерения напряженности поля , времени задержки, соотношения сигнал/шум, по количеству ошибок. Эти данные БС получает от MS по запросу.

2. во время установления соединения происходит обмен информации на заранее выбранных подканалах, в этот обмен информации входят и посылки тестовой информации, по результатам их определяется свойства среды передачи и соответственно выбираются условия передачи. Эти действия выполняет планировщик.

WiMAX реализует гибкий механизм распределения ресурсов, чтобы выполнять требования по качеству обслуживания для широкого круга услуг.

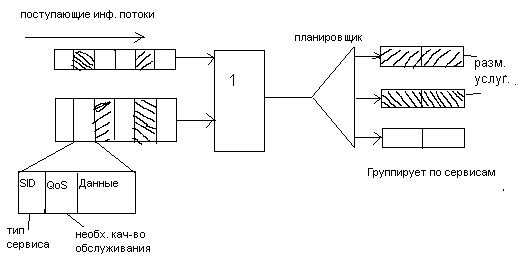

Общий поток заявок предварительно сортируется классификатором “1” на подпотоки с приблизительно одним качеством обслуживания, зная информацию об объёме и структуре подпотоков планировщик распределяет имеющийся в его распоряжении радиоресурсы, при этом в это распределение могут вносится корректировки на основании информации, который получается от MS по запросу.

Категория услуг, в зависимости от QoS:

1. сервис по запросу (IP – телефония) – макс скорость и устойчивость к задержкам

2. сервис реального времени по запросу (поток радио и видео-информации) – по возможности макс скорость

3. сервис не реального времени (протокол FTP)

4. Сервис с негарантированным качеством (работа с web-браузерами)
