15. Многозоновые транкинговые системы связи
Строятся как правило по двум принципам:
- с распределенной коммутацией;
- с централизованной коммутацией.
1)
Распределенная коммутация
предполагает слабую взаимосвязь между
отдельными зонами, вся коммутация
осуществляется внитри зоны, для связи
между зонами могут использовать внешние
системы связи (телефонные линии, внешние
сети ПД)
Каждая БС имеет собственное подключение к внешним сетям, переход из зоны в зону сопровождается временным разрывом соединения, иногда для возобновления соединения необходимо пройти полную процедуру регистрации в новой зоне.
Частично ситуацию спасают соединения коммутаторов зон по выделенным линиям связи. Несмотря на эти недостатки, данные системы проще и дешевле.

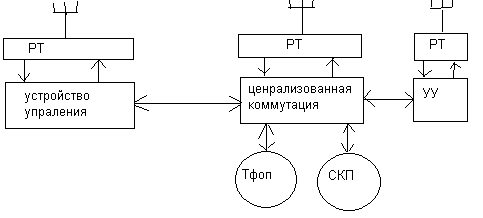

2) C Централизованной коммутацией
Основной элемент – центральный (межзональный) коммутатор.
Возможны варианты:
- обработать все вызовы в системе
-обработать только межзональные вызовы(каждая БС при этом содержит свой зональный коммутатор).
В любом случае соединение между зонами происходит по выделенным линиям. Использование Централизованного коммутатора облегчает ведение общей БД => ускоряется поиск абонентов, легче образовать межзональный переход без разрыва соединений, основная информация хранится в одном листе => её легче защитить, легче контролировать связь с внешними сетями, легче организовать работу с центральным диспетчером----системы дороже , хотя надёжнее
УУ- устройство управления, РТ – ретранслятор, СКП – сети коммут. пакетов…
16. Услуги транкинговых систем связи.
Современные системы транкинговой связи по набору услуг приближаются к сотовым системам, но с учетом специфики работы системы, прежде всего обеспечивается работа в группах.
Наиболее часто используемой услугой является внутренний вызов в пределах системы или одной группы. Транкинговая система позволяет производить внутренний персональный вызов или внутренний групповой вызов. Основным внутренним вызовом является вызов в рамках одной группы (всех абонентов группы) при этом вызывающий – это участник этой группы. Абонент более высокого приоритета может вызывать всех абонентов этой или иной группы по выбору, при этом абонент рассматривается как внешний по отношению к группе. Типичный пример такого вызова – это диспетчерский вызов. Транк. системы предусматривают возможность мобильной переконфигурации групп. Несколько групп м.б. объединены в супергруппу и соответственно групповой вызов м.б. направлен всем участникам всех этих групп. Предусмотрена возможность соединения абонентов ТфОП с группой, но этот вызов не рассматривается как внутренний. Кроме групповых вызовов, транкинговые сети обеспечивают индивидуальный вызов конкретного абонента, для этого вызывающий абонент должен обладать соответствующими техническими и организационными возможностями (клавиатура и права). Отдельная разновидность внутренних вызовов – режим непосредственной связи между отдельными радиостанциями без участия БС. Используется, когда хотя бы один из абонентов вышел из зоны действия БС.
Связь с ТфОП. Как правило, доступ к этой услуге ограничен, но существуют системы, обеспечивающие не только персональный и групповой вызов из сети общего пользования, но также непосредственный доступ к этой сети для внутренних абонентов при наличии технических возможностей. В некоторых системах при этом абоненту предоставляется прямой внешний номер, но чаще всего используется двухступенчатая процедура связи с телефонной сетью ОП.
Организация приоритетности вызовов. Многие ТС работают с «вытесняющим» приоритетом, когда для предоставления каналов пользователям более высокого приоритета (когда отсутствуют свободные каналы) м.б. прервана связь более низкого приоритета. Для организации этой работы в системах транкинговой связи используется до 10 уровней приоритетов. Более высокого приоритета считается вызов от диспетчера и экстренные вызовы. В некоторых системах для обеспечения этих вызовов сначала ликвидируется канал управления, а потом, в случае необходимости, и уже установившиеся связи. Приоритеты также используются для оптимизации управления трафиком. Так уже установившееся соединение имеет больший приоритет чем то, что только устанавливается.
Роуминг в транкинговых сетях. Данная услуга определена для многозоновых транкинговых сетей. При перемещении абонента в другую зону обслуживания, обеспечивается его регистрация и новое назначение каналов. Для более эффективной реализации услуги автоматически отслеживается перемещение абонентов. Эта услуга более эффективно реализуется в сетях с централизованной коммутацией. В современных системах транкинговой связиреализовна услуга эстафетной передачи между зонами. Особенностью роуминга является поддержание группового вызова в случае многозоновой сети.
Передача данных. Это относительно новая услуга для транкинговых сетей, поэтому они, как правило, предоставляют только канал и не реализуют функцию маршрутизации. Канал предоставляется с поддержкой современных протоколов в том числе и IP. Скорость, в зависимости от условий, колеблется от долей кбита/сек до почти 28,8 кбит/сек. Оборудование транкинговых сетей так же осуществляет функцию «шлюза» с внешними сетями передачи данных. В функцию «шлюза» входит преобразование протоколов и адресов.
Тарификация. Ведется информационная поддержка всех сообщений. Фиксируется тип соединения, длительность вызова, приоритет. Тарифы могут колебаться от этих параметров и от времени суток. На основании этих данных составляются счета абонентов. Эти данные используются для выявления попыток несанкционированного доступа.
Удаленное управление абонентскими радиостанциями. Некоторые транкинговые системы предоставляют возможность изменения каналов доступных абоненту, параметров радиостанции, в частности можно изменить идентификационный номер радиостанции. Оператор может переконфигурировать группы, дистанционно отключать радиостанцию, которая осуществляет несанкционированный доступ.
