Методы размещения поисковых скважин (шаг поискового бурения, по радиальным профилям, метод клина, заложение на антиклинальных ловушках).
Заложение поисковых и оценочных скважин на антиклинальных ловушках
Н
а
достоверно подготовленных к поисковому
бурению антиклинальных и брахиантиклинальных
складках для открытия залежи сводового
типа достаточно бурение одной скважины
в своде складки (рис. 6.9., а).
Рис. 6.9. Системы заложения поисковых скважин на антиклинальных ловушках (по Г. А. Габриэлянцу):
а – единичная скважина в своде структуры; б - продольный профиль из двух-трех скважин; в – диагональный профиль из трех скважин; г – радиальные профили; д – в зоне полного заполнения всех куполов и в зоне максимального заполнения ловушки на многокупольных структурах.
На узких, линейно вытянутых складках поисковое бурение целесообразно осуществлять либо продольным профилем (рис. 6.9., б), либо диагональным профилем из трех скважин (рис. 6.9., в). Куполовидные складки следует опоисковывать тремя скважинами, расположенными на радиальных профилях (рис. 6.9., г). Поиски на многокупольных структурах осуществляются путем опережающего бурения скважин на участках, определяющих степень заполнения всей ловушки. Такими участками являются межкупольные зоны замыкания поднятия в целом. Порядок заложения скважин дан на рис. 6.9., д.
Заложение скважин по методу клина
Система размещения скважин (см. рис. 6.10., б) предусматривает скорее оконтуривание, чем поиск рукавообразных залежей нефти. Так, при получении продукции в поисковой скважине на рукавообразной залежи, последующие две закладывают на равном расстоянии от предполагаемой оси вскрытой залежи. В зависимости от результатов закладывают следующие две скважины и т.д.
В настоящее время метод применим как для оценки залежи, так и для ее разведки.
Размещение поисковых скважин по радиальным профилям
Размещение скважин по радиальным профилям впервые было рекомендовано А.В.Ульяновым (1946 г.) при поисках залежей приуроченных к соляным куполам. Предлагалось проводить одновременно бурение четырех скважин по четырем независимым профилям. Дальнейшее наращивание профилей проводилось по падению пород, в зависимости от полученных результатов бурения первых скважин.

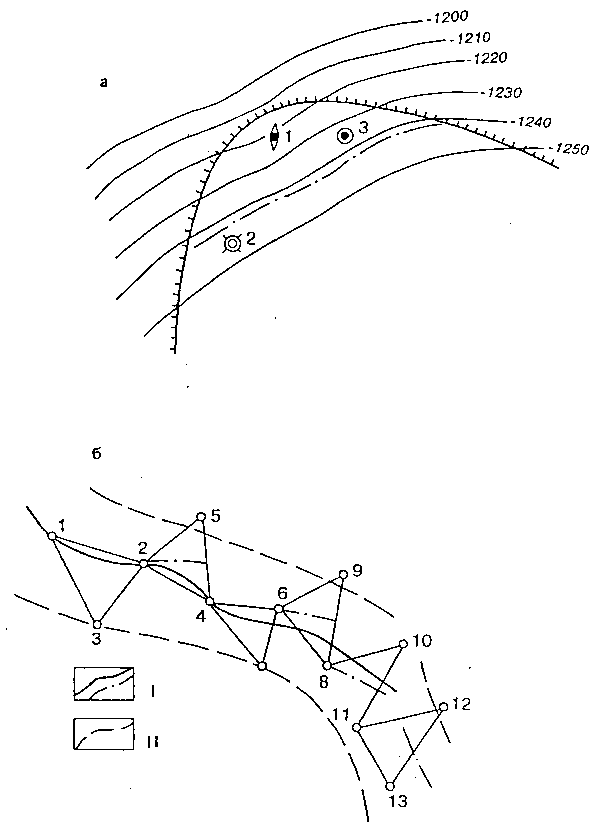

Р
ис.
6.10. Принципиальная схема размещения
поисково-разведочных скважин на
литологически экранированных ловушках
[37]
а – по методу «треугольника»;
б – по методу «клина»
I – осевая линия литологической ловушки (русловидное тело) по данным бурения и сейсмики; II – границы ловушки
Радиальное расположение скважин рекомендовалось также при поисковом разбуривании структур неправильной формы.
В. Я. Соколов (1971 г.) предложил применять этот метод для поиска залежей приуроченных к куполовидным складкам (рис.6.11 , а, б)
Впоследствии метод радиального разбуривания был предложен (В. Н. Воробьев, 1978 г.) для поиска залежей приуроченных к антиклинальным структурам. Предложенный им принцип радиального размещения скважин (рис. 6.11., в) позволял последовательно наращивать поле продуктивности залежи во всех направлениях, до выхода за контур.

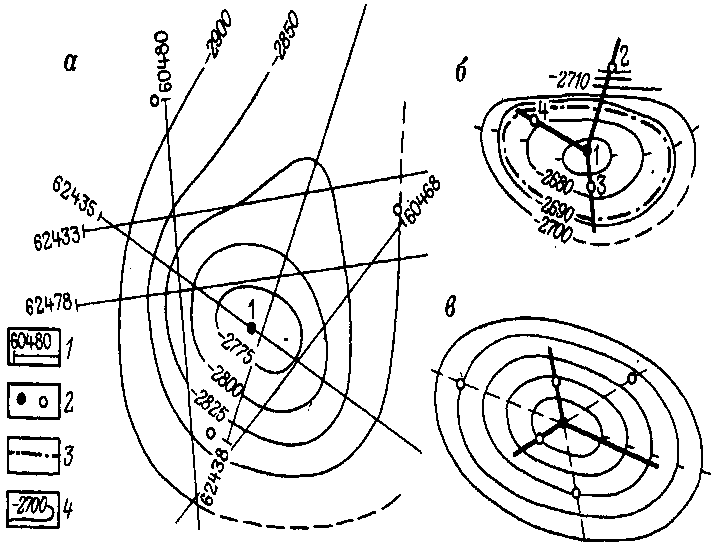

Р
ис.
6.11. Схема размещения поисковых скважин
по радиальным профилям:
а, б – по
В.Я.Соколову (а
– сейсмическая
карта по кровле продуктивных песчаников
Еланского месторождения, б
– структурная карта по кровле продуктивных
песчаников по данным бурения с учетом
материалов сейсморазведки Еланского
месторождения); в
– по В.Н. Воробьеву.
1 – линии сейсмических профилей;
2 – скважины; 3 – контур залежи;
4 – изогипсы кровли продуктивного
горизонта.
Метод шаг поискового бурения
Метод предложен Г. А. Габриэлянцем (рис. 6.16.). Суть метода заключается в проведении оценочных работ по выявленной залежи, приуроченной к антиклинальной складке.

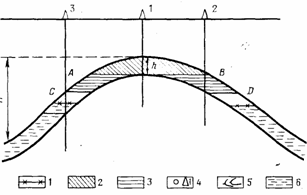

Рис. 6.16. Схема размещения скважин по методу «Шаг поискового бурения» на брахиантиклинальной складке (по Г. А. Габриэлянцу)1- ВНК; блоки залежи: 2-вскрытый 1 скв., 3-вскрытый 2 скв., 4-скважины, 5-изогипсы кровли, 6-пластовые воды
