63. Приведите описание и сравнение различных подходов организации сетей доступа с использованием волс.
Разновидности архитектуры FTTx:
FTTA – доведение ВОЛС до квартиры жилого дома;
FTTB – до здания;
FTTC – до места установки кабельного шкафа;
FTTH – до жилого дома (многоэтажка);
FTTO – до офиса;
FTTOpt – до оптимальной для оператора и/или пользователя точки;
FTTR – до удаленного пользователя, концентратора, мультиплексора или УПАТС;
FTTZ – до центра некоторой зоны абонентского доступа.
Концепции использования ВОЛС в сетях доступа:
Ethernet. Дерево с активными узлами;
EthernetP2P. Множество соединений «точка-точка», дуплексная передача по одному волокну (активный Ethernet);
PON – пассивные оптические сети. Предполагают мультиплексирование по волокну с помощью специальных мультиплексоров.
Технология EthernetP2P/АктивныйEthernet. Разновидность подключения Ethernet на «последней миле» (EFM). Активный Ethernet предусматривает распределение сигнала с использованием оптических Ethernet коммутаторов, благодаря чему помещения клиента и узел связи провайдера связываются в одну крупную коммутируемую сеть Ethernet.
Технология PON – пассивные оптические сети. Одна оптическая жила используется для обслуживания нескольких помещений (от 32 до 128) осуществляется с использованием пассивных оптических сплитеров, в рамках которых реализуется временное мультиплексирование (TDMA). Сеть PONвключает в себя коммутатор оптической линии (OLT) на стороне узла связи провайдера услуг и несколько оптических модемов (ONT) на стороне конечных пользователей.
Преимущества и недостатки PON.
Достоинства:
Экономия оптоволоконного кабеля;
Экономия портов на центральной АТС (на центральном коммутаторе) или в точке присутствия, где выполняется агрегирование;
Возможность наложения аналогового видеосигнала;
Линейному оборудованию не нужно питание.
Недостатки:
Высокая рабочая скорость передачи данных;
Необходимость шифрования данных;
Относительно низкая надежность из за общего канала на множество абонентов.
64. Опишите архитектуру, особенности организации пассивных оптических сетей.
Технология PON (Passive optical network) – технология пассивных оптических сетей.
Суть технологии PON заключается в том, что между приемопередающим модулем центрального узла (OLT) и удаленными абонентскими узлами (ONT) создается полностью пассивная оптическая сеть, имеющая топологию дерева. В промежуточных узлах дерева размещаются пассивные оптические разветвители (сплиттеры) – компактные устройства, не требующие питания и обслуживания. Один приемопередающий модуль OLT позволяет передавать информацию множеству абонентских устройств ONT. Число ONT, подключенных к одному OLT, может быть настолько большим, насколько позволяет бюджет мощности и максимальная скорость приемопередающей аппаратуры.

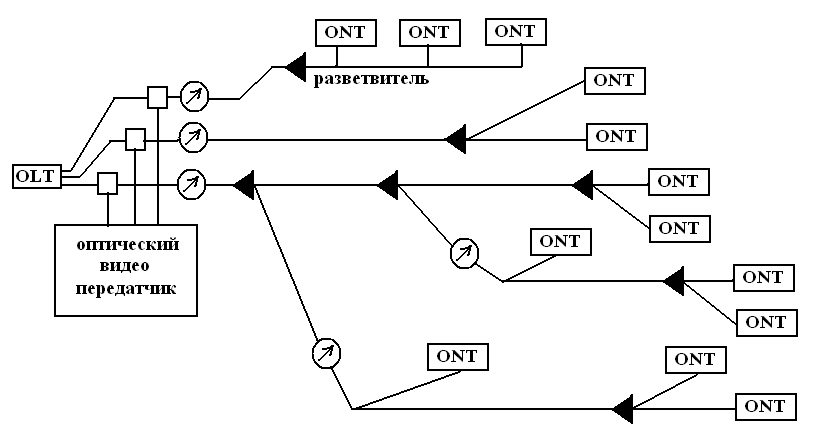

Архитектура PON:
Одна оптическая жила используется для обслуживания нескольких помещений (от 32 до 128) осуществляется с использованием пассивных оптических сплитеров, в рамках которых реализуется временное мультиплексирование (TDMA). Сеть PON включает в себя коммутатор оптической линии (OLT) на стороне узла связи провайдера услуг и несколько оптических модемов (ONT) на стороне конечных пользователей.
Для передачи прямого и обратного канала используется одно оптическое волокно, полоса пропускания которого динамически распределяется между абонентами, или два волокна в случае резервирования. Нисходящий поток от центрального узла к абонентам идет на длине волны 1490 нм и 1550 нм для видео. Восходящие потоки от абонентов идут на длине волны 1310 нм.
В технологии PON используются следующие топологии: звезда, общая шина, кольцо, точка-многоточка.
Достоинства:
1) Экономия оптоволоконного кабеля;
2) Экономия портов на центральной АТС (на центральном коммутаторе) или в 3) точке присутствия, где выполняется агрегирование;
4) Возможность наложения аналогового видеосигнала;
5) Линейному оборудованию не нужно питание.
Недостатки:
1) Высокая рабочая скорость передачи данных;
2) Необходимость шифрования данных;
3) Относительно низкая надежность из за общего канала на множество абонентов.
