Общие сведения о гидроприводе.
Гидропривод – это совокупность устройств предназначенных для приведения в движение машин и механизмов благодаря гидравлической энергии. Основными и обязательными элементами гидропривода является насос и гидродвигатель.
Принцип работы состоит в том что энергия генерируется насосом а затем преобразуется в механическую энергию гидродвигателем. Такой тип гидропривода называется насосный. Также различают магистральный и аккумулятивный гидроприводы.
Основное назначение гидропривода как и механической передачи – преобразование преобразование механической характеристики приводного двигателя в соответствии с требованиями нагрузки.
Достоинства гидропривода:
Простота получения практически любого вида механического перемещения с независимым расположением выходных элементов, что упрощает компоновку, кинематику и конструкцию горных машин.
Малая масса и объём, приходящиеся на единицу передаваемой мощности, что обеспечивает повышение энерговооруженности в заданных габаритах.
Возможность создания низкооборотного высоко моментного привода, что позволяет исключить большие механические передачи.
Недостатки гидропривода:
Возможность загрязнения и утечек рабочей жидкости, что ухудшает характеристики гидропривода и уменьшает его надёжность.
Взрыво и пожароопастность в случае применения рабочих жидкостей с горючими свойствами.
2. Объемный гидропривод. Состав
Объемный гидропривод — это гидропривод, в котором используются объемные гидромашины. Принцип действия объемного гидропривода основан на практической несжимаемости рабочей жидкости и на ее свойстве передавать давление по всем направлениям в соответствии с законом Паскаля. -В состав насосного гидропривода входят гидропередача, гидроаппараты, кондиционеры рабочей жидкости, гидроемкости и гидролинии.
Гидропередача-часть насосного гидропривода, предназначенная для передачи движения от приводного двигателя к машинам и механизмам.Простейшая гидропередача состоит из насоса, гидродвигателя и гидролинии.
Гидроаппараты применяются для регулирования параметров потока рабочей жидкости, а также для изменения или поддержания неизменным направления потока жидкости. Как правило, гидроаппараты являются составными элементами гидроавтоматики.
Кондиционеры рабочей жижкости предназначены для получения ее необходимых качественных показателей.
Гидроемкости предназначены для содержания в них рабочей жидкости с целью использования ее в процессе работы гидропривода.
Гидролинии- устройства для прохождения рабочей жидкости. Конструктивно гидролинии представляют собой трубы, рукава, колена, тройники и т.д.
В состав гидропривода могут входить гидропреобразователи, выполняющие функцию преобразования энергии одного потока рабочей жидкости с опредеоенным значением давления в энергию другого потока с другим значением давления.

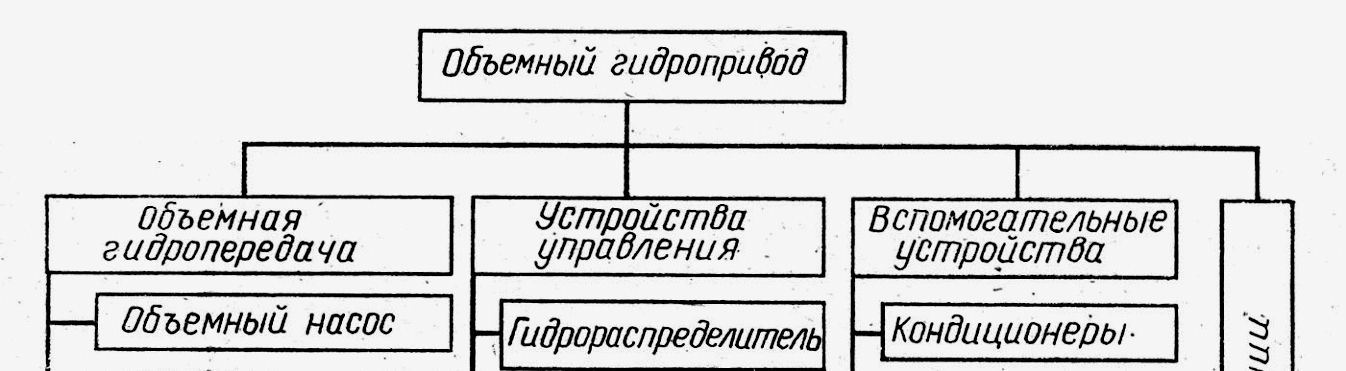

2.Объёмный гидропривод. Состав.
Объемная гидропередача, являющаяся силовой частью гидропривода, состоит из объемного насоса (преобразователямеханической энергии приводящего двигателя в энергию потокарабочей жидкости) и объемного гидродвигателя(преобразователя энергии потока рабочей жидкости вмеханическую энергию выходного звена).
Устройства управления предназначены для управленияпотоком или другими устройствами гидропривода. При этомпод управлением потоком понимается изменение илиподдержание на определенном уровне давления и расхода вгидросистеме, а также изменение направления движения потокарабочей жидкости. К устройствам управления относятся:гидрораспределители, регуляторы давления, регуляторы расхода, гидравлические усилители.
Вспомогательные устройства обеспечивают надежнуюработу всех элементов гидропривода. К ним относятся:кондиционеры рабочей жидкости (фильтры, теплообменныеаппараты и др.); уплотнители, обеспечивающие герметизациюгидросистемы; гидравлические реле давления; гидроемкости(гидробаки и гидроаккумуляторы рабочей жидкости) и др.
Гидролинии(трубы, рукава высокого давления, каналы исоединения) предназначены для прохождения рабочей жидкостипо ним в процессе работы объемногогидропривода.
