Задача 5
Для двухопорной балки построить эпюры изгибающих моментов и поперечных сил, подобрать сечение стального двутавра. Расчет провести по допускаемым напряжениям, приняв [σ] = 160 МПа.
Данные для задачи своего варианта взять из таблицы 3.5. Схема рисунок 3.42-3.51.
Таблица 3.5 – Варианты задачи 5
|
|
|
|
|
|
|
|
Алфавит |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Схема |
F1 кН |
F2,kH |
m, кН∙м |
а, м |
в, м |
с, и |
|
АКФ |
1 |
30 |
40 |
20 |
2,0 |
6,0- |
2,0 |
БЛХ |
2 |
40 |
50 |
40 |
4;о |
4,0 |
2,0 |
ВМЦ |
3 |
50 |
40 |
30 |
5,0 |
3,0 |
2,0 |
ГНЧ |
4 |
60 |
30 |
25 |
2,0 |
3,0 |
5.0 |
ДОШ |
5 |
45 |
25 |
35 |
3,0 |
3,0 |
4,0 |
ЕПЩ |
6 |
35 |
40 |
45 |
1,0 |
4,0 |
5,0 |
ЁРЫ |
7 |
25 |
35 |
15 |
2,0 |
5,0 |
3,0 |
ЖСЭ |
8 |
20 |
60 |
50 |
1,0 |
6,0 |
3,0 |
ЗТЮ |
9 |
15 |
35 |
20 |
4,0 |
3,0 |
3,0 |
ИУЯ |
10 |
40 |
30 |
15 |
1,5 |
4,5 |
4,0 |

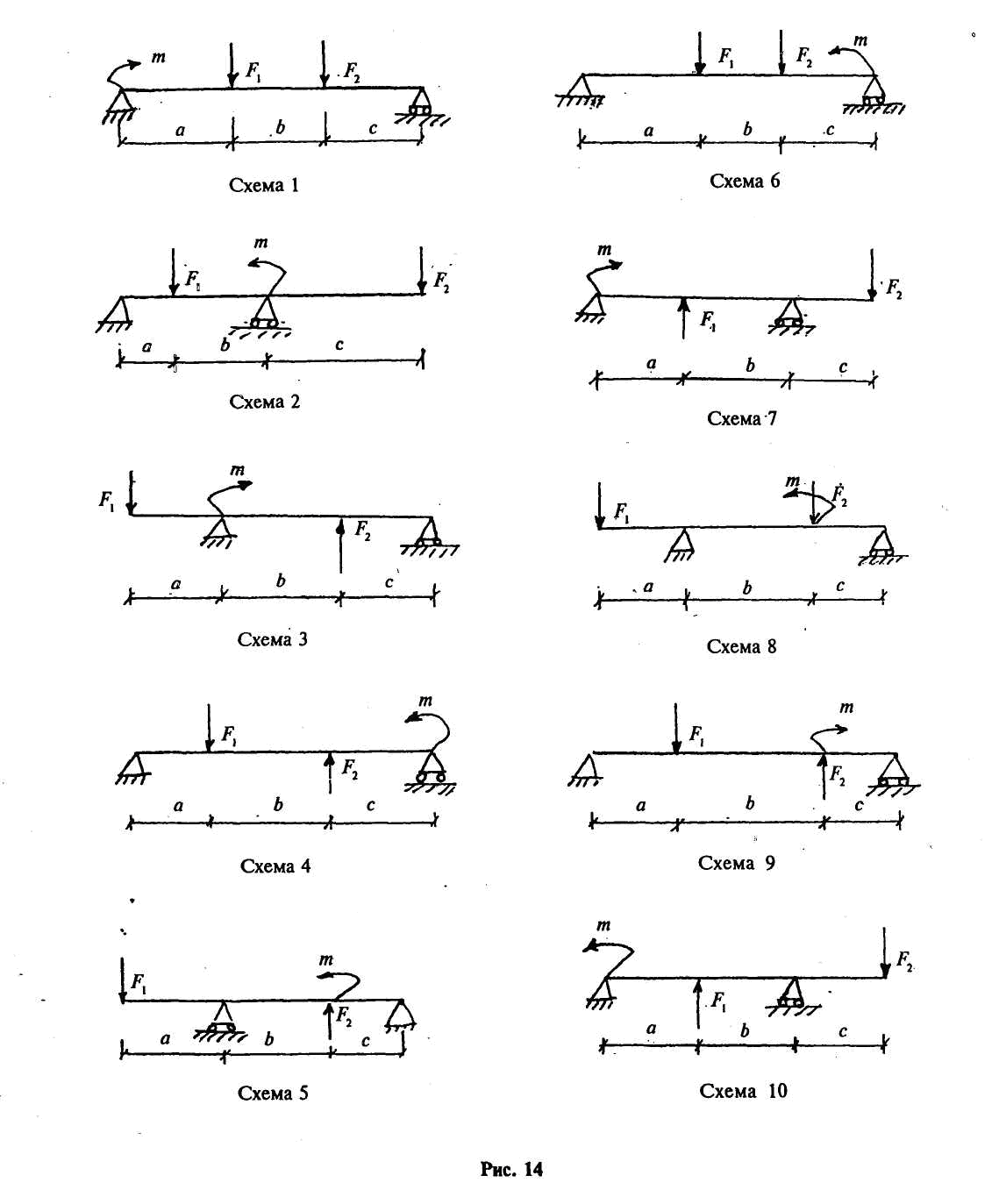

Рисунок 3.42-3.51 – Варианты схем к задаче 5
Задача 6.
Для заданной статически определимой фермы (рисунок 3.52-3.61) необходимо построить диаграмму Максвелла-Кремоны; по построенной диаграмме определить числовые значения усилий и составить таблицу расчетных усилий. Данные для задачи своего варианта взять из таблицы 3.6.
Таблица 3.6- Варианты задачи 6
Алфавит |
1 |
2 |
3 |
4 |
5 |
Схема |
F„kH |
d, м |
ht, м |
\, м |
|
АКФ |
1 |
20 |
3,0 |
2,0 |
4,0 |
Б Л X |
2 |
30 |
4,0 |
3,0 |
3,5 |
В М Ц |
3 |
40 |
5,0 |
2,5 |
4,5 |
Г Н Ч |
4 |
50 |
6,0 |
3,0 |
4,0 |
ДОТ |
5 |
45 |
5,0 |
— |
3,5 |
Е П Щ |
6 |
40 |
4,0 |
2,5 |
4,0 |
ЁРЫ |
7 |
35 |
3,0 |
— |
4,5 |
же Э |
8 |
30 |
4,0 |
3,0 |
4,0 |
3 ГЮ |
9 |
15 |
5,0 |
2,0 |
3,5 |
ИУЯ |
10 |
20 |
6,0 |
2,5 |
4,5 |

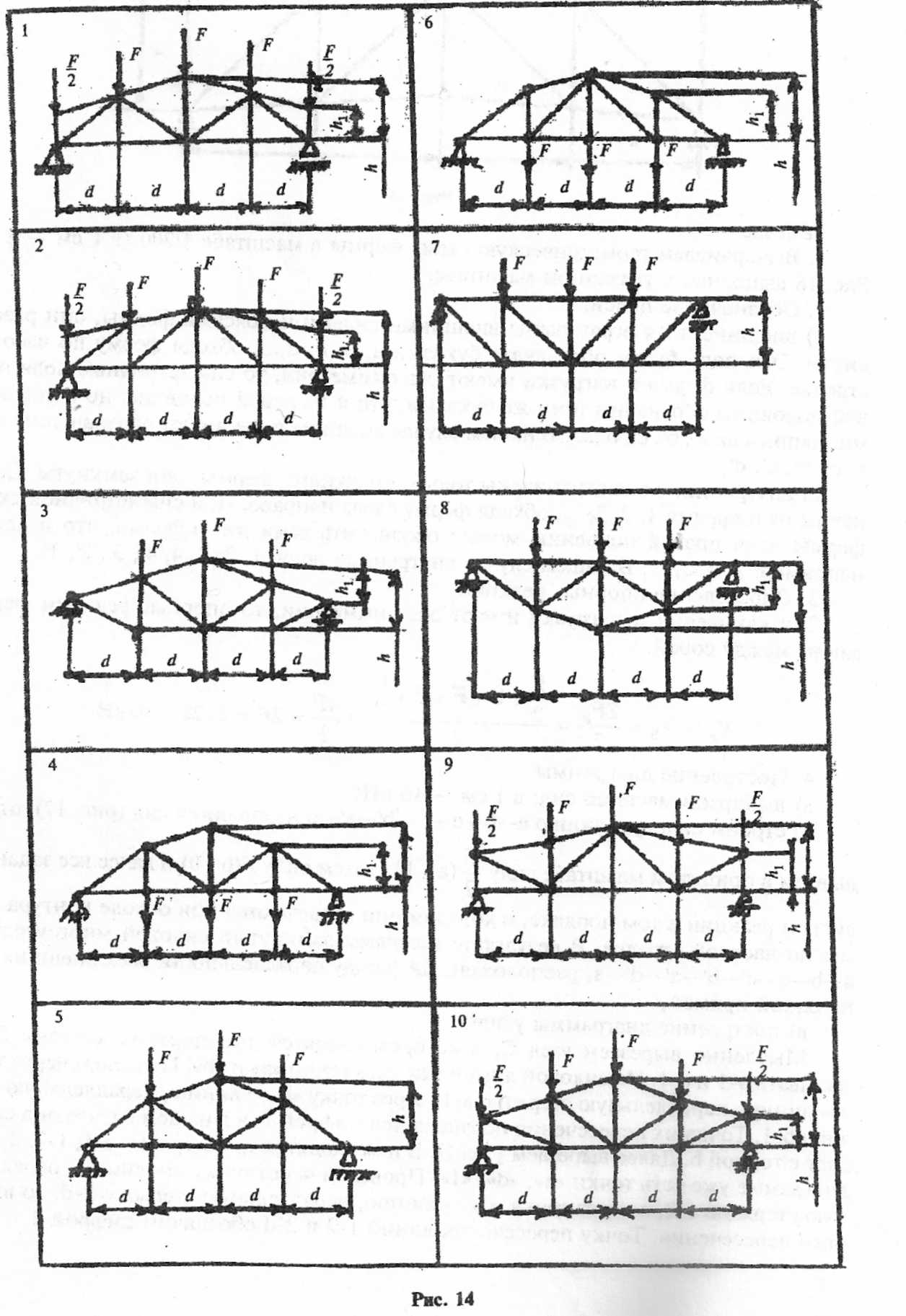

Рисунок 3.52-3.61 – Варианты схем к задаче 6
Задача 7.
Построить эпюры Q и М для неразрезной балки (рисунок 3.62-3.71). Данные для задачи своего варианта взять из таблицы 9.
Таблица 3.7- Варианты задачи 7
Алфавит |
1 |
2 |
3 |
4 |
Схема |
F1 кН |
q, кН/м |
F2, кН |
|
АКФ |
1 |
50 |
12 |
60 |
Б Л X |
2 |
40 |
20 |
50 |
ВМЦ |
3 |
100 |
12 |
40 |
ГНЧ |
4 |
50 |
16 |
80 |
ДОТ |
5 |
40 |
10 |
60 |
ЕПЩ |
6 |
10 |
8 |
— |
ЁРЫ |
7 |
25 |
16 |
— |
ЖСЭ |
8 |
20 |
20 |
— |
3 ГЮ |
9 |
60 |
6 |
— |
ИУЯ |
10 |
60 |
12 |
40 |

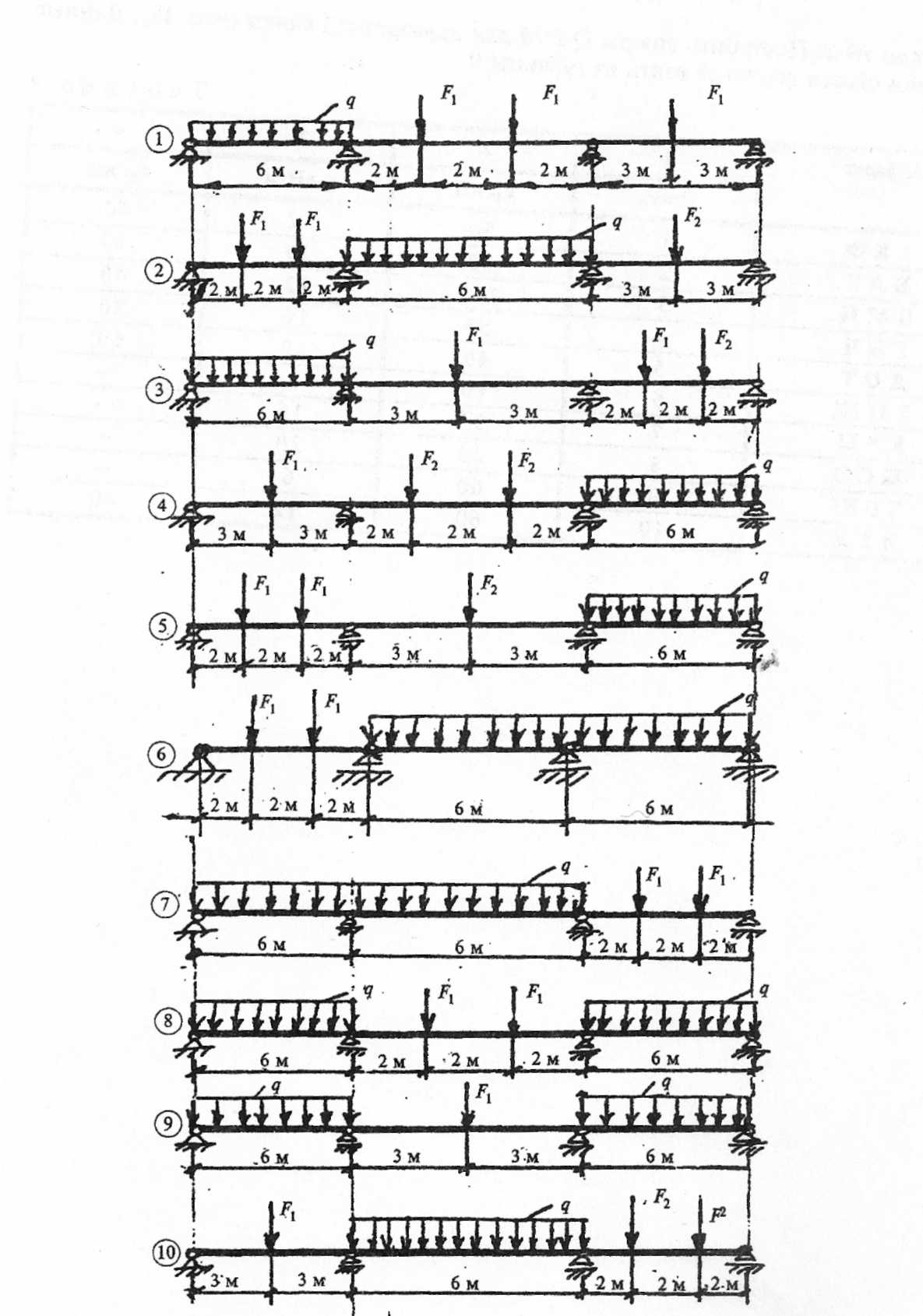

Рисунок 3.62-3.71
Приложение А
(справочное)

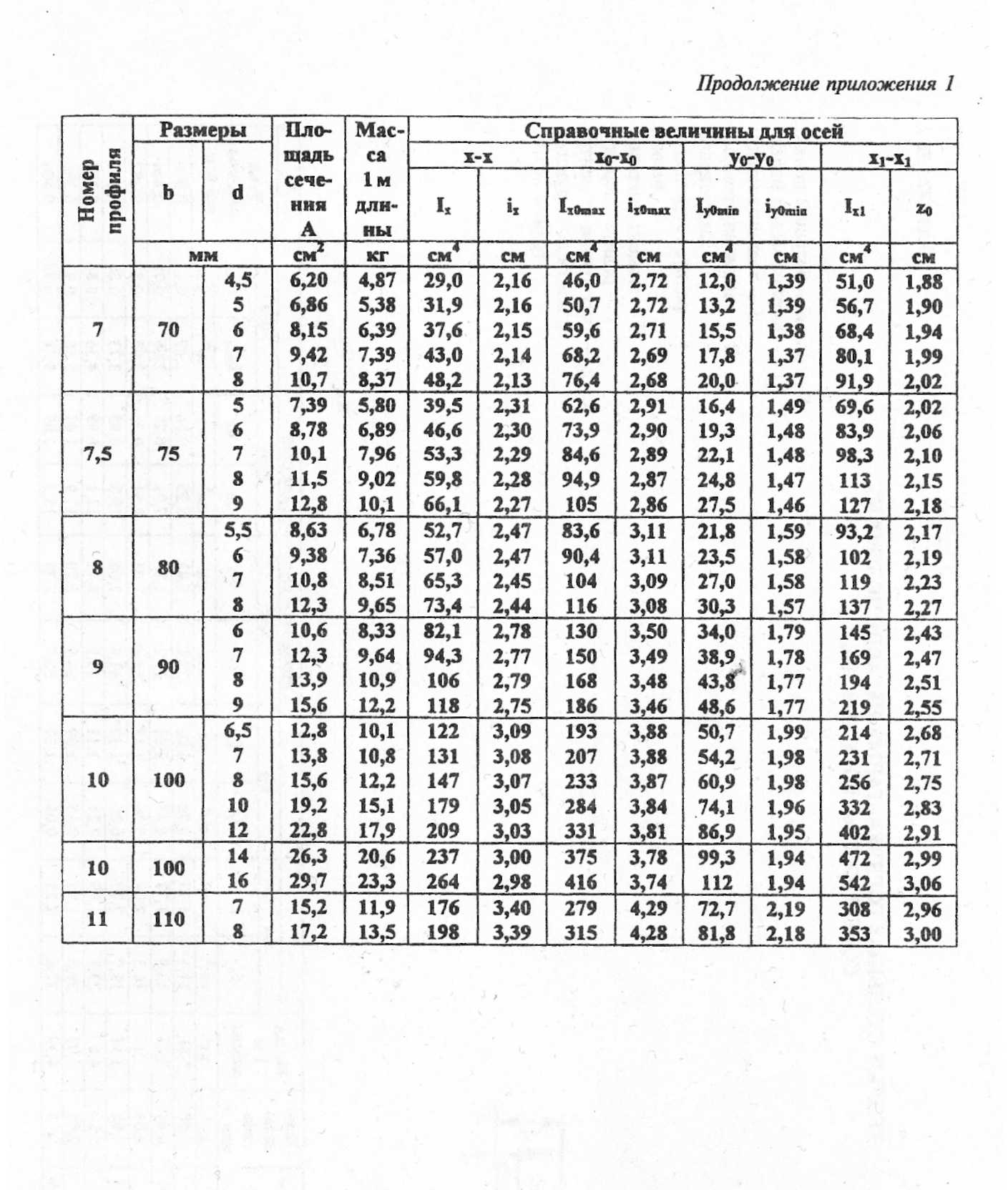

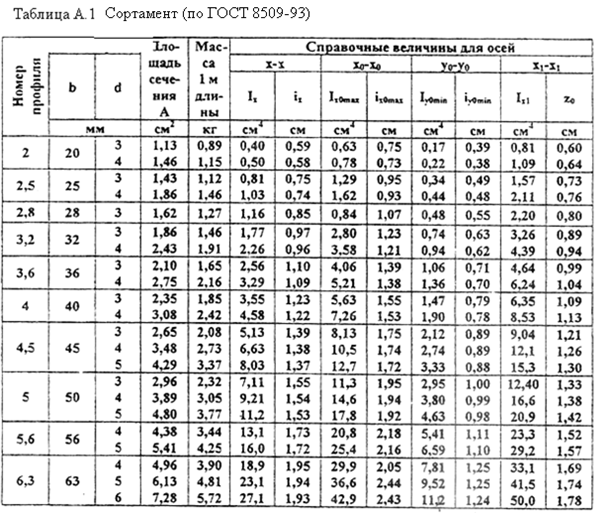

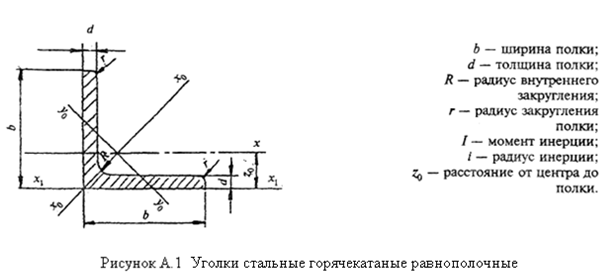

Таблица А.1 – Сортамент (по ГОСТ 8509-93)
Приложение
Б
(справочное)

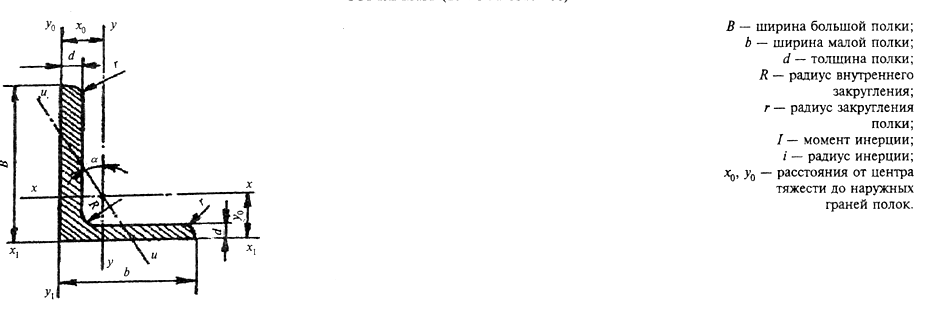

Рисунок Б.1 – Уголки стальные горячекатаные неравнопольные

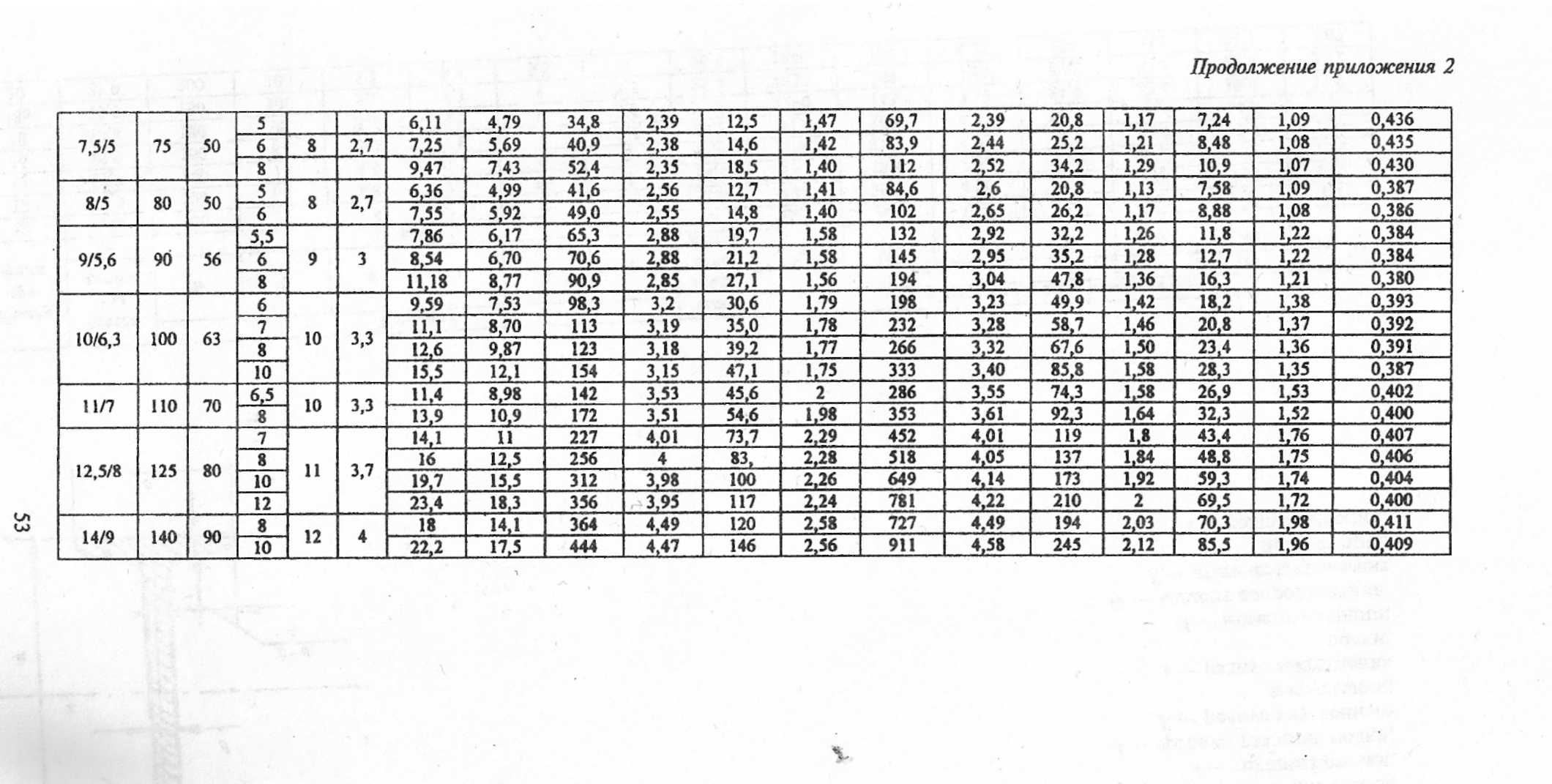

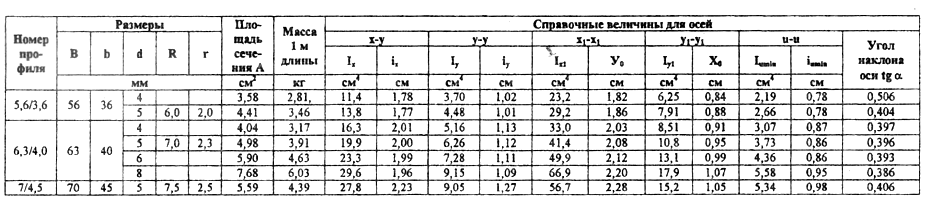

Таблица Б.1 – Сортамент (по ГОСТ 8510-86)
Приложение В
(справочное)

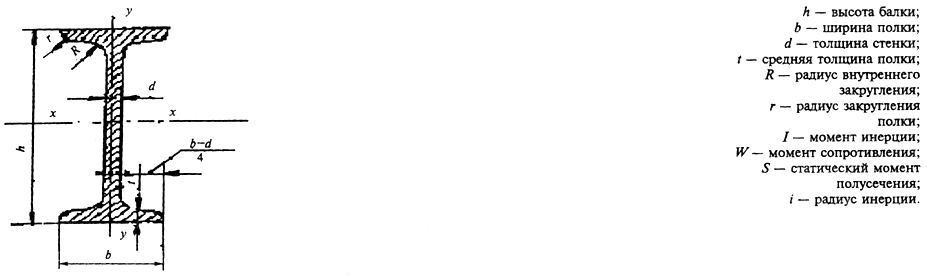

Рисунок В.1 – Двутавры стальные горячекатаные

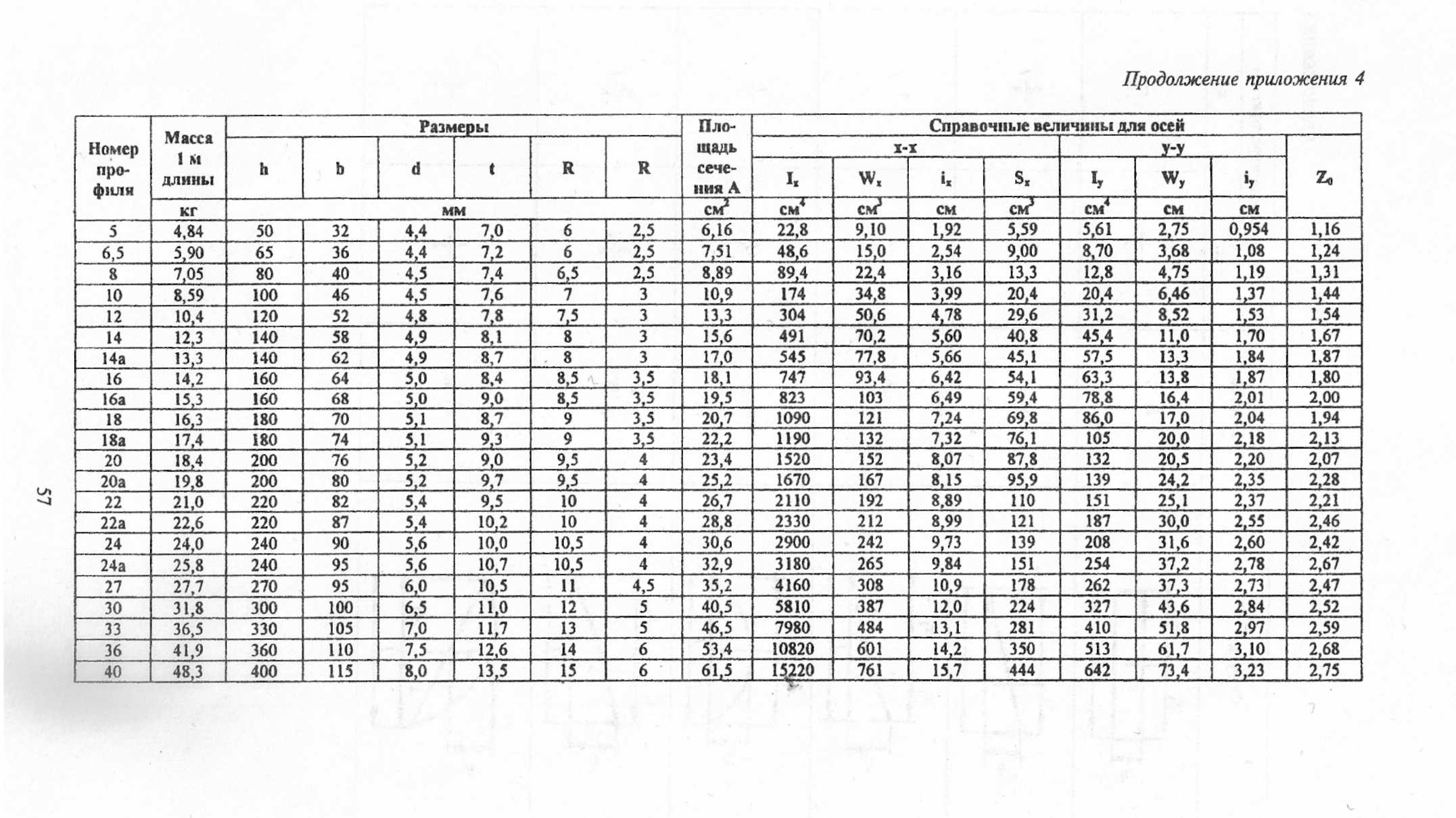

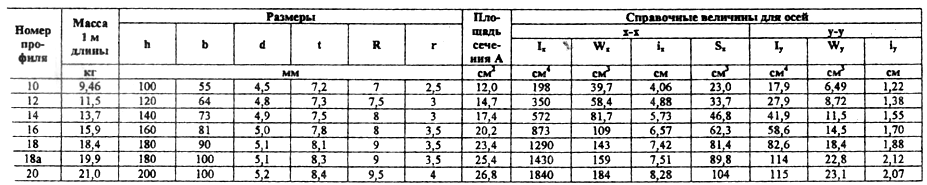

Таблица В.1 – Сортамент (по ГОСТ 3239-89)
Приложение
Г
(справочное)

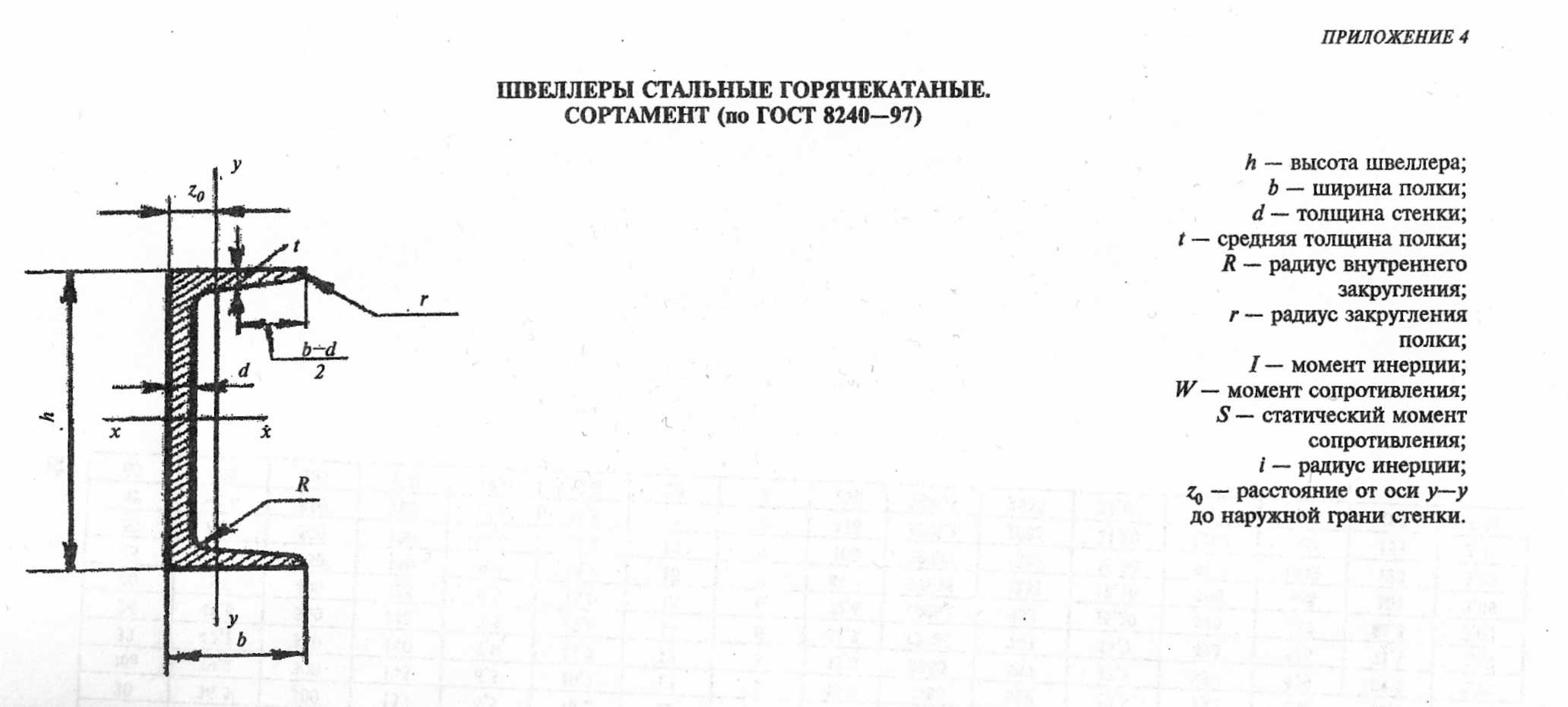

Рисунок Г.1 – швеллеры стальные горячекатаные
Таблица Г.1 – Сортамент (по ГОСТ 8440 - 97)
Приложение
Д
(справочное)

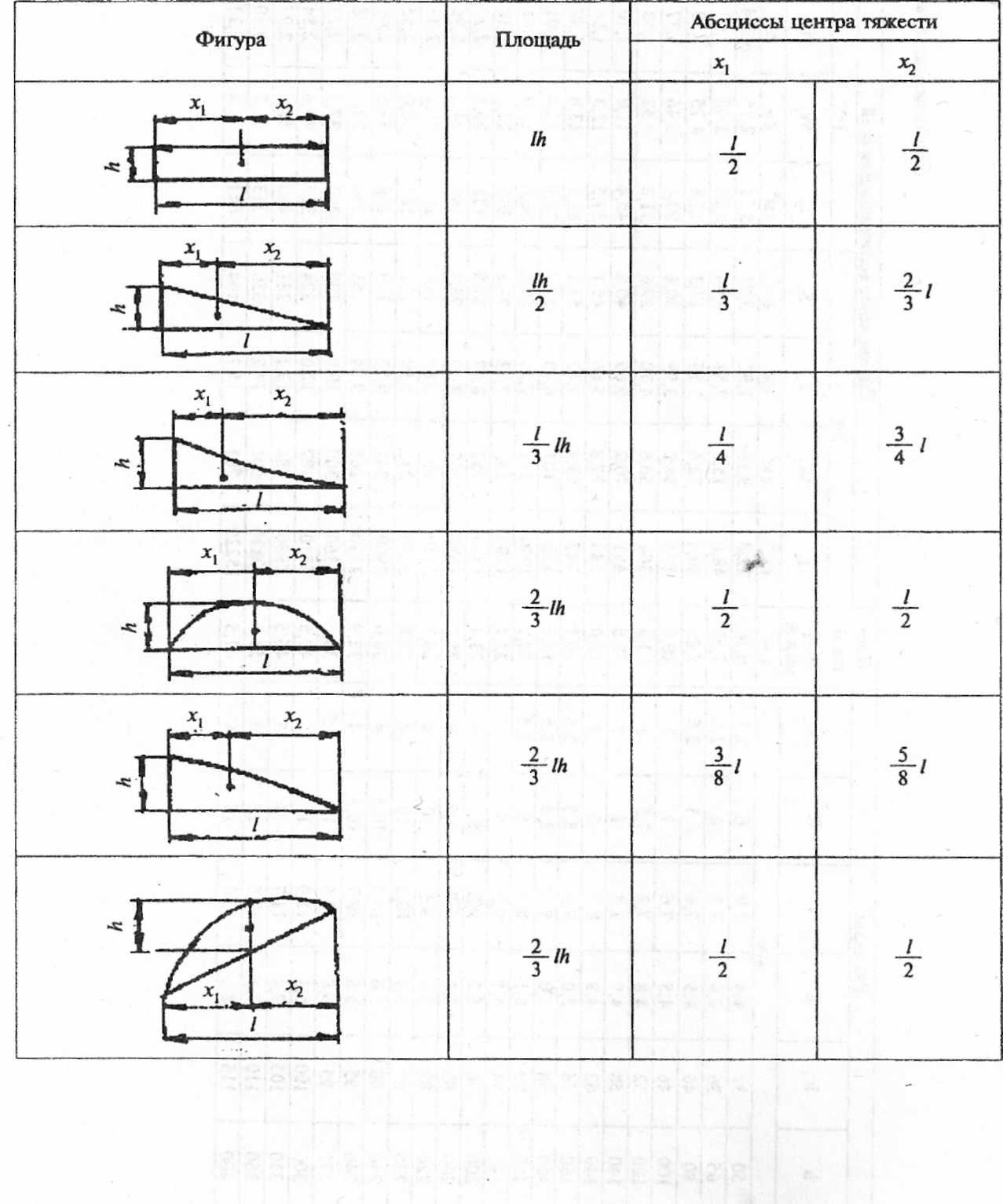

Таблица Д.1 - Геометрические характеристики некоторых фигур
Приложение Е
(справочное)

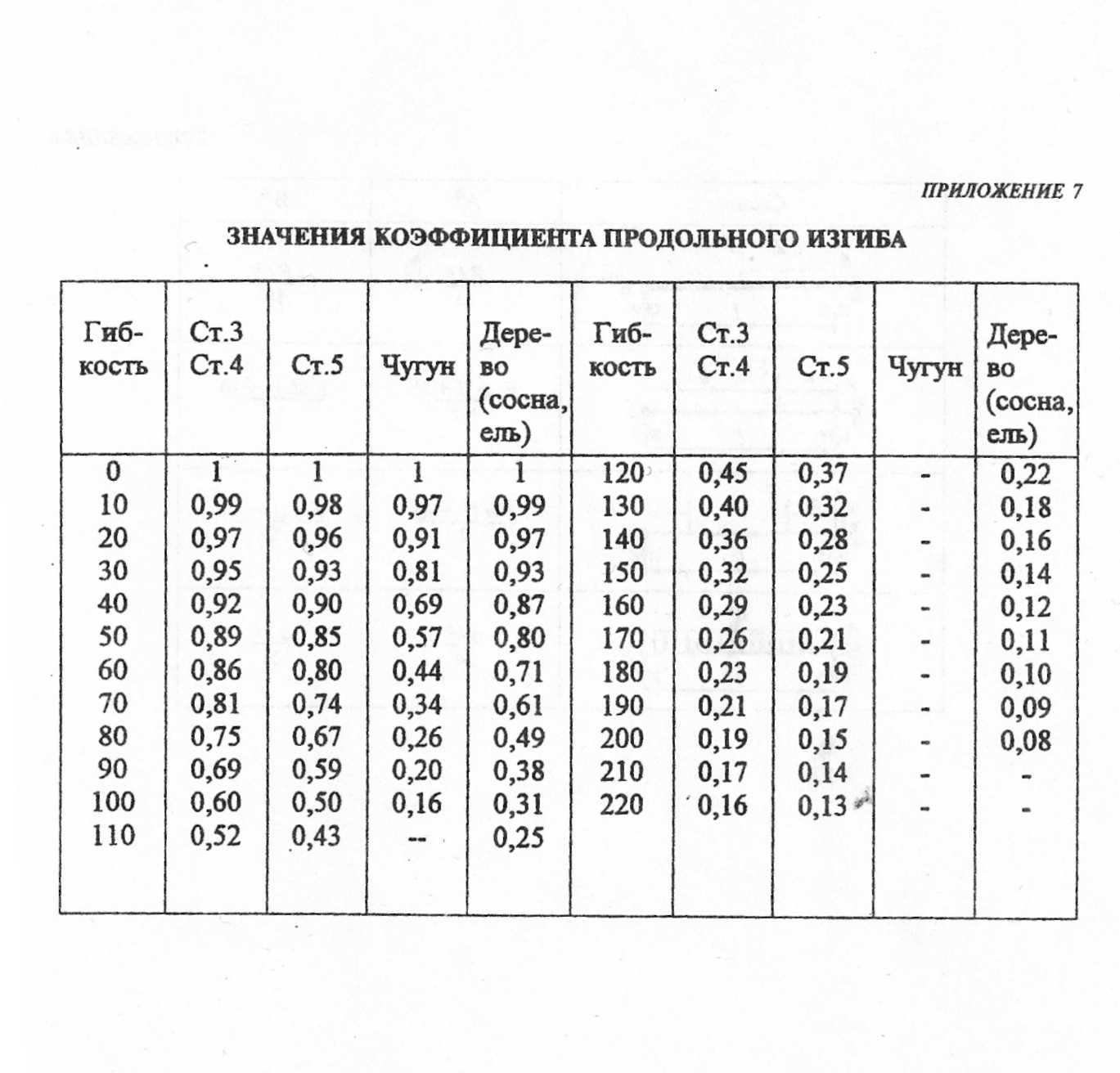

Таблица Е.1 – Значения коэффициента продольного изгиба
