3 Задания для контрольной работы Задача 1

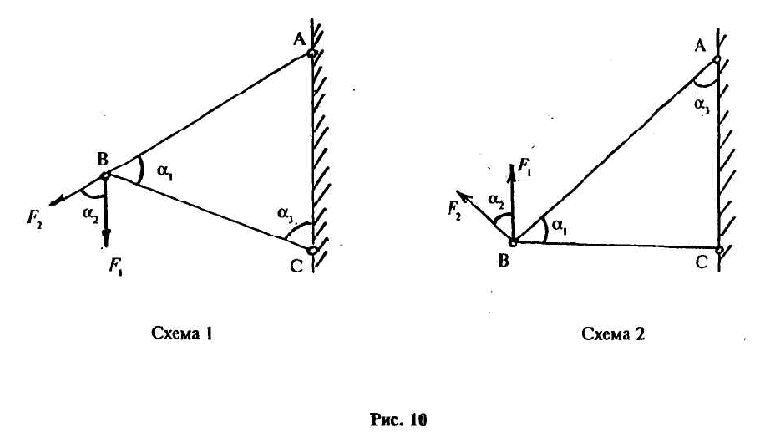

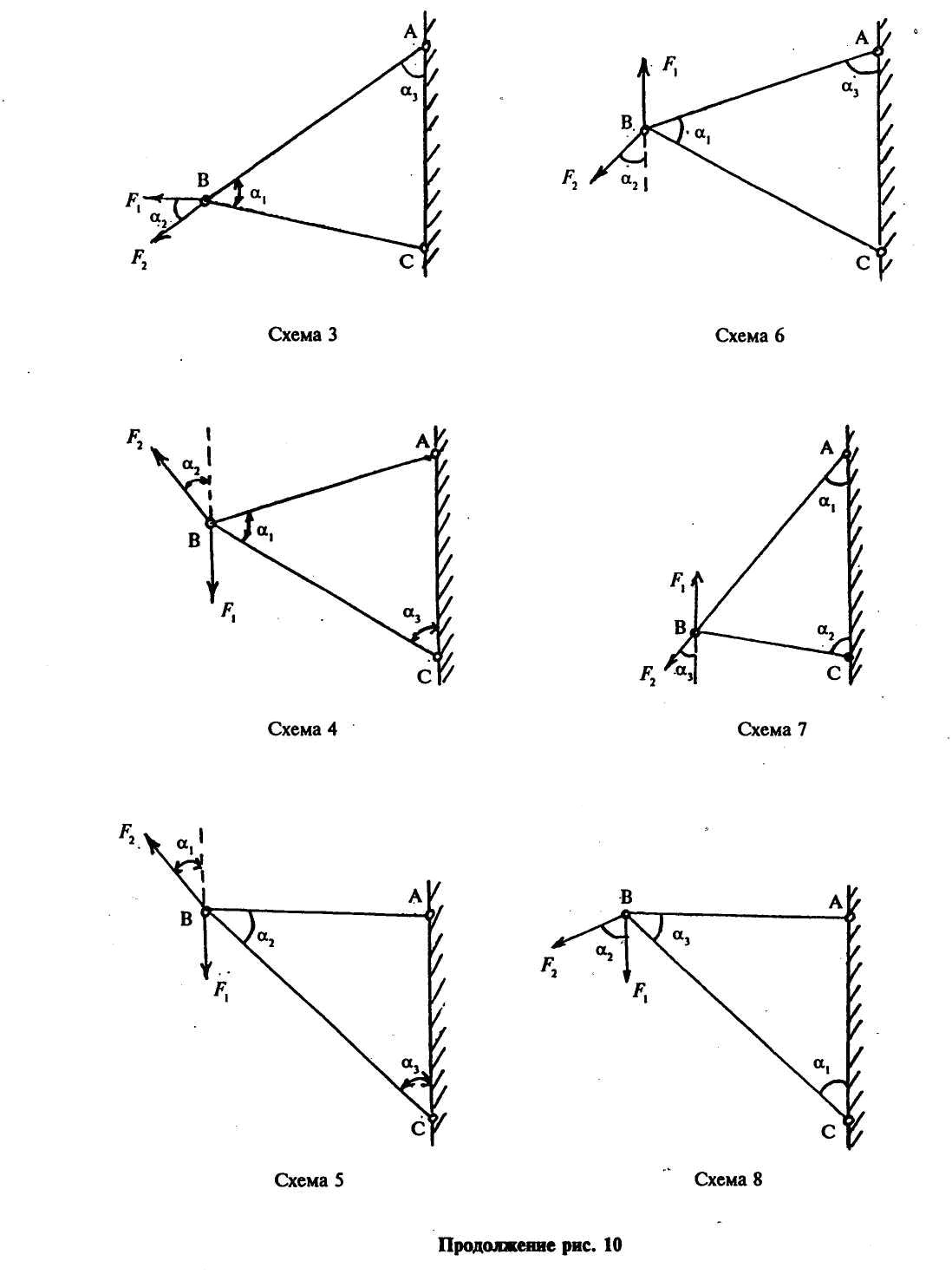

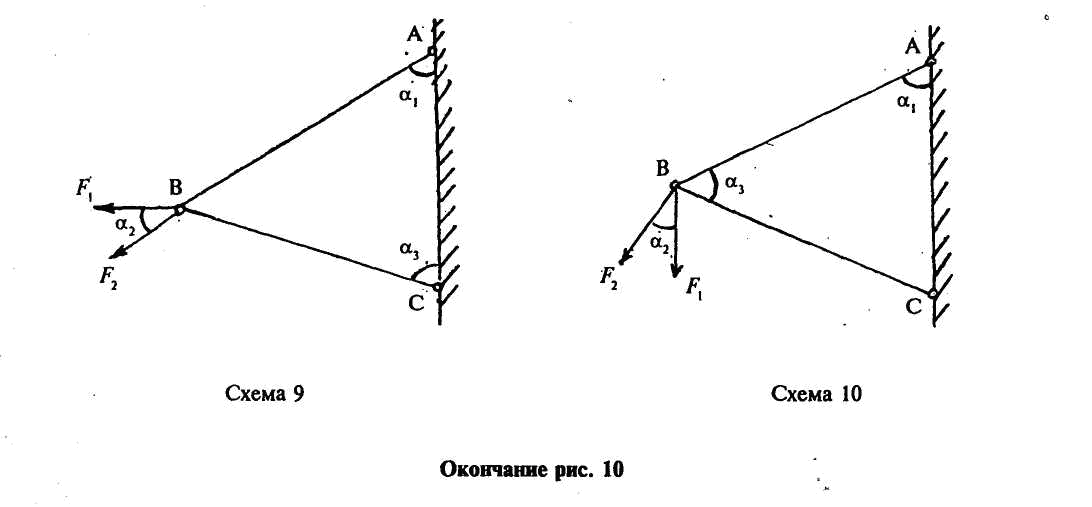

Определить аналитическим и графическим способами усилия в стержнях АВ и ВС заданной стержневой системы (рисунок 3.1-3.10). Исходные данные для задачи своего варианта взять из таблицы 3.1.
Таблица 3.1 – Варианты задачи 1
Алфавит |
1 |
2 |
3 |
4 |
5 |
6 |
Схема |
F1 кН |
F2,kH |
α1, град. |
α2, град. |
α3, град. |
|
АКФ |
1 |
10 |
20 |
45 |
30 |
45 |
БЛХ |
2 |
12 |
24 |
30 |
90 |
60 |
ВМЦ |
3 |
14 |
28 |
90 |
60 |
45 |
ГНЧ |
4 |
16 |
32 |
60 |
.30. |
60 |
ДОШ |
5 |
18 |
36 |
30 |
30 |
60 |
ЕПЩ |
6 |
20 |
40 |
60 |
60 |
30 |
ЁРЫ |
7 |
22 |
44 |
30 |
90 |
45 |
ЖСЭ |
8 |
24 |
48 |
45 |
90 |
60 |
ЗТЮ |
9 |
26 |
52 |
60 |
45 |
30 |
ИУЯ |
10 |
28 |
56 |
30 |
90 |
30 |
Вариант 1 Вариант 2
Рисунок 3.1-3.2 – Схемы к задаче 1
Вариант 3 Вариант 4
Вариант 5 Вариант 6
Вариант 7 Вариант 8
Вариант 9 Вариант 10
Рисунок 3.3- 3.10 Схемы к задаче 1
Задача 2

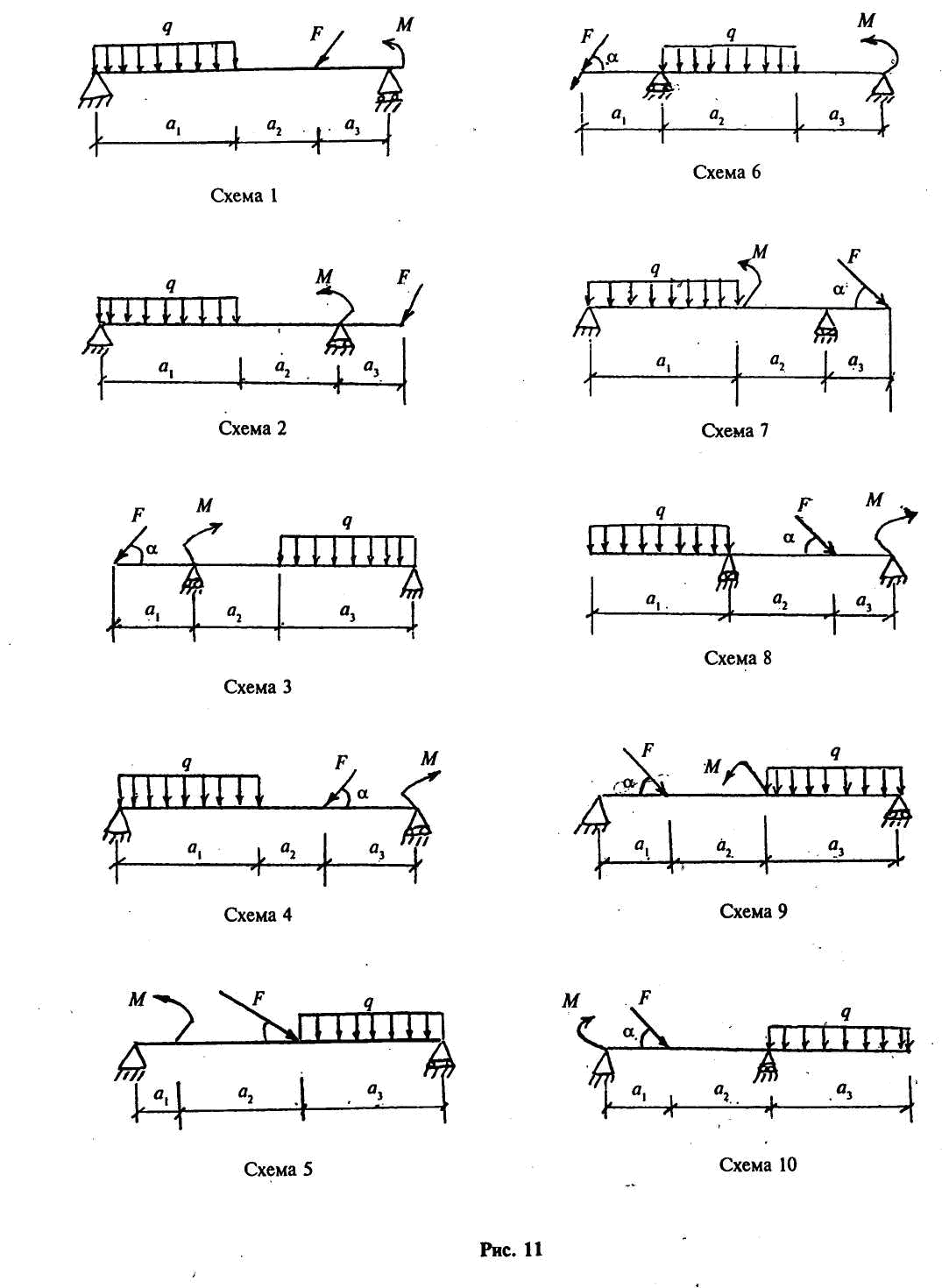

Определить реакции опор балки нагруженной, как показано на рисунке 3.11. Исходные данные приведены в таблице 3.2
Таблица 3.2- Варианты задачи 2
Алфавит |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Схема |
а1, м |
q, кН/м |
а2, м |
F,кН |
α, град. |
М, кНм |
а3, м |
|
АКФ |
1 |
4,0 |
12 |
4,0 |
10 |
15 |
20 |
2,0 |
БЛХ |
2 |
3,0 |
10 |
3,0 |
15 |
30 |
18 |
4,0 |
ВМЦ |
3 |
2,0 |
8 |
4,0 |
20 |
15 |
6 |
4,0 |
ГНЧ |
4 |
2,0 |
6 |
6,0 |
25 |
60 |
14 |
2,0 |
ДОШ |
5 |
4,0 |
4 |
3,0 |
30 |
75 |
12 |
3,0 |
ЕПЩ |
6 |
2,5 |
12 |
3,5 |
10 |
15 |
10 |
4,0 |
ЁРЫ |
7 |
3,0 |
10 |
5,0 |
15 |
30 |
14 |
2,0 |
ЖСЭ |
8 |
3,0 |
8 |
4,0 |
20 |
45 |
16 |
3,0 |
ЗТЮ |
9 |
2,5 |
6 |
4,5 |
25 |
60 |
18 |
3,0 |
ИУЯ |
10 |
2,0 |
4 |
3,0 |
30 |
75 |
20 |
5,0 |
Рисунок 3.11- 3.20
