Основные параметры

• Коэффициент передачи по току

• Входное сопротивление

• Выходная проводимость

• Обратный ток коллектор-эмиттер

• Время включения

• Предельная частота коэффициента передачи тока базы

• Обратный ток коллектора

• Максимально допустимый ток

• Граничная частота коэффициента передачи тока в схеме с общим эмиттером

Статические характеристики биполярного транзистора

     Эти характеристики показывают графическую зависимость между токами и напряжениями транзистора и могут применяться для определения некоторых его параметров, необходимых для расчета транзисторных схем. Наибольшее применение получили статические входные и выходные характеристики.

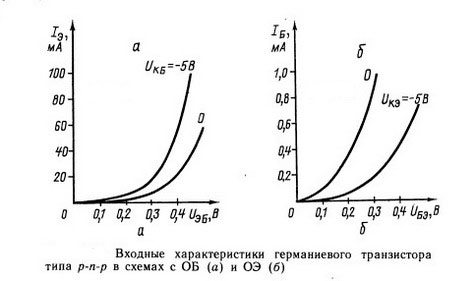

          Входные статические характеристики представляют собой вольт-амперные характеристики эмиттерного электронно-дырочного перехода. Если транзистор включен по схеме с общей базой, то это будет зависимость тока эмиттера Iэ от напряжения на эмиттерном переходе UэБ . При отсутствии коллекторного напряжения (U_КБ = 0) входная характеристика представляет собой прямую ветвь вольт-амперной характеристики эмиттерного ЭДП, такой же, как ВАХ диода. Если на коллектор подать некоторое напряжение, смещающее его в обратном направлении, то коллекторный ЭДП расширится и толщина базы вследствие этого уменьшится. В результате уменьшится и сопротивление базы эмиттерному току, что приведет к увеличению эмиттерного тока, то есть характеристика пройдет выше.    При включении транзистора по схеме с общим эмиттером  входной характеристикой будет графическая зависимость тока базы I_Б ОТ напряжения на эмиттерном переходе U_БЭ. Так как эмиттерный переход и при таком включении остается смещенным в прямом направлении, то входная характеристика будет также подобна прямой ветви вольт-амперной характеристики эмиттерного ЭДП .    Выходные статические характеристики биполярного транзистора — это вольт-амперные характеристики коллекторного электронно-дырочного перехода, смещенного в обратном направлении. Их вид также зависит от способа включения транзистора и очень сильно от состояния, а точнее — режима работы, в котором находится эмиттерный ЭДП.

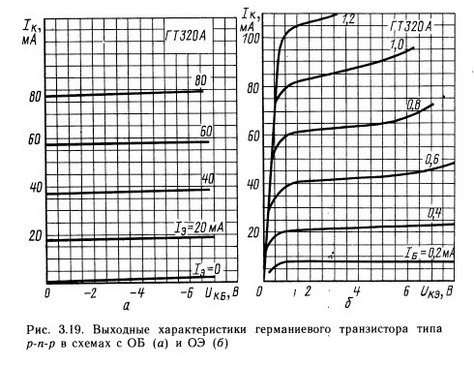

    Если транзистор включен по схеме с общей базой (ОБ) и Iэ = 0, то есть цепь эмиттера оборвана, то эмиттерный ЭДП не оказывает влияния на коллекторный переход. Так как на коллекторный ЭДП подано обратное напряжение, то выходная характеристика, представляющая собой зависимость тока коллектора Iк от напряжения между коллектором и базой U_КБ, будет подобна обратной ветви ВАХ диода (нижняя кривая ). Если же на эмиттерный ЭДП подать прямое напряжение , то появится ток эмиттера  Iэ, который создаст почти такой же коллекторный ток Iк. Чем больше прямое напряжение на эмиттерном ЭДП, тем больше значения эмиттерного и коллекторного токов и тем выше располагается выходная характеристика.     Сказанное справедливо и при включении биполярного транзистора по схеме с общим эмиттером (ОЭ). Разница состоит лишь в том, что в этом случае выходные характеристики снимают не при постоянных значениях тока эмиттера, а при постоянных значениях тока базы I_Б , и идут они более круто, чем выходные характеристики в схеме с ОБ.     При чрезмерном увеличении коллекторного напряжения происходит пробой коллекторного ЭДП, сопровождающийся резким увеличением коллекторного тока, разогревом транзистора и выходом его из строя. Для большинства транзисторов напряжение пробоя коллекторного перехода лежит в пределах от 20 до 30 В. Это важно знать при выборе транзистора для заданного напряжения источника питания или при определении необходимого напряжения источника питания для имеющихся транзисторов.     Увеличение температуры вызывает возрастание токов транзистора и смещение его характеристик. Особенно сильно влияет температура на выходные характеристики в схеме ОЭ .



17) Устройство и принцип действия униполярного транзистора. Униполярными, или полевыми, транзисторами называются полупроводниковые приборы, в которых регулирование тока производится изменением проводимости проводящего канала с помощью электрического поля, перпендикулярного направлению тока. Оба на­звания этих транзисторов достаточно точно отражают их основные особенности: прохождение тока в канале обусловлено только одним типом зарядов, и управле­ние током канала осуществляется при помощи электрического поля.

В униполярных транзисторах управляющим сигналом является разность потенциалов на участке затвор-исток.

При изменении входного напряжения ( ) изменяется состояние транзистора и

1. Транзистор закрыт

2. Крутой участок.

 — удельная крутизна характеристики транзистора.

3. Дальнейшее увеличение приводит к переходу на пологий участок.

 — Уравнение Ховстайна.

Условные графические обозначения

		P-канал
		N-канал
Индуцированный канал	Встроенный канал

G (gate) - затвор, S (source) - исток, D (drain) - сток

Хотя формально разделение индуцированного и встроенного каналов предусмотрено на условном графическом обозначении, на практике оно довольно часто не соблюдается

18) Электронный усилитель — усилитель электрических сигналов, в усилительных элементах которого используется явление электрической проводимости в газах, вакууме и полупроводниках. Электронный усилитель может представлять собой как самостоятельное устройство, так и блок (функциональный узел) в составе какой-либо аппаратуры — радиоприёмника, магнитофона, измерительного прибора и т. д.

Свойства усилителей во многом определяются областью их применения. Чтобы судить о возможности использования конкретного усилителя в том или ином электронном устройстве, необходимо знать его основные параметры. К ним кроме коэффициента усиления относятся чувствительность, выходная мощность, диапазон усиливаемых частот, входное и выходное сопротивления, коэффициент нелинейных искажений и некоторые другие.    Выходной является мощность, отдаваемая усилителем в нагрузку. Различают номинальную и максимальную выходную мощность. Номинальной (P_ном) называют такую наибольшую выходную мощность, при которой искажения усиливаемого сигнала не превышают некоторого оговоренного заранее значения (обычно 3…5%). С возрастанием выходной мощности увеличиваются и искажения усиливаемого сигнала. Наибольшую мощность, которую можно получить от усилителя при уровне искажений усиливаемого сигнала до 10 %, называют максимальной (Р_макс). Максимальная выходная мощность может в 2..10 раз превышать номинальную.    Чувствительностью усилителя называют напряжение низкочастотного сигнала в милливольтах или микровольтах, подаваемого на его вход, при котором усилитель отдает в нагрузку номинальную мощность. Чем меньше это входное напряжение, тем выше чувствительность. Например, усилитель, на который сигнал подается ,от микрофона, должен обладать чувствительностью 1…2 мB, а для усилителя, воспроизводящего грамзаписи от пьезоэлектрических звукоснимателей, достаточна чувствительность 100…200 мВ.   Диапазон усиливаемых частот — это область рабочих частот усилителя, в границах которой его коэффициент усиления изменяется, в пределах, заданных техническими условиями.    Усилитель по-разному усиливает электрические колебания различных частот. График зависимости коэффициента усиления от частоты усиливаемых сигналов называют амплитудно-частотной. характеристикой (АЧХ)усилителя.



Диапазон частот ΔF, в пределах которого коэффициент усиления уменьшается не более, чем в 0,7 раз от максимального значения, называют полосой пропускания усилителя. По значению полосы пропускания усилители подразделяются на широкополосные и узкополосные. Ширина полосы пропускания зависит от вида нагрузки. Узкополосные усилители, в качестве коллекторной нагрузки обычно имеют колебательный контур и называются резонансными или избирательными. Такие усилители широко применяются в супергетеродинных радиоприемниках для выделения из множества сигналов, принятых антенной, сигналов нужной радиостанции.   Входное сопротивление — сопротивление переменному току, протекающему между входными зажимами усилителя. Оно зависит от  схемы усилителя, частоты переменного входного напряжения, его амплитуды и некоторых других факторов.   Выходное сопротивление характеризует внутреннее сопротивление усилителя переменному току.    От правильного выбора входного и выходного сопротивления во многом зависят входная и выходная мощность усилителя и работа всего устройства.   Коэффициент нелинейных искажений, называемый иногда коэффициентом гармоник, отображает уровень нелинейных искажений усилителя. Усилитель не является линейным элементом, поэтому при поступлении на его вход гармонического сигнала, изменяющегося с частотой f₁ в выходном сигнале возникнут дополнительные составляющие с частотами f₂=2f₁, f₃=3f₁ и т. д. Чем больше амплитуда этих дополнительных составляющих, тем выше коэффициент нелинейных искажений усилителя. Допустимая величина вносимых усилителем нелинейных искажений определяется назначением и областью применения усилителя.    Человеческое ухо представляет собой высококачественный анализатор спектра, сразу же обнаруживающий появление новых гармонических составляющих в выходном сигнале. Оно очень чувствительно даже к небольшим нелинейным искажениям. Поэтому в усилителях радиоаппаратуры высокого качества коэффициент нелинейных искажений не должен превышать 1…2%.

Характеристики усилителей.

        Основными характеристиками электронных усилителей являются: 1) коэффициент усиления – главный параметр усилителя; Он показывает во сколько раз амплитуда выходного напряжения больше амплитуды входного напряжения.

     Коэффициент усиления усилителя является безразмерной величиной, но его часто выражают в децибелах (логарифмических единицах). Приведенные схемы усилителей являются однокаскадными. Для регистрации электрических сигналов одного каскада, как правило, бывает недостаточно. Поэтому используют усилители, состоящие из нескольких каскадов, которые подключаются последовательно друг с другом. Коэффициент усиления многокаскадного усилителя равен произведению коэффициентов усиления всех каскадов.

   В медицинских приборах наиболее часто применяют трех и четырех каскадные усилители 2) частотная и фазовая характеристики — графическое или табличное задание зависимости коэффициентов усиления и сдвига фазы колебаний от их частоты; 3) переходная характеристика — изображение формы усиленной кривой во времени при подаче на вход сигнала прямоугольной формы; 4) амплитудная характеристика — зависимость амплитуды колебаний на выходе от величины амплитуды на входе; Амплитудная характеристика усилителя может быть представлена графиком зависимости амплитуды выходящего сигнала от амплитуды входящего сигнала. На графике есть линейная часть кривой, которая переходит в нелинейное насыщение, которое является результатом ограничения величины блока питания. Для того, чтобы избежать искажений необходимо, чтобы амплитуда входных сигналов соответствовала линейной части амплитудной характеристики усилителя. 5) коэффициент нелинейности — отклонение амплитудной характеристики (в процентах) от прямой линии; 6) уровень шумов — величина эффективного напряжения собственных помех, отнесенного к входу усилителя.      При использовании усилителей в медицине важно, чтобы форма выходного напряжения соответствовала форме входного напряжения, говорят, чтобы усилитель не искажал усиливаемый сигнал. В противном случае будут возникать серьезные ошибки в диагностике заболеваний. Различают три вида искажения сигналов в усилителях: амплитудные, за счет сеточных токов, частотные. Эти искажения устраняются разработчи- ками усилителей, согласно представленной информации о параметрах усиливаемых сигналов. Частотные искажения связаны с так называемой полосой пропускания усилителей. Для каждого усилителя определяется частотная характеристика - это зависимость коэффициента усиления от частоты гармонического сигнала, подаваемого на вход усилителя. Частотная характеристика представлена в графической форме на рисунке.

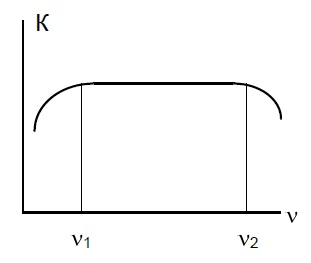

        Полоса частот от v1 до v2 в пределах которой коэффициент усиления практически не меняется, называется полосой пропускания усилителя. Биологические сигналы не являются гармоническими, однако их можно разложить на сумму гармоник, различающихся по частоте и амплитуде. Если все частоты гармоник входят в полосу пропускания, то искажений не будет. Если хотя бы одна гармоническая составляющая выходит за пределы полосы пропускания, то сигнал на выходе не будет соответствовать сигналу на входе, произойдет искажение сигнала. Так как биологические кривые различаются по гармоническому спектру, то усилители для одно- го сигнала, например ЭКГ, не могут использоваться для усиления другого вида сигналов - ЭЭГ, ЭМГ и др.

19) Тиристоры - полупроводниковые приборы с четырехслойной р-п-р-п структурой обладают такими свойствами, как быстродействие, достаточно большие рабочие напряжения и токи, мгновенная готовность к работе, высокий КПД, большой срок службы и др., которые обеспечили им широкое распространение в электронике, электротехнике, автоматике и в ряде других областей техники. По принципу действия полупроводниковые приборы с четырехслойной структурой существенно отличаются от транзисторов и в электрических устройствах действуют как полупроводниковые ключи, которые открываются и закрываются при кратковременной подаче соответствующих сигналов. Эти полупроводниковые приборы обладают замечательным свойством «запоминать» заданное им внешним сигналом электрическое состояние.

Существует несколько различных типов тиристоров, некоторые из них разработаны специально для конкретных применений. Большинство из них базируется на четырехслойной тиристорной структуре, но в то же время каждый тип имеет свои специфические особенности.

Базовые тиристоры, обладающие приблизительно равными прямой и обратной блокирующими способностями, подразделяются на два больших класса. Первый класс тиристоров используется в преобразователях для работы при низкой частоте и конструируется таким образом, чтобы обеспечить низкое падение напряжения в открытом состоянии. Однако это приводит к медленному выключению прибора. Второй класс - это тиристоры для инверторов или быстродействующие тиристоры. Они конструируются для работы на высоких частотах и характеризуются быстрым временем выключения. В основном такие тиристоры имеют значительно большие падения напряжения в открытом состоянии, чем класс преобразовательных приборов, описанный выше. В дополнение к базовому тиристору существует несколько специальных приборов, характеристики которых приведены в табл. 1.1 [15].

Таблица 1.1 - Специальные типы тиристоров

Тип тиристора	Особенности его конструкции	Основные, области применения
Фототиристор	Светочувствительный управляющий электрод	Постоянный ток высокого напряжения
Тиристор-диод	Объединение с встречно-параллельным диодом	Электрическая тяга и инверторы
Тиристор с комбинированным выключением	Одновременно принудительная коммутация и выключение по управляющему электроду	Электрическая тяга и инверторы. Электропривод
Запираемый тиристор	Выключение по управляющему электроду (принудительная коммутация не требуется)	Электрическая тяга и инверторы. Электропривод
Тиристор, проводящий в обратном направлении	p-n-p-n конструкция без обратной блокирующей способности	Высокочастотные инверторы и мощные источники питания
Диодный тиристор (динистор)	Управляющий электрод отсутствует, переключение за счет превышения напряжения переключения	Защита тиристоров от перенапряжения
Симистор	Комбинация двух встречно-параллельных тиристоров	Управление мощностью переменного тока, нагревом, освещенностью

У фототиристора отсутствует электрический контакт с управляющим электродом и спроектирован он таким образом, чтобы реагировать только на оптический сигнал. Обычно оптический сигнал очень слабый и, следовательно, прибор должен иметь высокий коэффициент усиления. Основной проблемой при конструировании фототиристора является достижение высокого коэффициента усиления при малой чувствительности к эффекту dv/di. В связи с появлением фототиристоров разработчикам оборудования постоянного тока высокого напряжения удается обеспечить высоковольтную изоляцию между тиристором и цепью управления: это требование выполняется при использовании волоконной оптики [16].

Тиристор, проводящий в обратном направлении, обычно объединяет в одном кристалле быстродействующие тиристор и диод. В преобразователях и импульсных схемах время выключения тиристора должно быть очень малым, чтобы обеспечить функционирование прибора на высокой частоте. Диод соединяется с тиристором для того, чтобы проводить обратный ток. К сожалению, наличие индуктивности у провода между диодом и тиристором может вызвать увеличение схемного времени выключения тиристора. За счет объединения диода и тиристора влияние этой индуктивности исключается и реализуется очень быстрое выключение прибора.

Тиристор с комбинированным выключением имеет электрод, который может быть смещен в обратном направлении в процессе выключения для того, чтобы способствовать удалению накопленного заряда из прибора.

В запираемом тиристоре отсутствует один из главных недостатков базового тиристора. Речь идет о том, что прибор может, как включаться, так и выключаться по управляющему электроду. Это достигается благодаря точной регулировке его коэффициентов усиления и применению распределенного управляющего электрода. Основными областями применения запираемого тиристора являются переключатели и преобразователи для электропривода и других промышленных устройств.

Тиристор, проводящий в обратном направлении, не обладает обратной блокирующей способностью, так как его n-база содержит дополнительный и слой, смежный с переходом Л. Это дает возможность использовать более тонкую n-базу, чем у основного тиристора, примерно на половину тоньше при той же самой блокирующей способности. Поскольку база более тонкая, естественно, уменьшаются потери в открытом состоянии и при коммутации, и происходит более быстрое выключение прибора. Отсутствие обратной блокирующей способности является несущественным моментом для многих областей применения, например в преобразователях, где используется встречно-параллельное соединение диода с тиристором [12].

Диодный тиристор не имеет управляющего электрода и переключается в проводящее состояние, когда приложенное прямое напряжение достигает определенного значения. Такие приборы используются для защиты тиристоров и других компонентов цепей от перенапряжения.

Симистор представляет собой соединение двух встречно-параллельных тиристоров с общим управляющим электродов. Включение такого прибора может происходить путем подачи сигнала управления на управляющий электрод, когда приложено либо положительное, либо отрицательное напряжение. Прибор используется для управления мощностью переменного тока, например, при регулировании яркости света. Симисторы охватывают средний уровень мощности, что обусловлено взаимным влиянием друг на друга составляющих тиристоров. Следует отметить, что при больших уровнях мощности устройства из двух дискретных тиристоров оказываются более эффективными, чем симисторы.

20) Тири́стор — полупроводниковый прибор, выполненный на основе монокристалла полупроводника с тремя или более p-n-переходами и имеющий два устойчивых состояния: закрытое состояние, то есть состояние низкой проводимости, и открытое состояние, то есть состояние высокой проводимости.

Тиристор можно рассматривать как электронный выключатель (ключ). Основное применение тиристоров — управление мощной нагрузкой с помощью слабых сигналов, а также переключающие устройства. Существуют различные виды тиристоров, которые подразделяются, главным образом, по способу управления и по проводимости. Различие по проводимости означает, что бывают тиристоры, проводящие ток в одном направлении (например тринистор, изображённый на рисунке) и в двух направлениях (например, симисторы, симметричные динисторы).

Тиристор имеет нелинейную вольт-амперную характеристику (ВАХ) с участком отрицательного дифференциального сопротивления. По сравнению, например, с транзисторными ключами, управление тиристором имеет некоторые особенности. Переход тиристора из одного состояния в другое в электрической цепи происходит скачком (лавинообразно) и осуществляется внешним воздействием на прибор: либо напряжением (током), либо светом (для фототиристора). После перехода тиристора в открытое состояние он остаётся в этом состоянии даже после прекращения управляющего сигнала, если протекающий через тиристор ток превышает некоторую величину, называемую током удержания.

Современные тиристоры изготовляют на токи от 1 мА до 10 кА; на напряжения от нескольких В до нескольких кВ; скорость нарастания в них прямого тока достигает 10⁹ А/с, напряжения — 10⁹ В/с, время включения составляет величины от нескольких десятых долей до нескольких десятков мкс, время выключения — от нескольких единиц до нескольких сотен мкс; КПД достигает 99 %

21) Очень часто необходимо, чтобы выпрямитель не только преобразовывал переменное напряжение, но и был способен изменять его значение. Выпрямители, которые совмещают выпрямление переменного напряжения (тока) с управлением выпрямленным напряжением (током), называются управляемыми выпрямителями. Основным элементом управляемых выпрямителей является тиристор (хотя можно влепить и транзистор).

Рис. 1 - Управляемый однополупериодный выпрямитель

Управление выходным выпрямленным напряжением сводится к управлению во времени моментом отпирания тиристора. Это делается короткими импульсами с крутым фронтом (иголка). Если тиристор открыт в течении всего полупериода, то на выходе получается пульсирующее напряжение, аналогично неуправляемому выпрямителю. При изменении времени задержки отпирания тиристоров меняется выпрямленное напряжение в сторону уменьшения. Это видно из графиков ниже. Для каждой задержки соответствует определенный угол сдвига по фазе между напряжением на тиристоре и сигналом управления. Этот угол называется углом управления или регулирования и определяется как α=ωt_з. t_з - то самое время задержки, ω - угловая частота (ω=2πf).

Рис. 2 - Принцип управления выпрямленным напряжением задержкой открывания тиристоров

Управлять тиристором можно, например, с помощью вот такого фазовращателя:

<

Рис. 3 - Фазовращатель

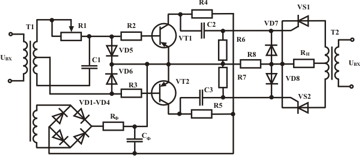

Ниже на рисунке показана схема однофазного двуполупериодного управляемого выпрямителя импульсно-фазовым управлением.

Рис. 4 - Однофазный двуполупериодный управляемый выпрямитель  (Zoom!)

Напряжение с выхода фазовращателя R1C1 поступает на вход усилителей-ограничителей (VT1, VT2). Диоды VD5, VD6 срезают положительные полуволны этого напряжения. Напряжение трапециидальной формы с выхода усилителей ограничителей поступает на дифференцирующие цепи R4C2, R5C3, а затем на управляющие входы тиристоров VS1, VS2. Диоды VD7, VD8 предотвращают попадание отрицательных импульсов на управляющие электроды тиристоров. Усилители ограничители питаются от отдельного выпрямителя VD1-VD4
