5.Расчет затянутого резьбового соединения при нагружени силы в плоскости стыка.

1)∆=0 Стержень болта работает на срез.

2) ∆ 0(с зазором)

Поперечная сила Q должна восприниматься силами трения,возникающими в плоскости среза при затягивании гайки.При этом стержень болта должен работать только на растяжение не испытывая действия среза.

f-коэф-нт трения на поверхности контакта деталей f=(0,15…0,2-сухое трение) Q-сдвигающаясила i-число поверхностей среза =1,3…1,5-при статической нагрузке, =1,5…2-при переменной нагрузке

6.Расчет затянутого резьбового соединения при нагружении центральной отрывающей силой

Расчет затянутого и дополнительно нагруженного внешней осевой силой болта.Этот случай является весьма распространенным (фланцевые, фундаментные и тому подобные болтовые соединения). Для большинства резьбовых изделий требуется предварительная затяжка болтов, обеспечивающая плотность соединения и отсутствие взаимных смещений деталей стыка. После предварительной затяжки под действием силы предварительной затяжки болт растягивается, а детали стыка сжимаются. Помимо силы предварительной затяжки на болт может действовать внешняя осевая сила. Типичный случай показан на рис.37, где внешняя сила создается за счет давления р. Расчет ведут по результирующей нагрузке болта.

Рис. 37. Болты крепления крышки к сосуду

Перечисленные виды резьбовых соединений относят к напряженным соединениям.Проверочный расчет проводят по условию (9). Рассмотрим два случая расчета. При определении расчетного напряжения ар в качестве силы, растягивающей болт, принимается: Fo — осевая сила, растягивающая болт, действующая на него после предварительной затяжки и приложения к нему внешней силы F, или Fp — осевая, растягивающая болт сила при отсутствии последующей подтяжки.

Осевые силы: (18)

(17)

где К3 — коэффициент затяжки болта (для соединения без прокладок при переменной нагрузке К3 = 1,25 ÷ 2,0; для соединения с прокладками );

— коэффициент внешней (основной) нагрузки (для соединения без прокладок

= 0,2 ÷ 0,3; для соединения с упругими прокладками = 0,4 ÷ 0,9).

(18)

Проектировочный расчет затянутого болта с дополнительной осевой нагрузкой при отсутствии последующей затяжки

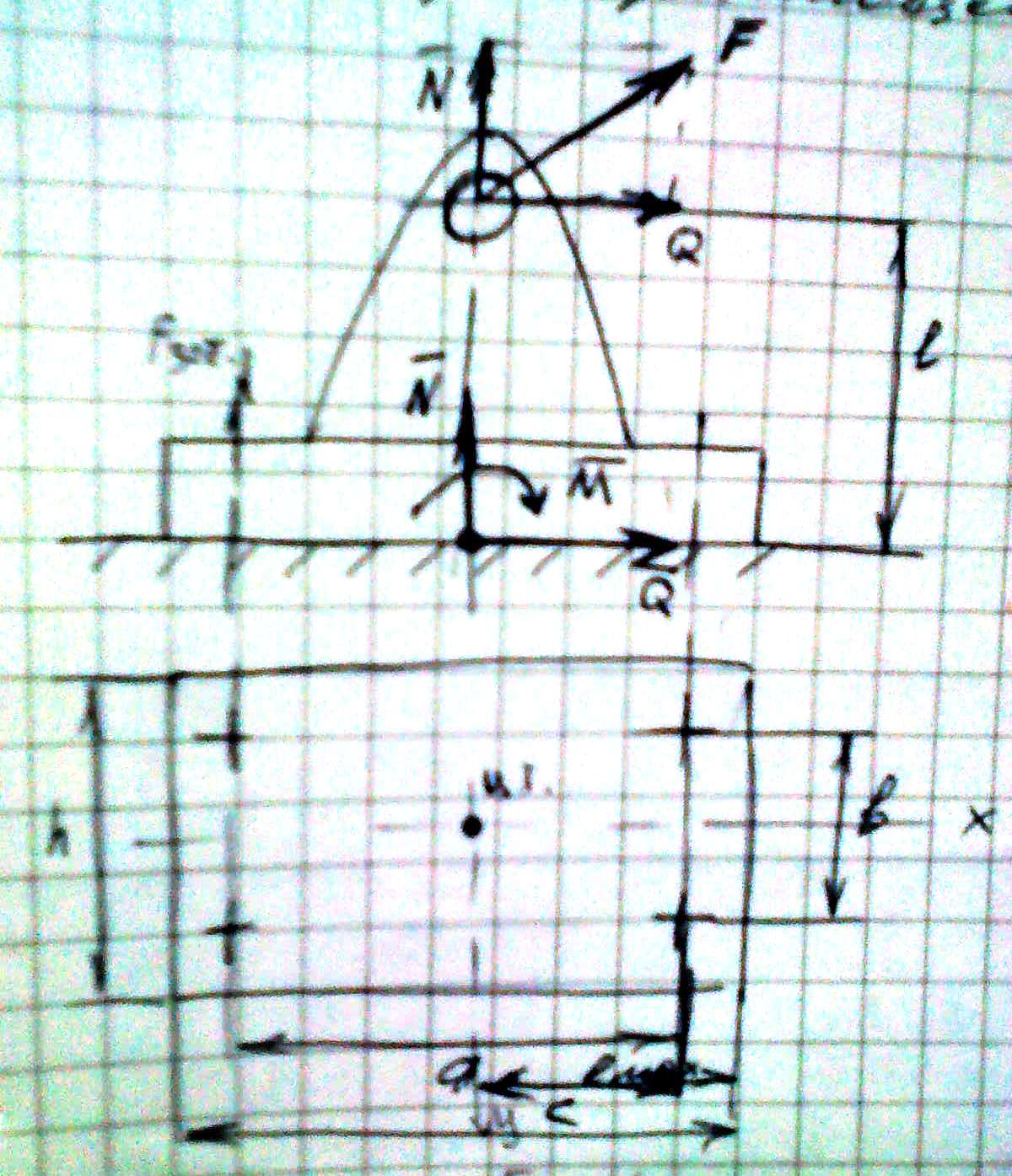

7.Расчет затянутого резьбового соединения при нагружении моментом и силой,раскрывающей стык деталей

Исходные данные Fи l

Х-коэф-нт основной нагрузки,учитывающий какая часть нагрузки приходится на болтовые соединения.

Силу F раскладывают по координатным осям на составляющие: F=Q*l Cоставляющие Q и N переносятся в центральную точку(ц.т). прлоскости стыка.При переносе Q возникает момент: М=Q*l

От силы N на поверхности стыка возникают направления: х=0,2…0,3
