1.Классификация резьб и резьбовых соединений, область применения, геометрические параметры, достоинства и недостатки.
Резьба – поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности. Применяется как средство соединения, уплотнения или обеспечения заданных перемещений деталей машин, механизмов, приборов и т. п.
Резьбовые соединения

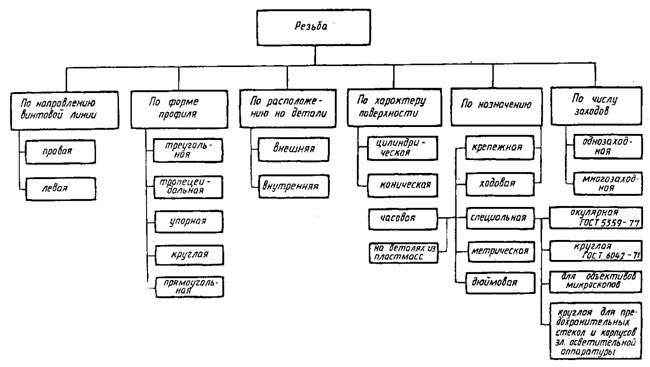

Основные виды резьб:
-по форме профиля (треугольная, трапецеидальная (упорная), прямоугольная, круглая и др.);
-по числу заходов (одно- и многозаходная), например двузаходная, трёхзаходная и т. д.);
-по направлению движения винтовой линии (правая, левая);
-по назначению (крепёжная, крепёжно-уплотнительная, ходовая, специальные резьбы и др.)
-по величине шага (с крупным шагом и с мелким шагом)
Резьбовые соединения - это наиболее распространенный тип разъемного соединения деталей машин, образованного при помощи винтовой (спиральной) поверхности, размещенной на входящих одна в другую деталей с наружной и внутренней резьбой, в зависимости от конструкции и условий эксплуатации соединение может быть подвижным и неподвижным.
В резьбовых соединениях используются различные типы резьбы, в зависимости от требований, предъявляемых к соединению и выполняемых им технических задач.
К достоинствам резьбовых соединений можно отнести взаимозаменяемость деталей, высокую технологичность изготовления, высокую надежность, массовое распространение.
Основные виды резьбового соединения - это болтовое соединение, шпилечное соединение, и винтовое соединение.

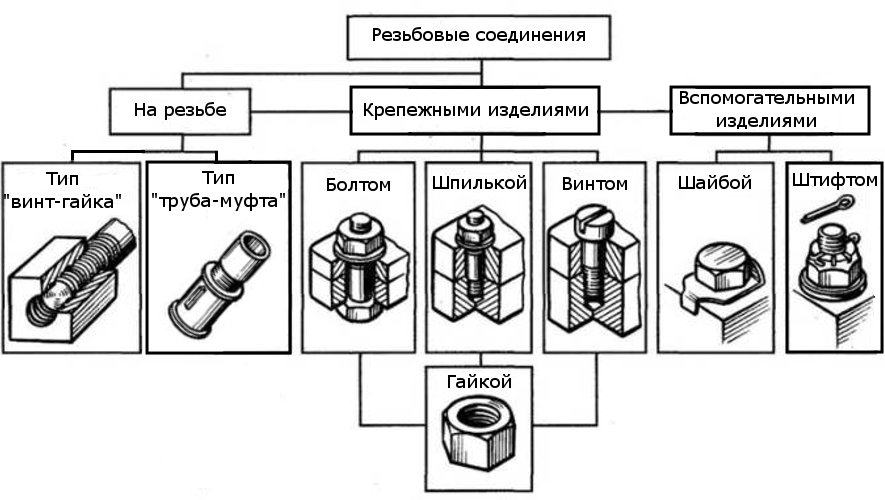

Классификация резьбовых соединений
резьбовое соединение при непосредственном скручивании соединяемых деталей (резьба имеется на этих деталях);
резьбовое соединение при помощи дополнительных соединительных деталей, например, болтов, шпилек, винтов, гаек и т.д.;
-болтовое соединение;
-винтовое соединение;
-шпилечное соединение.
Достоинства и недостатки резьбовых соединений
К достоинствам резьбовых соединений можно отнести взаимозаменяемость деталей, высокую технологичность изготовления, высокую надежность, массовое распространение.
Недостатков немного, но они есть. Так, например, в общем случае резьбовое соединение негерметично (для уплотнения требуются дополнительные технические решения). Также резьбовые соединения подвержены саморазвинчиванию при воздействии переменных нагрузок. Отверстия под крепеж вызывают возникновение опасных концентраторов напряжений.
Большинство видов конической резьбы обладает свойствами самостопорения и самоуплотнения, но имеют более низкую технологичность изготовления, чем резьбы цилиндрические.
Достоинства резьбовых соединений
1) универсальность,
2) высокая надёжность,
3) малые габариты и вес крепёжных резьбовых деталей,
4) способность создавать и воспринимать большие осевые силы,
5) технологичность и возможность точного изготовления.
Недостатки резьбовых соединений
1) значительная концентрация напряжений в местах резкого изменения поперечного сечения;
2) низкий КПД подвижных резьбовых соединений.
Основные геометрические параметры резьбы
Наружный диаметр болта d, гайки D (рис.4.3.3.3);
внутренний диаметр болта d1, гайки D1;
средний диаметр болта d2, гайки D2;
угол профиля a;
шаг резьбы р – расстояние между одноименными сторонами двух соседних витков в осевом направлении ;
ход резьбы рh = zp – расстояние между одноименными сторонами одноименными сторонами одного и того же витка в осевом направлении; число заходов z;
угол подъёма резьбы Ψ ( чем больше заходность резьбы, тем больше угол подъема резьбы).

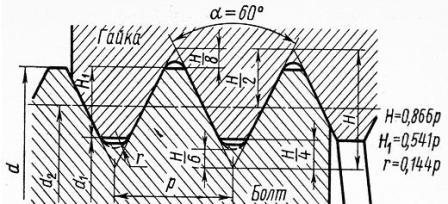

Рисунок 4.3.3 Геометрические параметры резьбы
