28. Трёхфазные трансформаторы. Способы соеденения обмоток.

Трехфазный трансформатор представляет из себя соединение трех однофазных трансформаторов. Поэтому вся теория рассмотренная для однофазного тр-ра относится и к трехфазному применительно к одной фазе. Но в трехфазных тр-рах есть свои особености, которые мы рассмотрим ниже.

По конструкции трехфазные трансформаторы бывают в двух основных видах.

1. Тр-ры с независимой магнитной системой (групповые), где каждая фаза трансформируется своим трансформатором.

2. Трансформаторы трехстержневые, где существует магнитная связь между фазами

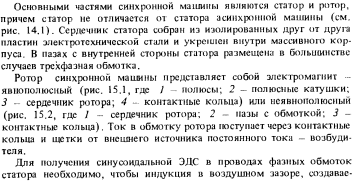

36. Синхронные машины. Назнач. Устройство.

5,6. Основные параметры синусоидально изменяющихся велечин

Эл. цепь в которой значение тока , напр., ЭДС переодически измен. по времени по синусоидальному закону назыв. цепью синусоидального или переменного тока

- мгновенное значение тока.

Синусоидальный ток характеризуется следующими параметрами:

а) - угловая частота , где Т - период (с),

f - частота (f=1/T) (Гц),

б) I_m- амплитудное значение тока,

в) ψ_i- начальная фаза.

В европейских странах в качестве стандартной промышленной частоты принята f = 50 Гц, в США и Японии f = 60 Гц.

Разность начальных фаз двух синусоидальных величин одинаковой частоты ( ) называется сдвигом фаз между ними:

Синусоидальный ток имеет ряд преимуществ перед постоянным током, в связи с чем он получил очень широкое распространение:

а) его легко трансформировать из одного напряжения в другие,

б) при передаче на большие расстояния ( сотни и тысячи километров) от источника до потребителя при многократной трансформации напряжение остается неизмененным, т.е. синусоидальным,

в) с его помощью может быть достаточно просто получено вращающееся магнитное поле, используемое в синхронных и асинхронных машинах.

Для количественной оценки синусоидальных функций времени вводятся понятия действующего и среднего значений. Действующим значением синусоидального тока называется величина такого постоянного тока, который оказывает эквивалентное тепловое действие. Действующие значения обозначаются

Аналогично для напряжения и ЭДС

Подавляющее большинство приборов, измеряющих синусоидальные токи и напряжения проградуированы в действующих значениях.

Средним значением синусоидального тока или напряжения и ЭДС называется средняя за полупериод времени:

Мгновенное значение - значение периодически изменяющейся величины в рассматриваемый момент времени , обозначаются

Амплитудные значения синусоидальных величин обозначаются:

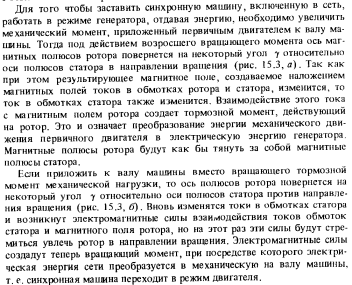

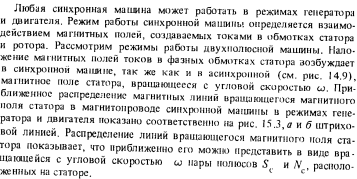

37,38. Работа синхронной машины в режиме генератора и двигателя.

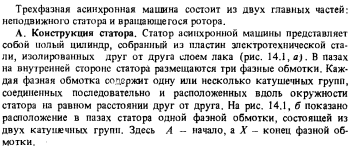

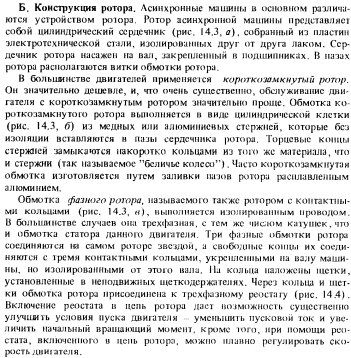

30.Устройство, принцип действия асинхронного двигателя. Рановидности.

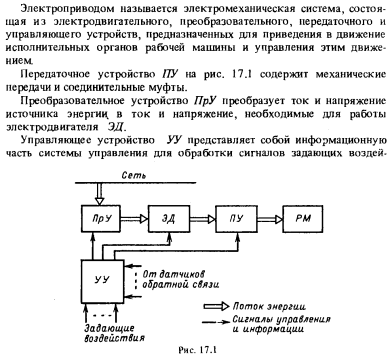

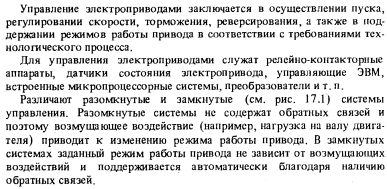

42. Электропривод. Осн. понятия, задачи.

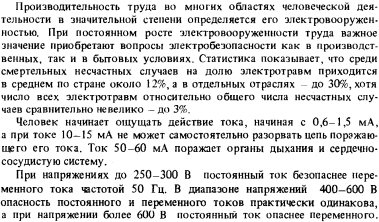

25. Электробезопасность. Защитное заземление, зануление.

43. Схемы автоматизированного управления электродвигателем.

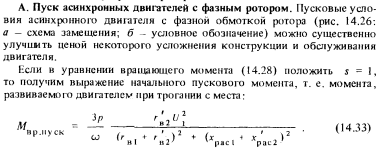

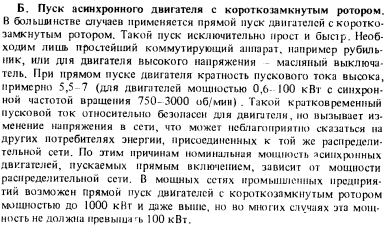

33. Способы пуска асинхронного двигателя

3.Нелинейная электрическая цепь

Нелинейными называются электрические цепи, содержащие нелинейные элементы, т.е. элементы вольт-амперная характеристика (ВАХ) которых отличается от прямой линии. Нелинейные элементы разделяются на две большие группы: неуправляемые и управляемые. В управляемых нелинейных сопротивлениях, в отличие от неуправляемых, есть одна или несколько вспомогательных или управляющих цепей, воздействую на напряжение или ток которых можно изменять ВАХ основной цепи. У неуправляемых НС ВАХ изображается одной кривой, а у управляемых – семейством кривых.
